2.0 мм проход 4pin через отверстие 1A мужской женский магнитный разъем N52 магнит.
Union Precision Electronic LIMITED ((UPE) является профессиональным производителем на заказ в области производства компонентов соединителей, включая POGO PIN, POGO PIN соединитель, магнитный соединитель, магнитный кабельный соединитель,Антенна пружины с пальцемЭто одна из самых конкурентоспособных компаний в области весенне-загруженных разъемов в Китае.медицинское оборудование, автомобильная электроника, беспроводное оборудование, умное ношение, промышленное испытательное оборудование (такие как мобильные телефоны, телевизоры, планшеты,игровые консоли и обучающие машины) и компьютерные периферийные продуктыНаша продукция в основном экспортируется в Европу, США, Канаду, развитые страны и регионы Азии.
Инвестиции нашей компании в современное оборудование никогда не прерывались, чтобы лучше отвечать потребностям конкуренции на рынке и постоянно улучшать качество продукции.
Механические:
- сила соприкосновения: 40 г±20 г при 0,8 мм рабочей борзи
- Тест на срок службы: 10 000 циклов
Электрические:
- номинальное напряжение:DC 12V; номинальное напряжение: 1A Max.
- Сопротивление контакта пружины: 50 миллиом Макс.
Экологическая эффективность:
- Операционная температура: -25°C до +80°C
- Солевой спрей 24 часа.
Материалы:
Pogo Pin: латунь C6801, пластика: золото (Au) 0,5μm
Женская булавка: латунная обшивка Au 0,125um
Оборудование: черный PA66 UL94V-0
Магнит: N52 NdFeB покрытие Ni Cu Ni
Изоляционный лист: клей Maillard 0,05 мм
Соответствие требованиям RoHS и REACH:
RoHS (ограничение опасных веществ): гарантирует, что материалы свободны от запрещенных веществ, таких как свинец, кадмий, ртуть и т. д.
REACH (регистрация, оценка, разрешение химических веществ): подтверждает, что все химические вещества зарегистрированы и безопасны для использования в ЕС.
Внедрение: все материалы (медь, позолотание, корпус HTN, ПВХ, магниты) и их покрытия должны быть проверены на соответствие посредством деклараций материалов или лабораторных испытаний.
100% испытания короткой и открытой цепи:
Требования к производству: каждая установка проходит электрическую проверку:
Тест на короткое замыкание: подтверждает отсутствие непреднамеренных соединений между булавками
Испытание с открытой цепью: проверяет непрерывность всех предполагаемых путей сигнала/силы
Метод испытания: обычно выполняется с помощью автоматизированного испытательного оборудования во время окончательной сборки.
Обеспечение качества: устраняет риск того, что клиенты могут получить неисправные или дефектные устройства.

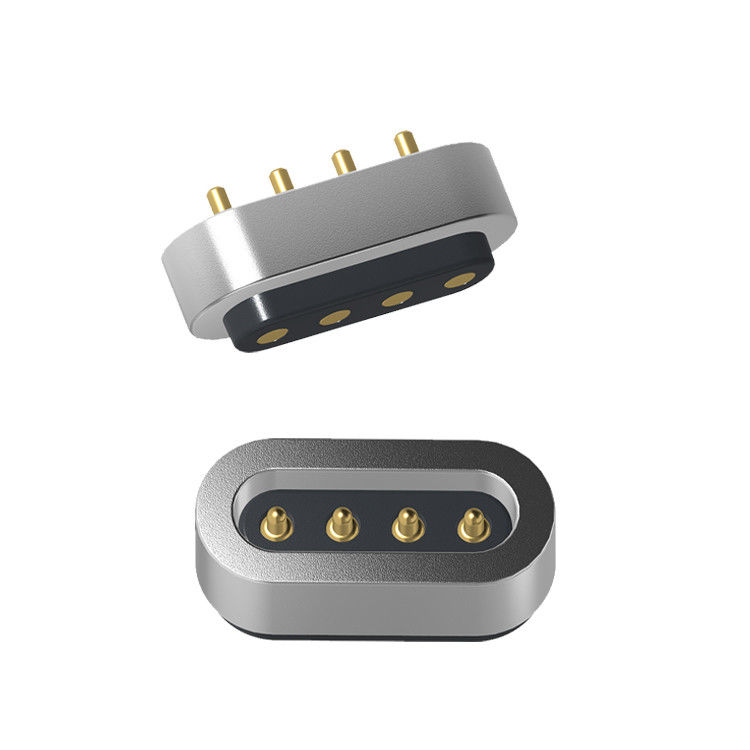

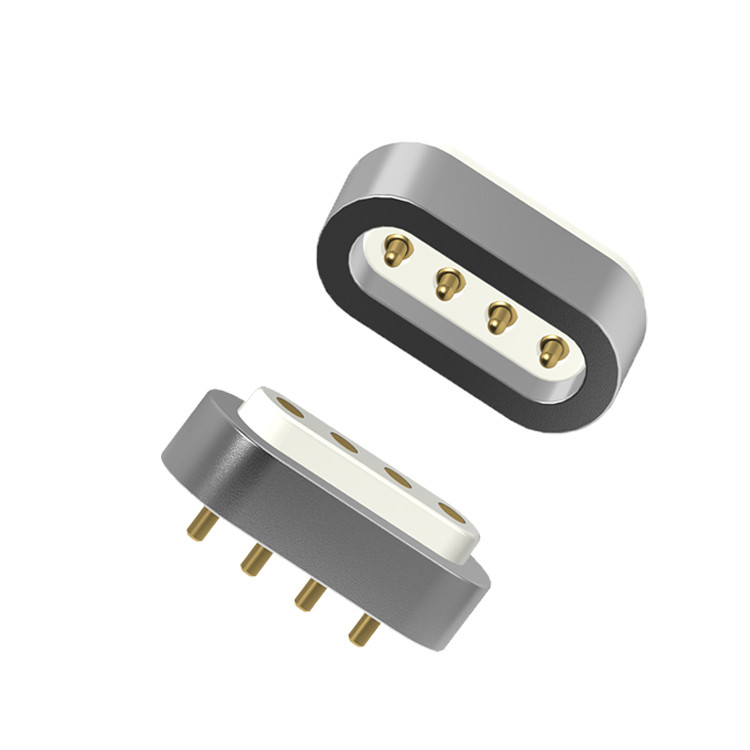

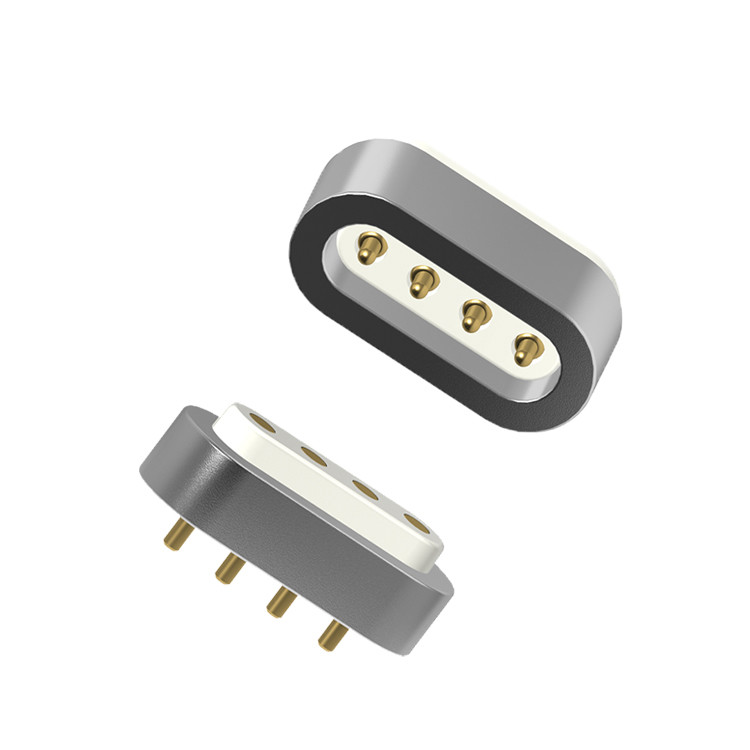

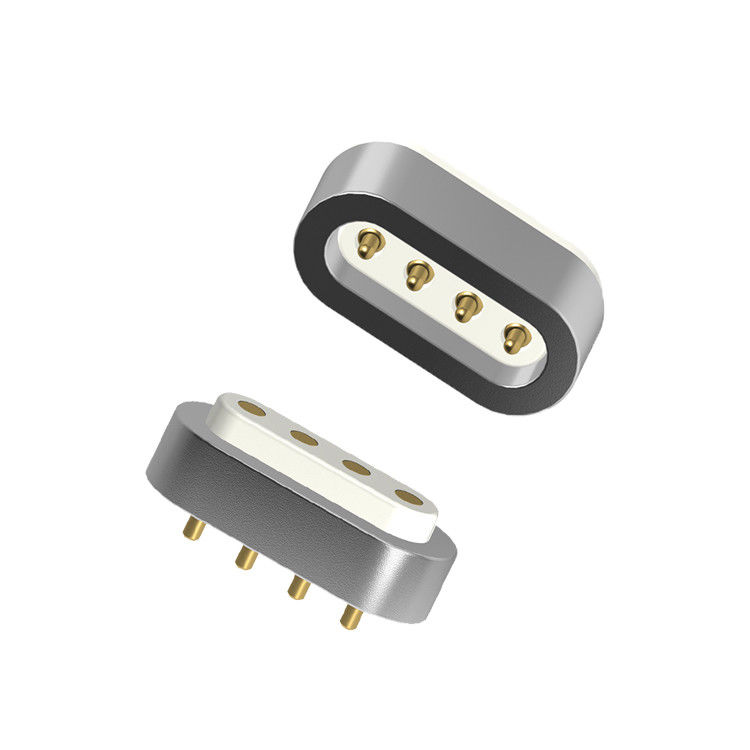

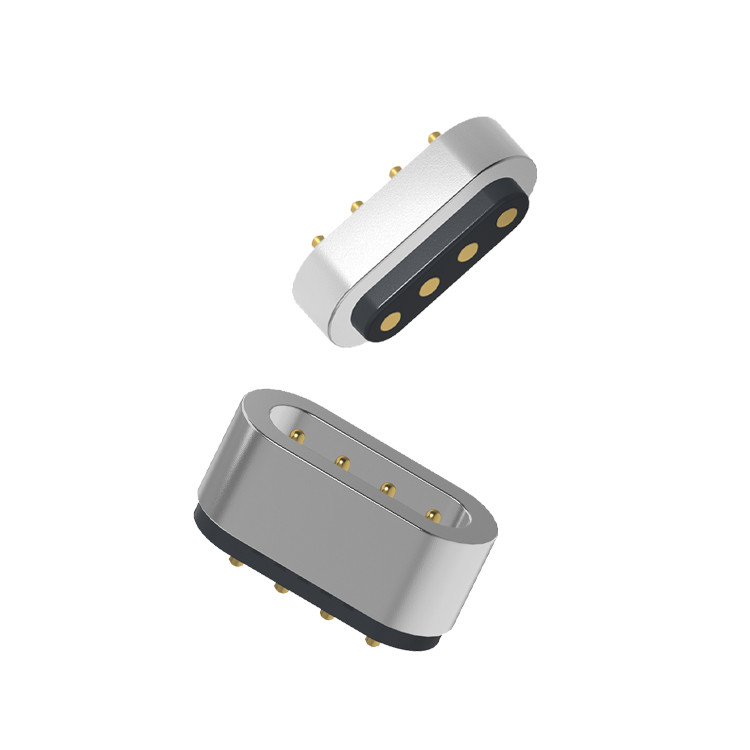

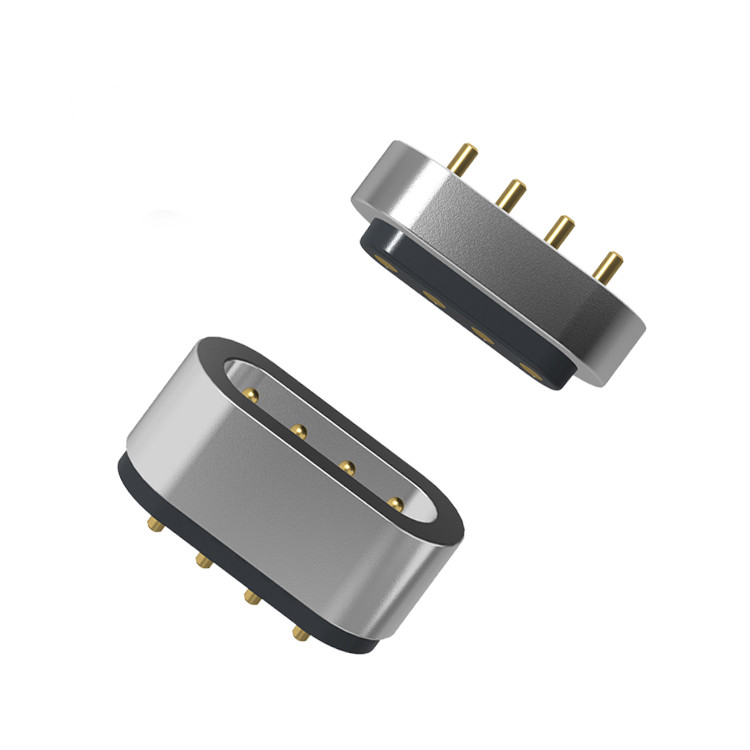

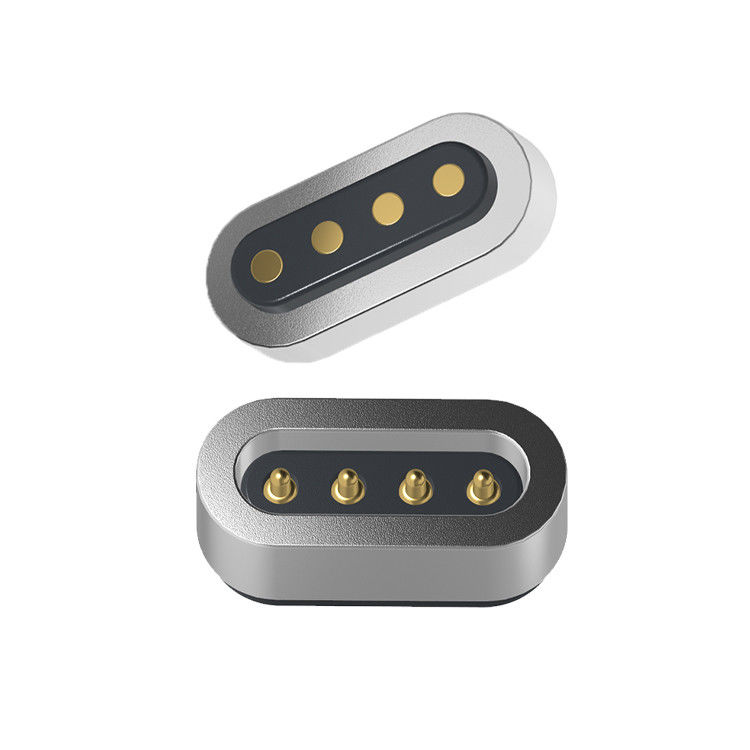

Параметр 4Pin мужского и женского магнитных кабельных разъемов:
|
Имя
|
Магнитный соединитель
|
|
Тип
|
Мужчина и женщина
|
|
Пин
|
4 пин
|
|
Цвет
|
Серебро
|
|
Пинка пого
|
Латунь C6801, Пластика: золото (Au) 0,5 мкм
|
|
Свинцовые части
|
Медленное покрытие Au 0,125um
|
|
Магнит
|
N52 NdFeB Пластировка Ni Cu Ni
|
|
Жилье
|
Черный PA66 UL94V-0
|
|
Сила пружины
|
40g±20g, на 0.8Мм, работающий аист.
|
|
Продолжительность службы
|
10000 циклов мин..
|
|
Текущий
|
1.0AMax
|
|
Напряжение
|
DC 12В
|
|
Контактное сопротивление
|
50mΩ Макс (PIN).
|
|
Операционная температура
|
-25°C до +80°C
|
|
Испытание соляным спреем
|
24 часа
|
|
Сертификация
|
Продукт, соответствующий требованиям ROHS или REACH
|
|
Испытание
|
100% открытое и короткое испытание
|
Технический чертеж магнитного соединителя 4Pin
Технический чертеж женского магнитного соединителя 4Pin
Рекомендуемая компоновка ПКБ:
допускается: ± 0,05 мм
Преимущества магнитного соединителя:
●Гуманизировать проектирование автоматического адсорбционного соединения;
●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;
●Жизненный цикл: до 100 000-200 000 циклов;
●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);
●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;
●Внешний вид магнитного разъема может соответствовать конструкции устройства применения заказчика;
●проектирование конструкции продукта для защиты от короткого замыкания;
●Осуществляет передачу высокочастотного сигнала, может заменить традиционную USB2.0 HDMI 1.3 функцию передачи видео и аудио сигнала
Применение магнитных соединителей:
Зачем сотрудничать с UPE?
1.Прецизионная настройка
●Специализированные конструкции для толщины, номинального тока, покрытия (золото / никель) и материалов корпуса для удовлетворения точных требований приложения.
2.Усовершенствованные производственные возможности
●Постоянные инвестиции в современное оборудование для обеспечения высочайшего качества и эффективности.
●Быстрое создание прототипов (пробы в течение нескольких дней) и масштабируемое производство.
3Глобальные стандарты качества
●Строгие процессы контроля качества (100% тестирования на проводимость, долговечность и срок службы).
●Соответствие требованиям RoHS, IPC и специальным сертификациям клиентов.
4.Всемирный охват
●Продукция экспортируется в Европу, Северную Америку и Азию, пользуется доверием лучших брендов.
5Совершенство конкуренции
●Оптимизированный контроль затрат без ущерба для качества, идеальный для стартапов и компаний из списка Fortune 500
Как разместить заказ магнитного кабеля
* Определите Ваши требования ((Вид соединителя, необходимое количество, индивидуальные требования, технические спецификации)
*Переговоры о цене и условиях (можно применять оптовые скидки).
* Подтвердить детали заказа (тип соединителя, количество, настройка).
*Оплата (по PayPal, банковскому переводу или другим безопасным методам).
*Проверка качества и доставки
Отследить груз.
* Проверьте продукт по прибытии, чтобы убедиться в качестве.
Срок оплаты:T/T, 50% депозит, 50% остаток
Способ оплаты:T/T,PayPal,OCBC
Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день
Время производства:10-15 рабочих дней
Сделано для:Америка, Европа, Азия, Южная Африка
Срок сделки:EXW
Груз:Воздушный, морской, экспресс
Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
