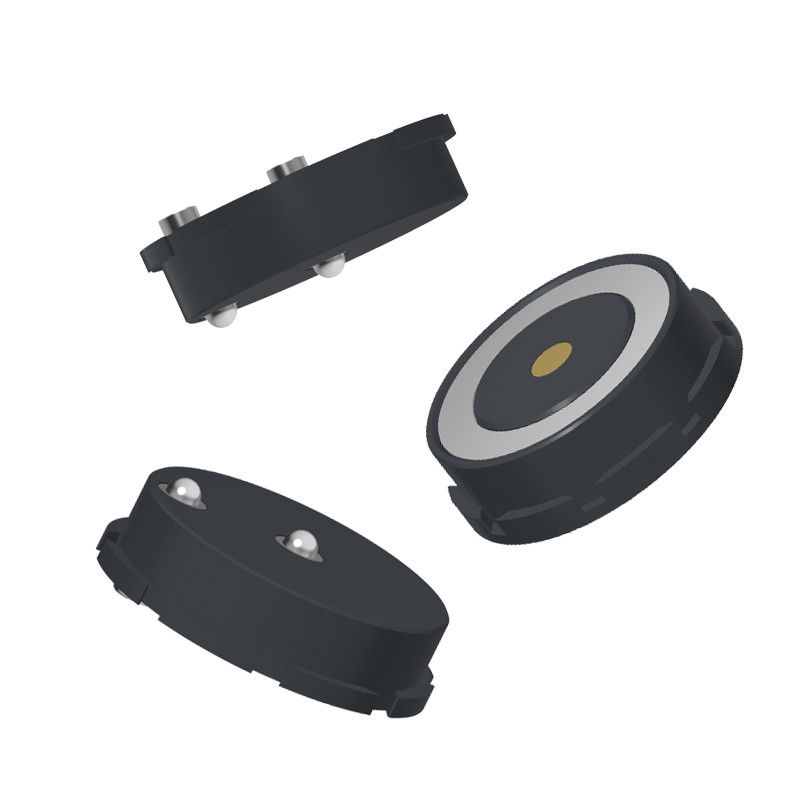

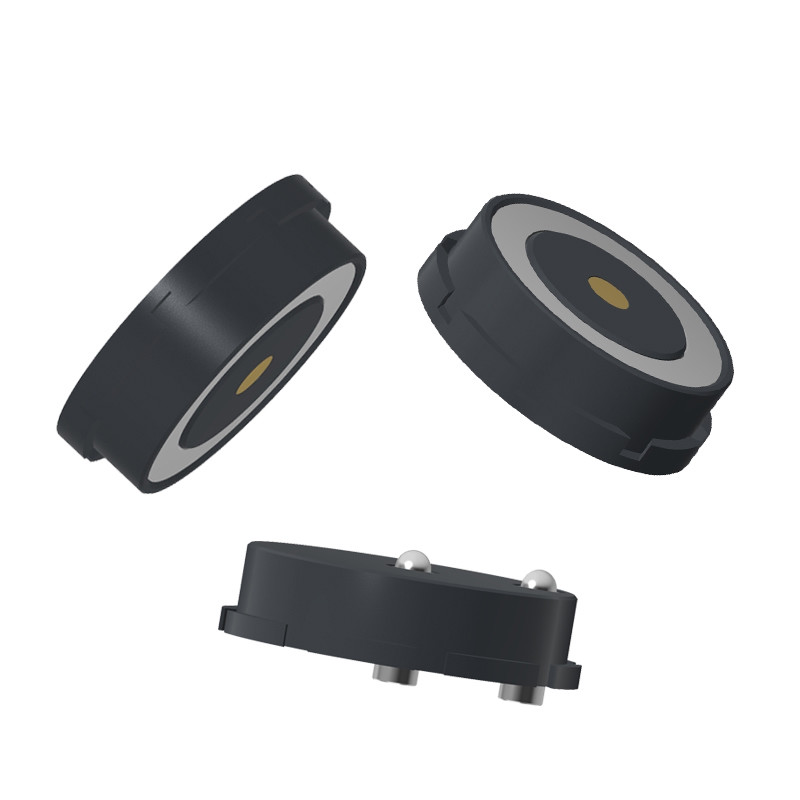

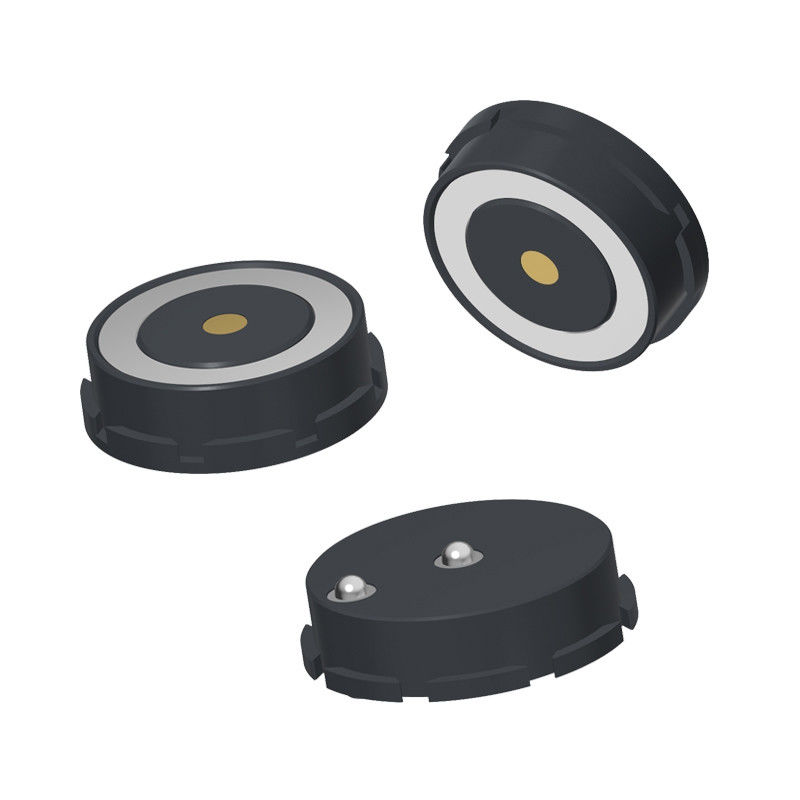

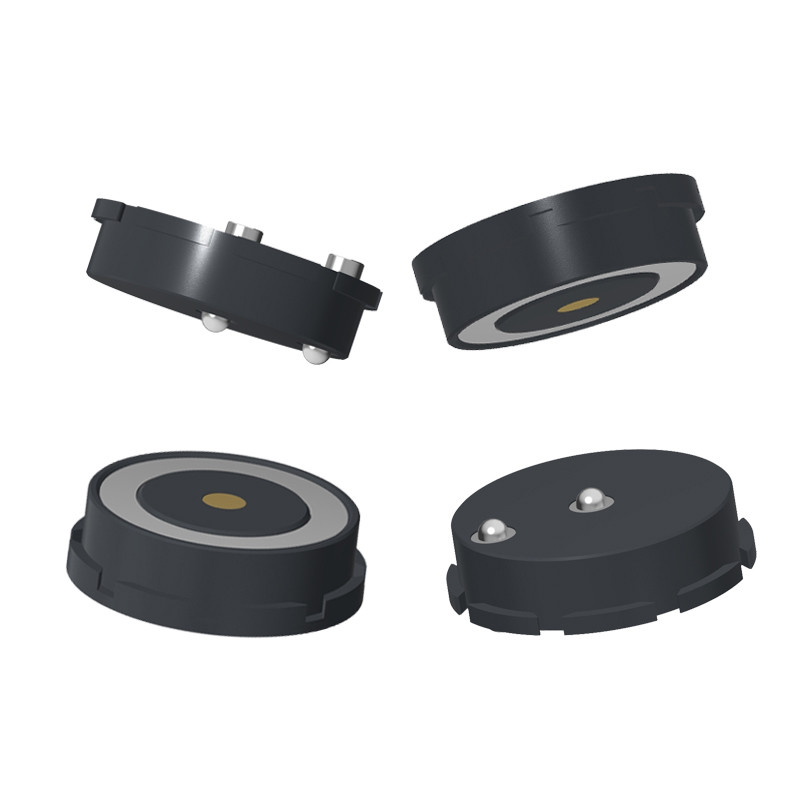

10А Текущий Круговой 2-козырь магнитный Pogo Pin соединитель, что рейтинг температуры 260°C

10A, круглый 2-контактный магнитный pogo pin разъем, рассчитанный на температуру 260℃.

Магнитный разъем – Соответствие и обеспечение качества
✅Материалы, соответствующие требованиям RoHS и REACH
Все материалы, используемые в наших магнитных разъемах, полностью соответствуют требованиям RoHS (Ограничение использования опасных веществ) и REACH (Регистрация, оценка, авторизация и ограничение использования химических веществ), обеспечивая экологическую безопасность и соответствие нормативным требованиям.

✅100% проверка на короткое замыкание и обрыв цепи
Каждое устройство проходит строгие электрические испытания, включая 100% проверку на короткое замыкание и обрыв цепи, что гарантирует надежную работу и долговечность.

Магнитный разъем – Состав материалов
1. Pogo Pin
Основной материал: латунь C6801

Покрытие: Платина (Pt) 0,25µм

2. Токарные детали
Материал: латунь C6801

Покрытие: Платина (Pt) 0,25µм

3. Корпус
Материал: HTN (высокотемпературный нейлон)

Цвет: черный

Показатель воспламеняемости: UL94 V-0 (самозатухающий)

4. Магнит
Класс: N52 NdFeB (Неодим-железо-бор – высокая прочность)

Покрытие: Ni-Cu-Ni (трехслойное никель-медь-никелевое покрытие для коррозионной стойкости)

5. Металлический корпус
Материал: латунь C3602 (латунь для свободной обработки)

Покрытие: Никель (Ni) для долговечности и стойкости к окислению

Магнитный разъем – Технические характеристики

-Механические свойства
Усилие контакта:

160 г ±20 г при рабочем ходе 1,2 мм (постоянное давление при соединении)

Долговечность (испытание на срок службы при адсорбции): 50 000 циклов (зацепление штекера/гнезда)

-Электрические характеристики
Номинальное напряжение: DC 5V

Номинальный ток: 10A Max

Сопротивление контакта (пружинный штифт): ≤50 мΩ Max (стабильное соединение с низким сопротивлением)

-Надежность в отношении окружающей среды
Термостойкость (пайка/сборка): 260°C (устойчивость к оплавлению)

Диапазон рабочих температур: от -25°C до +60°C (подходит для суровых условий)

Коррозионная стойкость (испытание солевым туманом): 24 часа (соответствует стандарту IEC 60068-2-11)

-Сводка соответствия и испытаний
Механика: срок службы 50 тыс. циклов, точное усилие контакта

Электрика: Низкое сопротивление (<50 мΩ), высокая сила тока (10A)

Окружающая среда: Выдерживает экстремальные температуры, влажность и коррозию

Сертификаты: Соответствует RoHS и REACH | Класс воспламеняемости UL94 V-0

2-контактные штекерные магнитные разъемы и параметры магнитных разъемов:

Технический чертеж круглого штекерного магнитного разъема

Технический чертеж круглого гнездового магнитного разъема

Преимущества магнитного разъема:

●Гуманизированный дизайн автоматического соединения с адсорбцией;

●Гуманизированная защита от падения: легко извлекается из интерфейса зарядки, и устройство нелегко удалить;

●Срок службы: до 100 000–200 000 циклов;

●Водонепроницаемая конструкция: гнездовой конец устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;

●Внешний вид магнитного разъема может быть подобран в соответствии с дизайном устройства заказчика;

●Конструкция продукта против короткого замыкания и защита от ошибок;

●Реализация высокочастотной передачи сигнала, может заменить традиционную функцию USB2.0 HDMI 1.3 Передача видео и аудиосигнала

Применение изделий с магнитными разъемами:

Почему UPE должен быть вашим партнером?

1. Специализированный опыт в области магнитных разъемов

●Сфокусированные исследования и разработки: UPE имеет опыт работы с магнитными разъемами

●Настройка: UPE может адаптировать силу магнита, покрытие контактов (золото/никель для сопротивления ≤50 мΩ) и материалы корпуса (черный PBT/нейлон) в соответствии с вашими потребностями.

2. Высокая долговечность и соответствие требованиям

●Гарантировано более 10 000 циклов: Их разъемы, вероятно, проходят строгие испытания, чтобы соответствовать вашим требованиям к механическому сроку службы.

●Сертификаты: Соответствие стандартам UL или RoHS — критически важно для потребительских/медицинских рынков.

3. Конкурентное производство

●Экономичное оснащение: UPE может предлагать низкие MOQ (например, 1K–5K единиц) с конкурентоспособными ценами для небольших и средних партий.

●Контроль качества: Внутреннее тестирование сопротивления контакта, усилия вытягивания и нагрузки по току для обеспечения надежности.

4. Быстрое прототипирование и поддержка

●3D-образцы за несколько дней: Быстрое прототипирование для проверки соответствия/функций

●Техническая поддержка: Помощь в оптимизации разводки контактов, экранировании ЭМИ или гидроизоляции (IP68).

Как разместить заказ на магнитный кабельный разъем в UPE

1. Отправьте свои требования

Свяжитесь с нашей командой продаж по:

Электронная почта: [union@upetech.net]

Телефон: [+86 13434524996]

Онлайн-форма: [www.pogopinsconnector.com]

Предоставьте подробную информацию:

✔ Применение (например, медицинское, автомобильное, бытовая электроника)

✔ Тип разъема (например, магнитный pogo pin, кабель для зарядки)

✔ Технические характеристики (напряжение, ток, размер, степень водонепроницаемости и т. д.)

✔ Количество и время выполнения заказа

2. Получите индивидуальное решение (при необходимости)

Наши инженеры рассмотрят ваши потребности и предложат индивидуальный дизайн (если требуется).

Мы предоставим 3D-модели, образцы или технические чертежи для утверждения.

Условия оплаты:

Депозит 50% (оплачивается авансом): Покрывает производственные затраты (материалы, работа).

Остаток 50% (оплачивается перед отправкой): Обеспечивает контроль качества и обязательства обеих сторон.

Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (безопаснее).

Используйте T/T для оптовых заказов (меньше комиссий).

Срок изготовления образца: Образец из наличия 2-3 рабочих дня / образец на заказ 5-7 рабочих дней

Срок изготовления:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Условия поставки: EXW

Фрахт: Авиа, Море, Экспресс

Сервис: Высокое качество по разумной цене, обслуживание OEM, любой специальный размер, цвет, дизайн приемлемы
