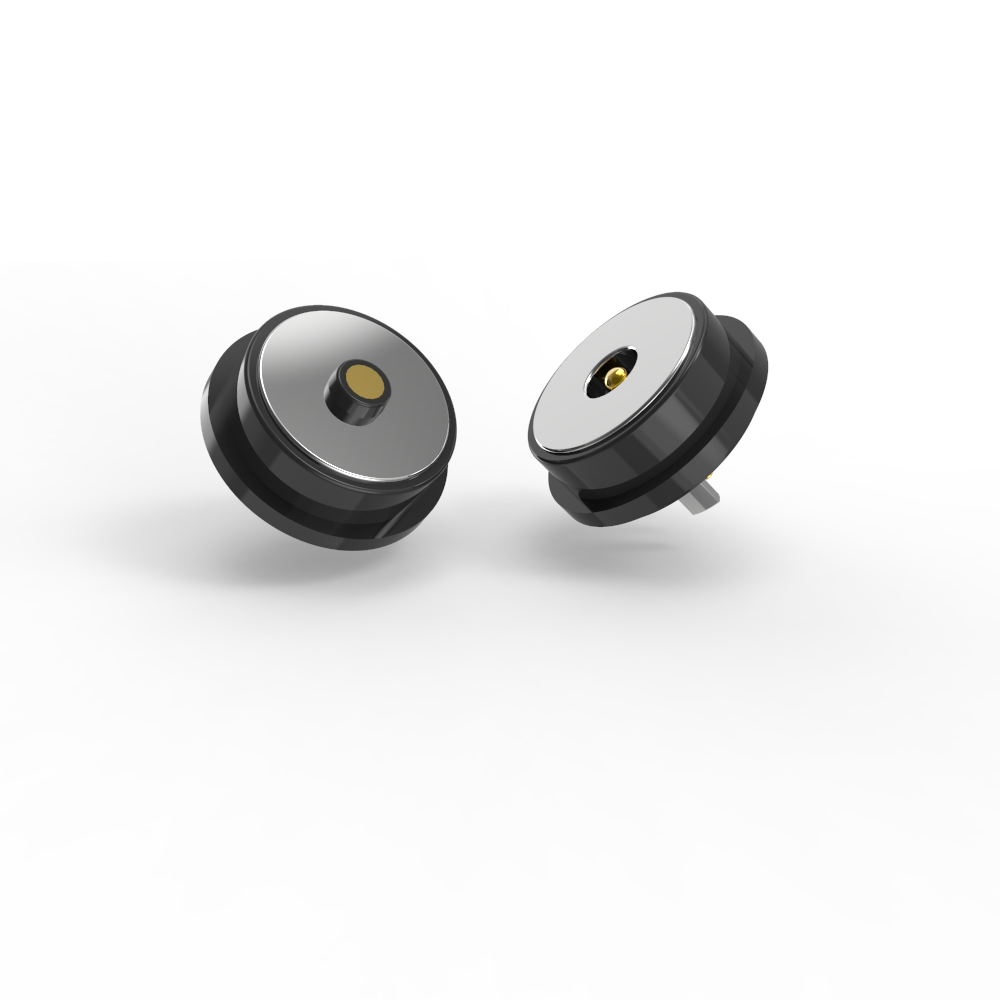

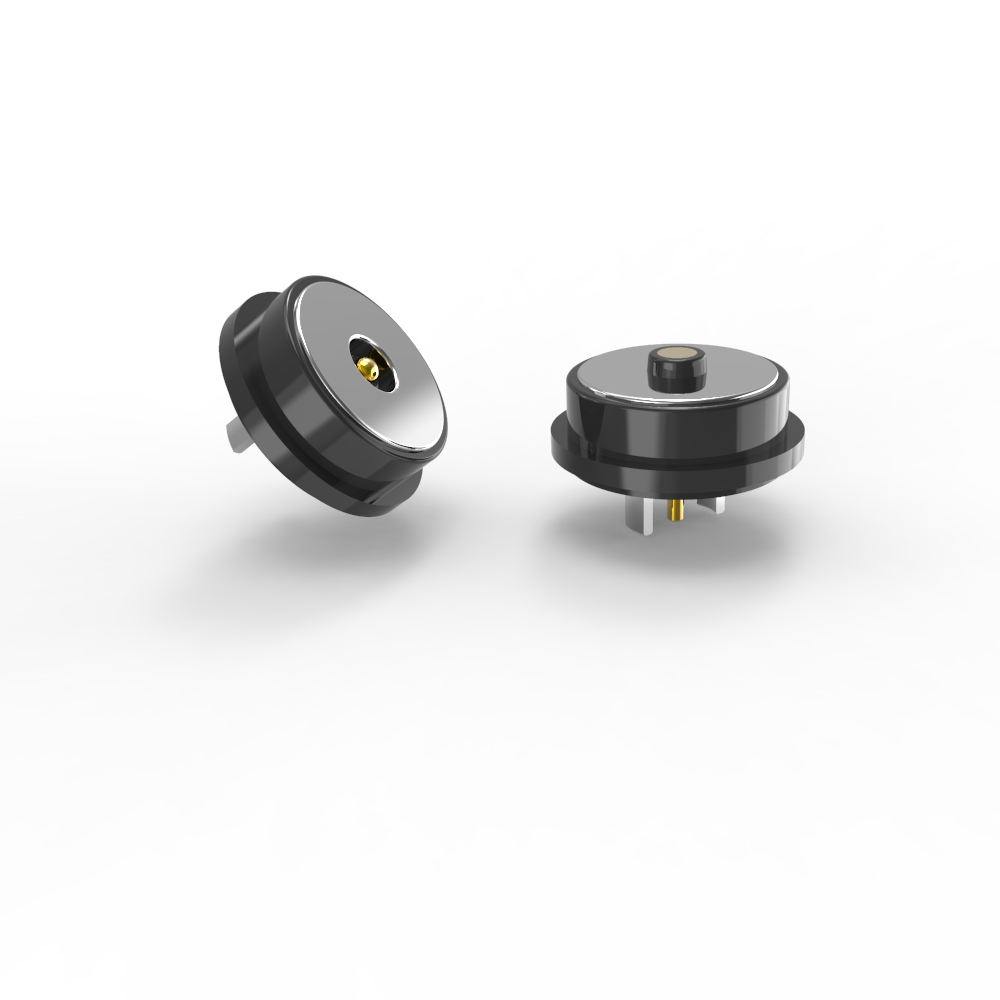

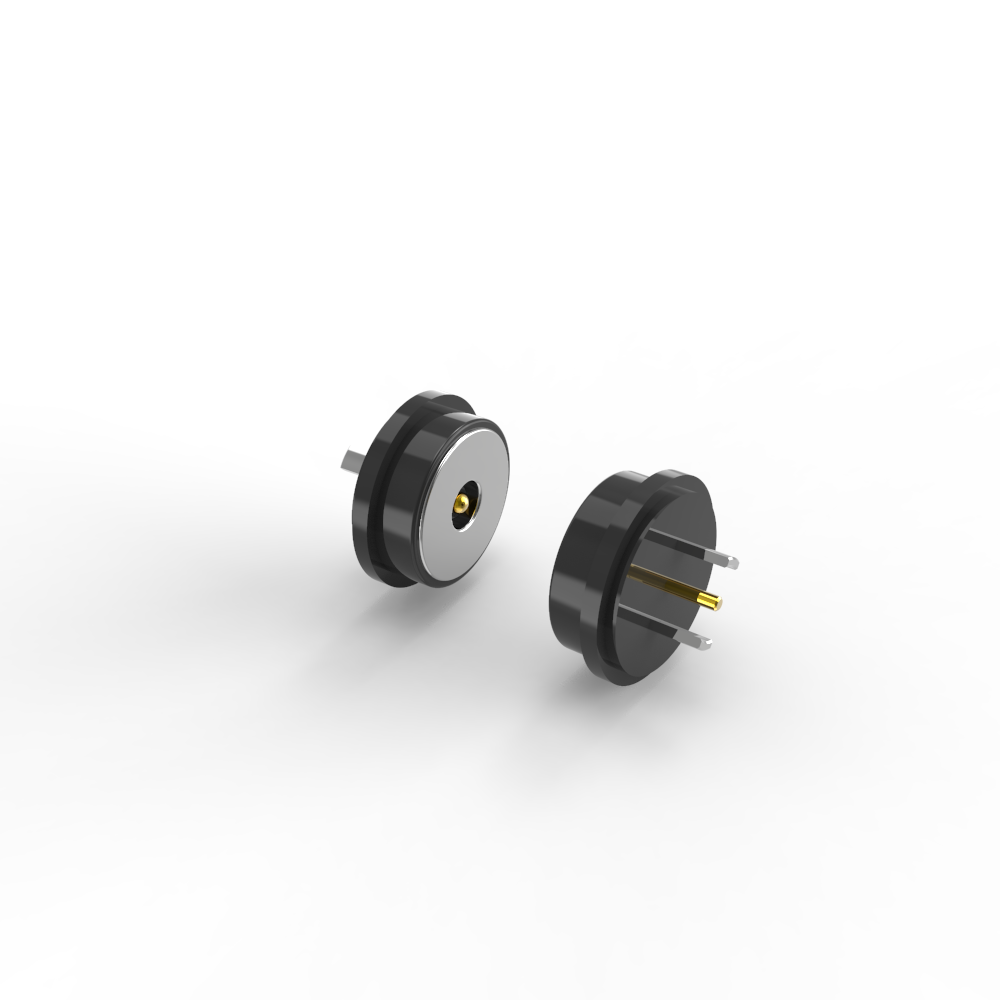

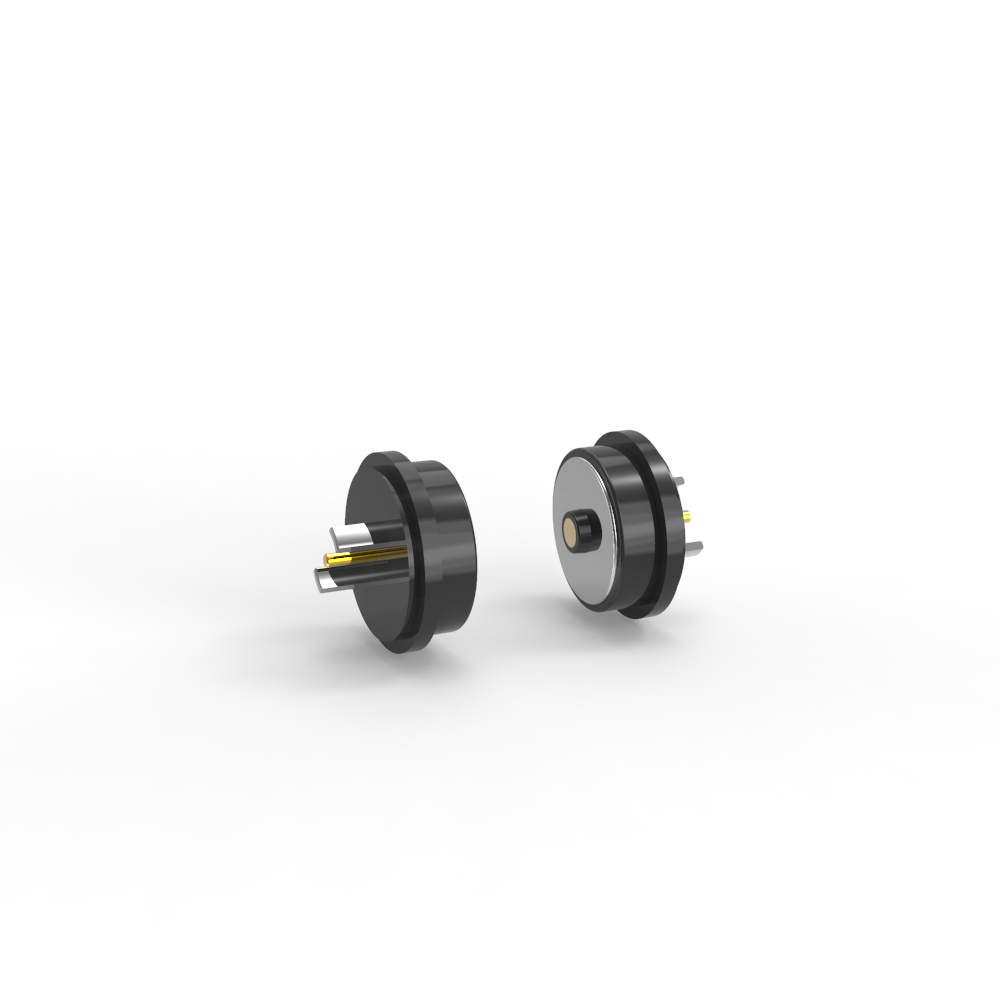

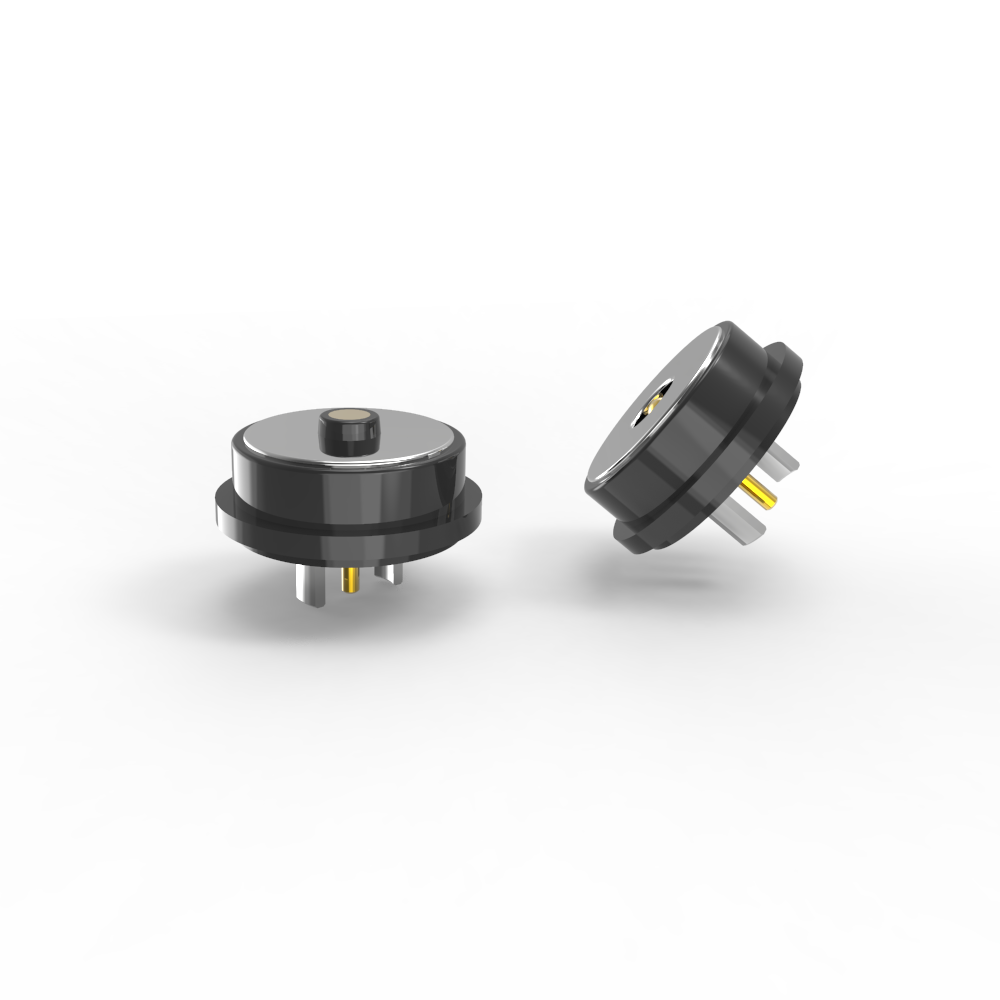

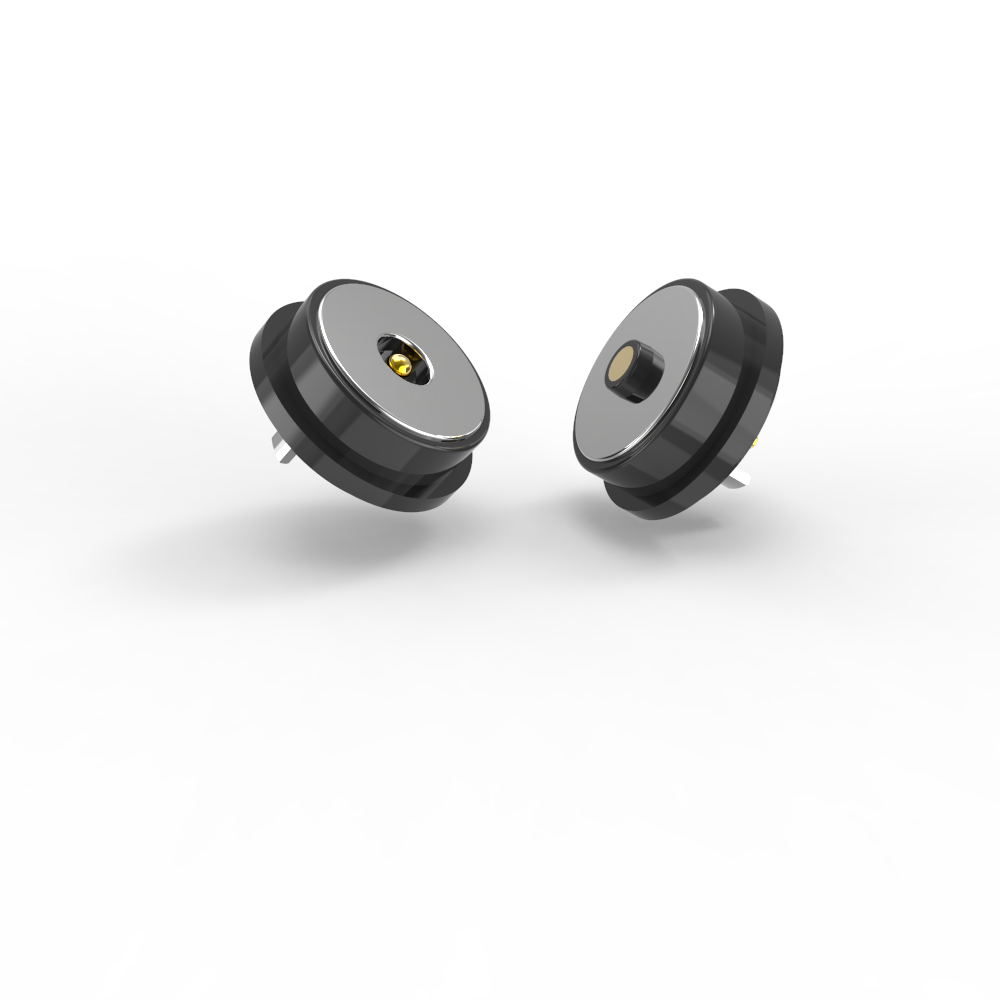

Диаметр 10,0 мм черный круглый мужской женский магнитный разъем для электронного устройства

Диаметр 10,0 мм черный круглый мужской женский магнитный разъем для электронного устройства.

UPE является профессиональным производителем магнитных соединителей и магнитных кабелей.

У нас есть наши собственные профессиональные дизайнеры, чтобы удовлетворить любые ваши требования и предоставить услуги по настройке магнитных разъемов.Различные магнитные подключатели и решения могут быть разработаны в соответствии с потребностями клиентов..

Все материалы магнитного соединителя соответствуют требованиям RoHS и REACH.

Все магнитные соединители прошли 100% коротко- и открыто-схемальное тестирование.

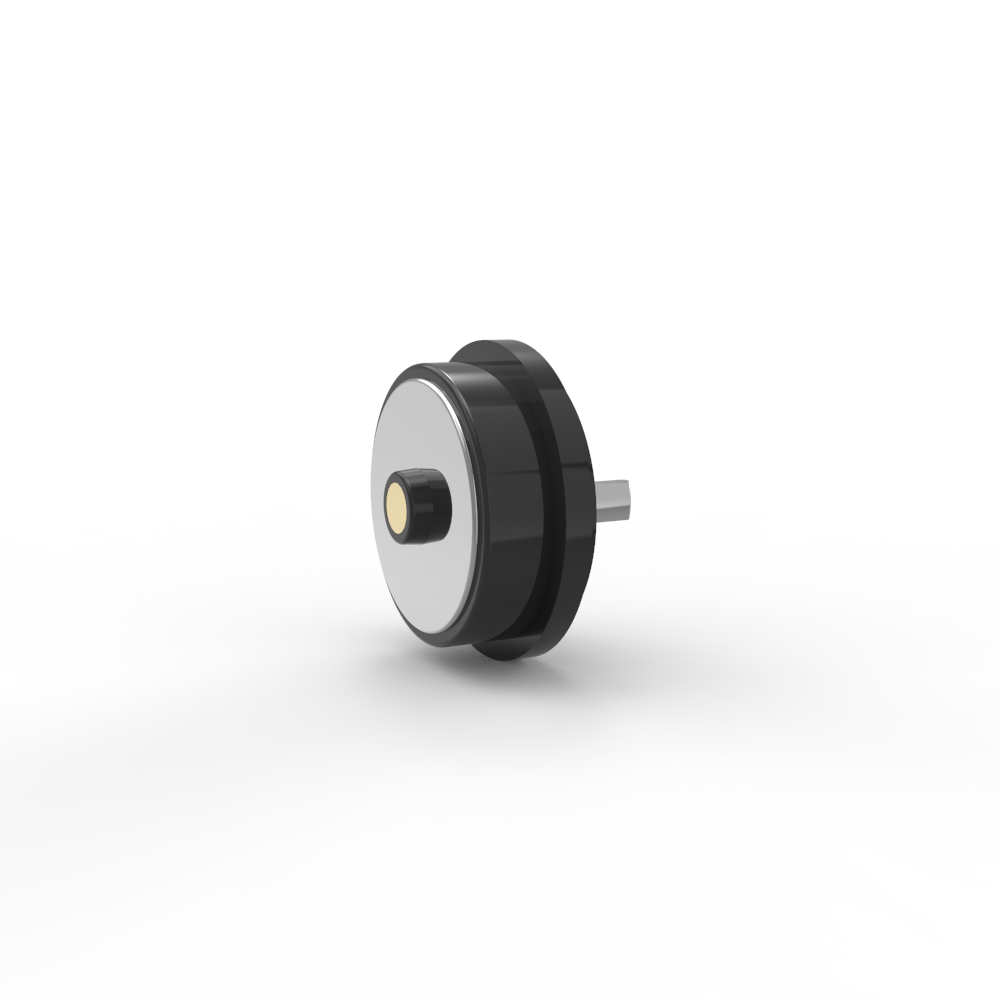

Мужской магнитный соединитель

... Материал:

Плюнжер:бессвинцовый C6801, с покрытием 5U" Min Au более 60 ~ 100U" Ni;
Барель: C6801 без свинца, с покрытием 5U"Min Au более 60 ~ 100U"Ni;
Пролет:SUS 304 с покрытием 1U"Au;
корпус: черный HTN+30%GF UL94 V-0;
Оружейная оболочка: без свинца C6801 Пластировка Ни;
Магнит: NdFeB N52
...механический:
Сила пружины: 70g±20g при рабочем ходе 1,0 мм.
Полноценный аист:1.2 мм.
Продолжительность работы: 50000 циклов Min.
...электрический:
напряжение:120,0 В.
Текущий:3.0 А.
Контактное сопротивление: 50mΩMax (PIN).
100% открытый и короткий тест.
Продукт, соответствующий требованиям ROHS или REACH.
...Проверка солевым спреем: 48 часов.
... и ключевое измерение.
... Описание применения продукта (не ограничиваясь следующим):
1.Площадка для сварки на пластинке PCB с подключением;
2Формирование и инкапсулирование проводов после сварки;
3. может быть присоединен конец передачи этой платы ПКБ;
4.Сплавление впрыском вкладываемой формы;
5- Провода могут быть связаны непосредственно.

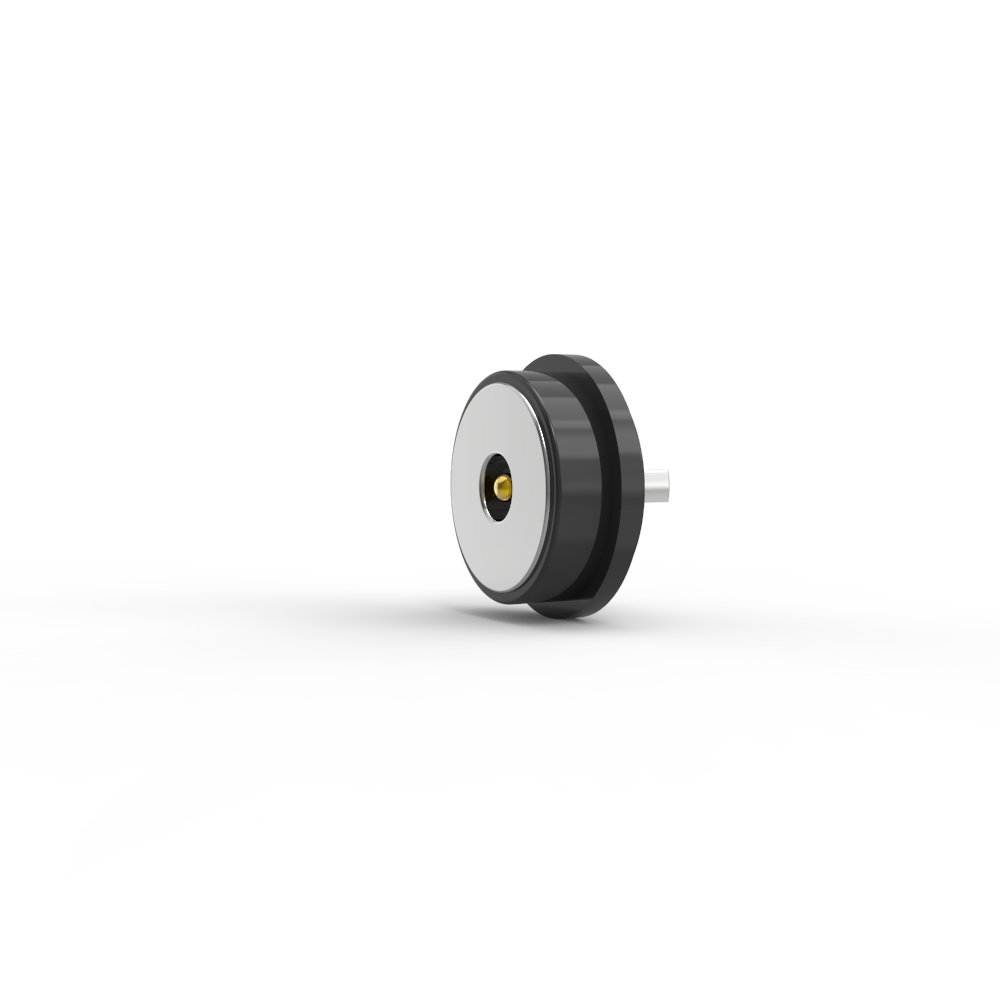

Часть магнитного соединителя женского пола

Материалы:
PIN:C6801 без свинца, с нанесением 5U"Min Au на 60~100U"Ni;
корпус: черный HTN+30%GF UL94 V-0;
Оружие: без свинцаC6801
Магнит: NdFeB N52
...электрические:
напряжение:120,0 В.
Текущий:3.0 А.
Контактное сопротивление: 50mΩMax (PIN).
100% открытый и короткий тест.
Продукт, соответствующий требованиям ROHS или REACH.
...Проверка солевым спреем: 48 часов.
... и измерение ключевой проверки.
... Описание применения продукта (не ограничиваясь следующим):
1.Площадка для сварки на пластинке PCB с подключением;
2Формирование и инкапсулирование проводов после сварки;
3. может быть присоединен конец передачи этой платы ПКБ;
4.Сплавление впрыском вкладываемой формы;
5- Провода могут быть связаны непосредственно.

Параметр магнитных соединителей постоянного тока:

Технический чертеж круглого магнитного соединителя мужского пола

Технический чертеж круглого женского магнитного соединителя

Дизайн ПКБ:

Преимущества магнитного соединителя:

●Гуманизировать проектирование автоматического адсорбционного соединения;

●Гуманизированный антипад: его легко снять с интерфейса зарядки, а устройство нелегко снять;

●Жизненный цикл: до 100 000-200 000 циклов;

●Установка водонепроницаемая: женский конец устройства может быть пылезащищенным и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает большую передачу тока;

●Внешний вид магнитного разъема может соответствовать конструкции устройства применения заказчика;

●проектирование конструкции продукта для защиты от короткого замыкания;

●Осуществляет передачу высокочастотного сигнала, может заменить традиционную USB2.0 HDMI 1.3 функцию передачи видео и аудио сигнала

Применение магнитных соединителей:

1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты

2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование

3.Авиация, аэрокосмическая электроника, военная связь

4Автомобильные, навигационные, испытательные и измерительные оборудования

5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).

Почему UPE должен быть вашим партнером?

1Профессиональное обслуживание

2. Быстрое производство образцов

3Строгая система контроля качества

4Переработка с использованием импортных компонентов

5. высокоточное испытательное оборудование

6- разумные процедуры контроля затрат

7. Продукты экологических стандартов

Как разместить заказ на магнитные разъемы с UPE

1Представьте свои требования.

Свяжитесь с нашей командой по продажам:

Электронная почта: [Union@upetech.net]

Телефон: [+86 13434524996]

Онлайн-форма: [www.pogopinsconnector.com]

Укажите подробности:

✔ Применение (например, медицинская, автомобильная, потребительская электроника)

✔ Тип соединителя (например, магнитный пиг, зарядный кабель)

✔ Спецификации (напряжение, ток, размер, водонепроницаемость и т.д.)

✔ Количество и сроки выполнения

2. Получить индивидуальное решение (при необходимости)

Наши инженеры рассмотрят ваши потребности и предложат индивидуальный дизайн (при необходимости).

Мы поделимся 3D-моделями, образцами или техническими чертежами для одобрения.

Срок оплаты:

50% депозита (оплачивается заранее): покрывает затраты на производство (материалы, рабочая сила).

50% остаток (оплачивается до отгрузки): обеспечивает контроль качества и обязательства обеих сторон.

Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (более безопасно).

Используйте T/T для оптовых заказов (низкие сборы).

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
