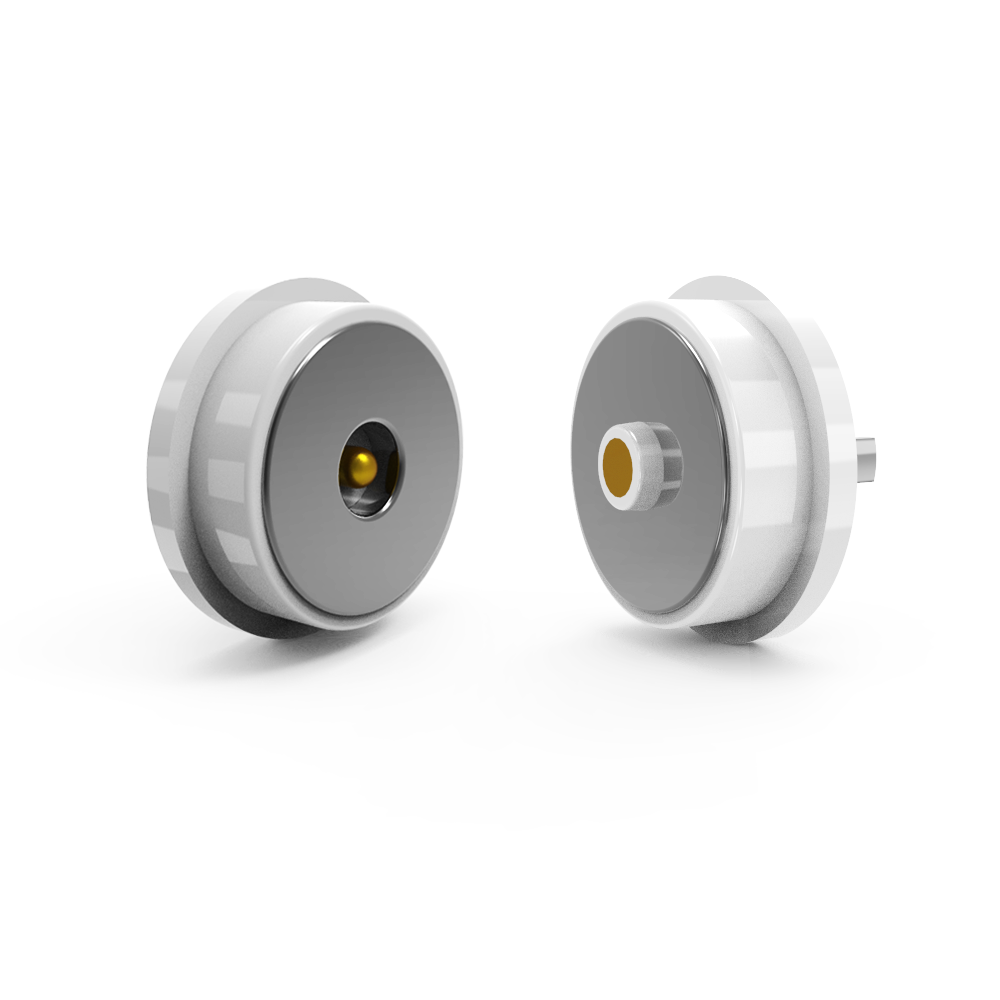

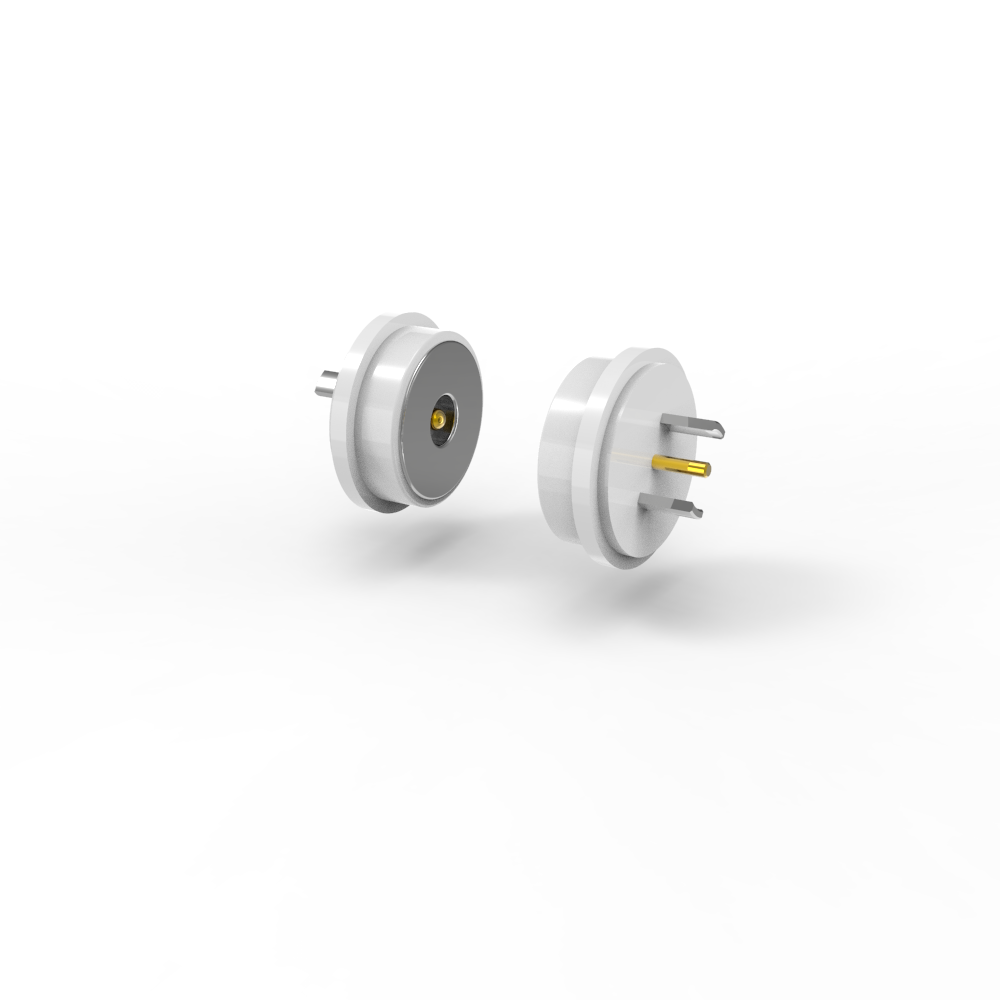

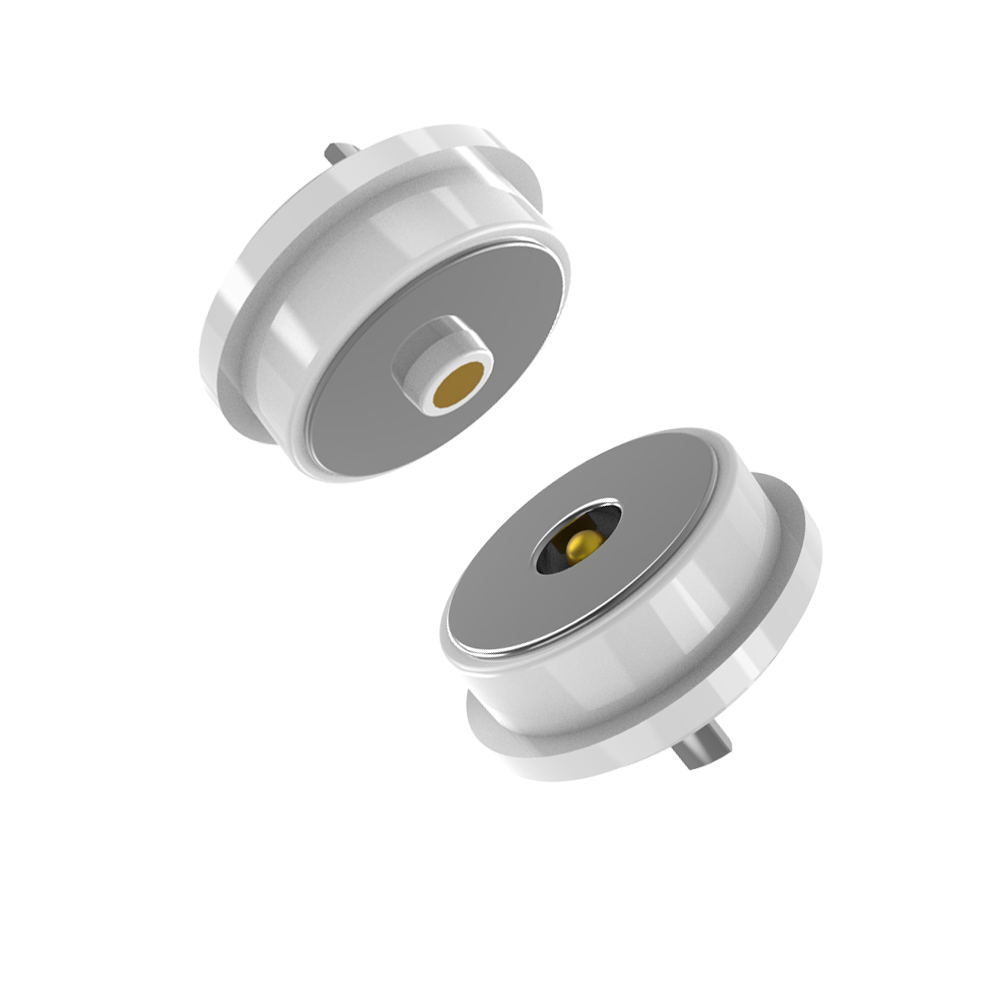

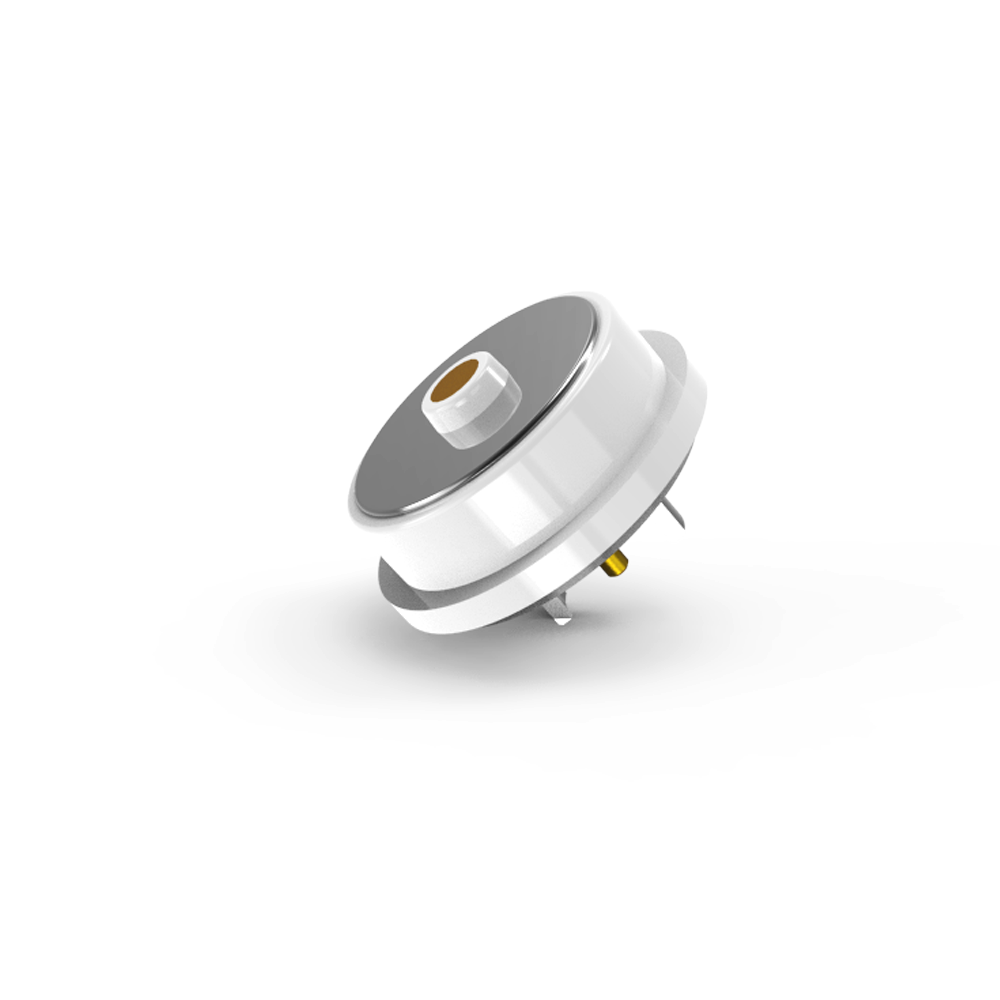

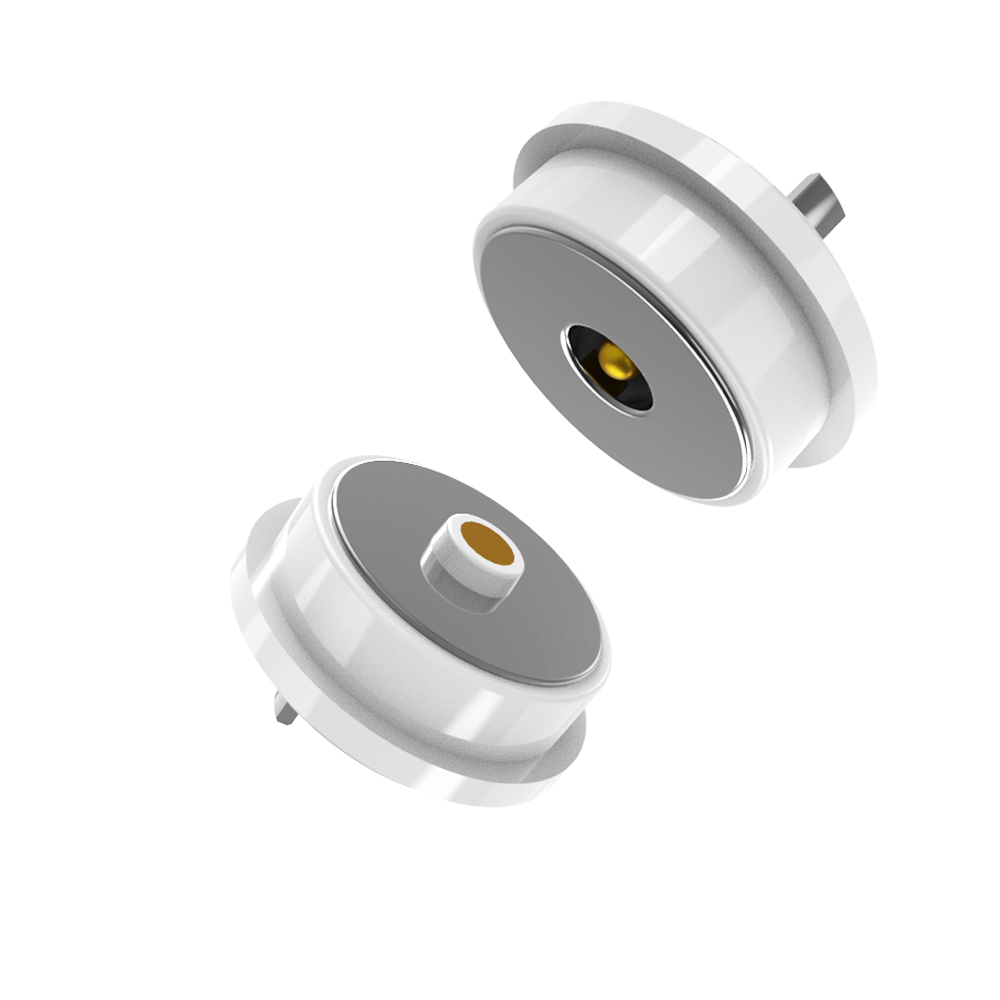

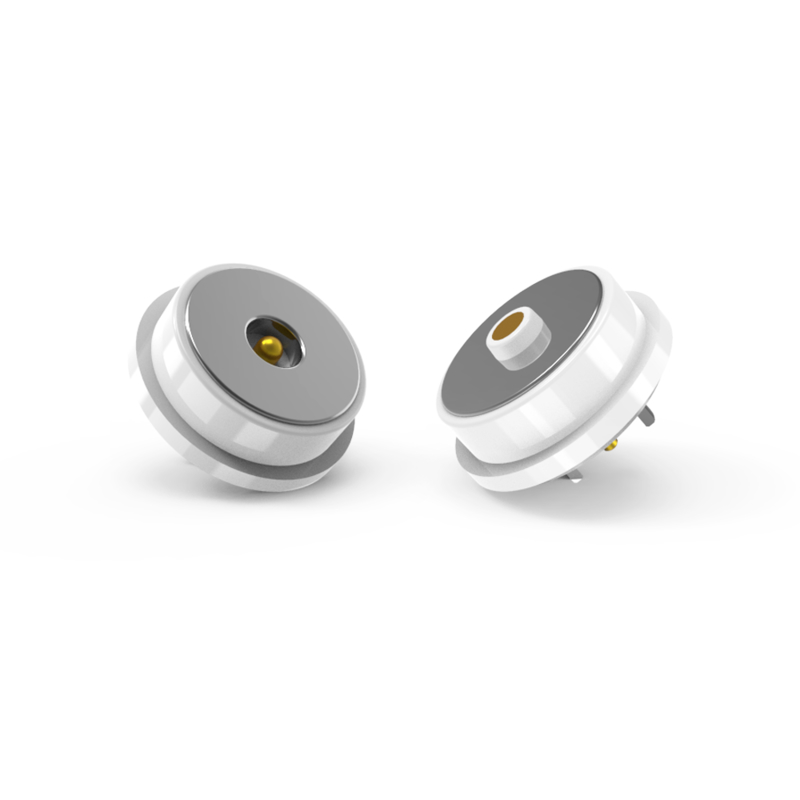

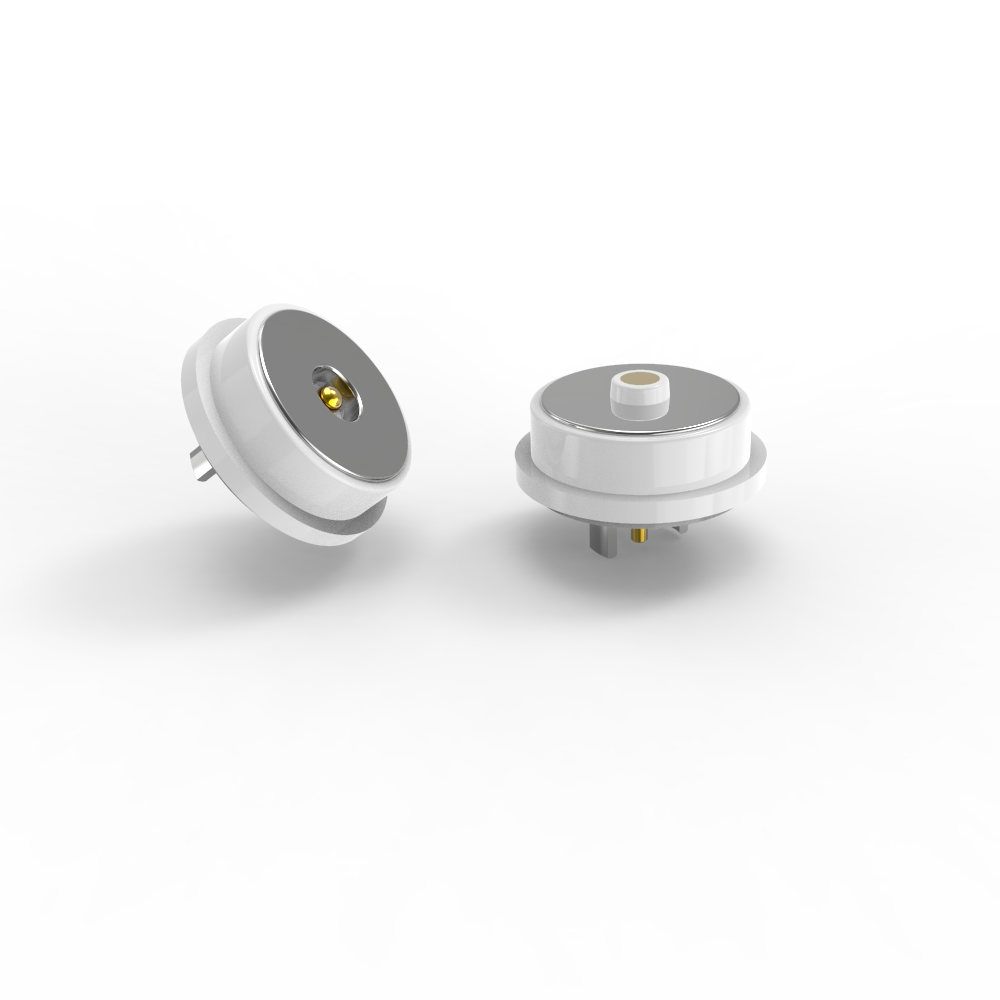

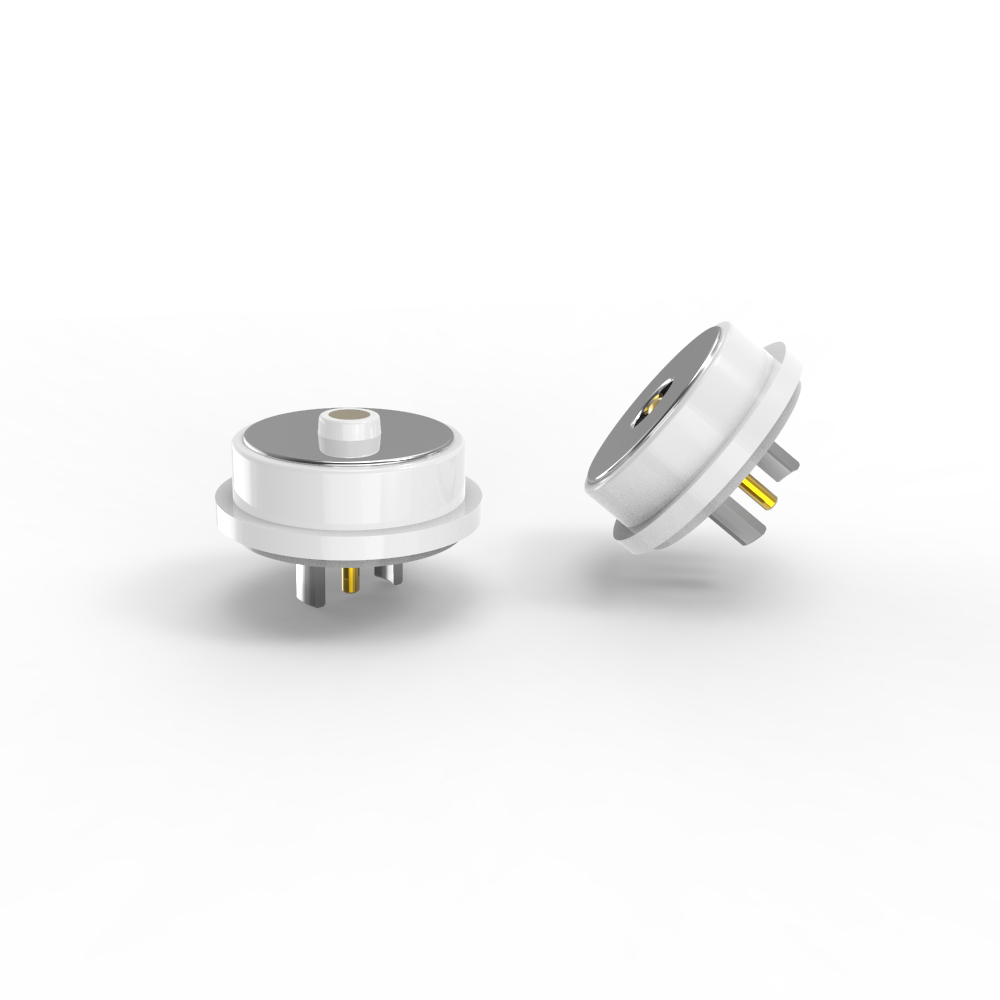

Белый круглый магнитный разъем диаметром 10,0 мм, штекер и розетка, 3A

Белый круглый магнитный разъем диаметром 10,0 мм для мужчин и женщин, 3 А.

UPE — профессиональный производитель магнитных разъемов и магнитных кабельных разъемов.

У нас есть собственные профессиональные дизайнеры, которые удовлетворят любые ваши требования и предоставят услуги по настройке магнитных разъемов. Различные продукты и решения с магнитными контактами pogo pin могут быть разработаны в соответствии с различными потребностями клиентов.

Все материалы магнитных разъемов соответствуют требованиям RoHS и REACH.

Все магнитные разъемы прошли 100% тестирование на короткое замыкание и обрыв цепи.

Часть магнитного разъема для мужчин

...Материал:

Плунжер: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Ствол: бессвинцовый C6801, покрытие 5U"Min Au поверх 60~100U"Ni;
Пружина: SUS 304, покрытие 1U"Au;
Корпус: белый LCP+30%GF UL94 V-0;
Оболочка: бессвинцовый C6801, покрытие Ni;
Магнит: NdFeB N52, покрытие Ni
...Механические:
Усилие пружины: 70 г±20 г при рабочем ходе 1,0 мм.
Полный ход: 1,2 мм.
Механический ресурс: минимум 50000 циклов.
...Электрические:
Напряжение: 12,0 В.
Ток: 3,0 А.
Контактное сопротивление: максимум 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание солевым туманом: 48 часов.
..& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка в плату PCB;
2. Формование и инкапсуляция после припайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно прикреплять напрямую.

Часть магнитного разъема для женщин

...Материалы:
PIN: бессвинцовый C6801, покрытие 5U"Min Au поверх 60~100U"Ni;
Корпус: белый LCP+30%GF UL94 V-0;
Оболочка: бессвинцовый C6801, покрытие Ni;
Магнит: NdFeB N52, покрытие Ni
....Электрические:
Напряжение: 12,0 В.
Ток: 3,0 А.
Контактное сопротивление: максимум 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание солевым туманом: 48 часов.
...& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка в плату PCB;
2. Формование и инкапсуляция после припайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно прикреплять напрямую.

Параметры магнитных разъемов постоянного тока:

Технический чертеж круглого магнитного разъема для мужчин

Технический чертеж круглого магнитного разъема для женщин

Разводка печатной платы:

Преимущества магнитного разъема:

●Гуманизированный дизайн автоматического подключения с опытом адсорбции;

●Гуманизированная защита от падения: легко извлекается из интерфейса зарядки, и устройство нелегко удалить;

●Срок службы: до 100 000–200 000 циклов;

●Водонепроницаемая конструкция: женский конец устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;

●Внешний вид магнитного разъема может быть подобран в соответствии с дизайном устройства клиента;

●Конструкция продукта против короткого замыкания и защита от ошибок;

●Реализация высокочастотной передачи сигнала, может заменить традиционную функцию USB2.0 HDMI 1.3 Передача видео и аудиосигнала

●Компактные женские разъемы и адаптеры для печатных плат могут обеспечивать соединения типа pogo и SMT DIP.

●Отличная степень коррозионной стойкости (48–120 часов) соответствует требованиям для использования в суровых условиях.

●Отличные расширяемые интерфейсы, которые могут реализовывать (сигнал питания, видео, аудио, разъем и т. д.)

●Время разработки короткое, стоимость изготовления пресс-форм низкая, подходит для настройки

Применение продуктов с магнитными разъемами:

1. Аэрокосмическая промышленность, медицинские устройства, автомобильная бортовая электроника, небольшие бытовые приборы, автоматизированное промышленное оборудование, оборудование для передачи данных, оборудование для промышленного контроля, беспроводные устройства, интеллектуальные транспортные средства с движением по рельсам
2: Устройства виртуальной реальности (VR), устройства беспилотных летательных аппаратов, устройства интеллектуальных роботов
3: Умные носимые продукты, умные продукты для позиционирования (умные часы для детей, умные браслеты, носимые мобильные телефоны, Bluetooth-гарнитуры и т. д.)
4: Умные домашние устройства, умные портативные терминальные устройства, умное санитарное оборудование, умное оборудование для спорта на открытом воздухе, умные устройства для физиотерапии и красоты
5: Бытовая электроника, небольшие бытовые приборы (принтеры, смартфоны, компьютеры, камеры, аудиовизуальное оборудование, КПК)

Почему UPE должен быть вашим партнером?

1. Команда R&D, независимые возможности проектирования и разработки, могут быть настроены с разработкой продукта; вам нужен только ID, мы сделаем остальное за вас, бесплатная разработка, время R&D 3-5 рабочих дней.

2. Проекты продуктов с выбором нескольких программ, круглое, квадратное, прямоугольное, фигурное соединение с гибким использованием способа для достижения красивого внешнего вида, экономии места, простоты подключения, магнитная сила может достигать от 1 Н до 30 Н.

3. Способ соединения: магнит к магниту, магнит к сплаву, магнит к железным листам и так далее, чтобы соответствовать различным структурам и применениям, избегать помех магнитного поля, использовать магнит NdFeB, он может сохранять магнитную силу навсегда.
