10,0-мм круглый магнитный разъем с контактами pogo-pin для умной пряжки

10,0-миллиметровый круглый штыревой магнитный разъем для умной пряжки.

UPE - профессиональное проектирование и производство магнитных разъемов, разъемов для магнитных кабелей для клиентов.
Вам просто нужно предоставить нам свой ID и описание применения ваших продуктов с вашими требованиями, тогда наш инженер даст вам предложение, и мы также можем помочь вам завершить дизайн ваших продуктов, или UPE разработает его для вас, если вам это потребуется.

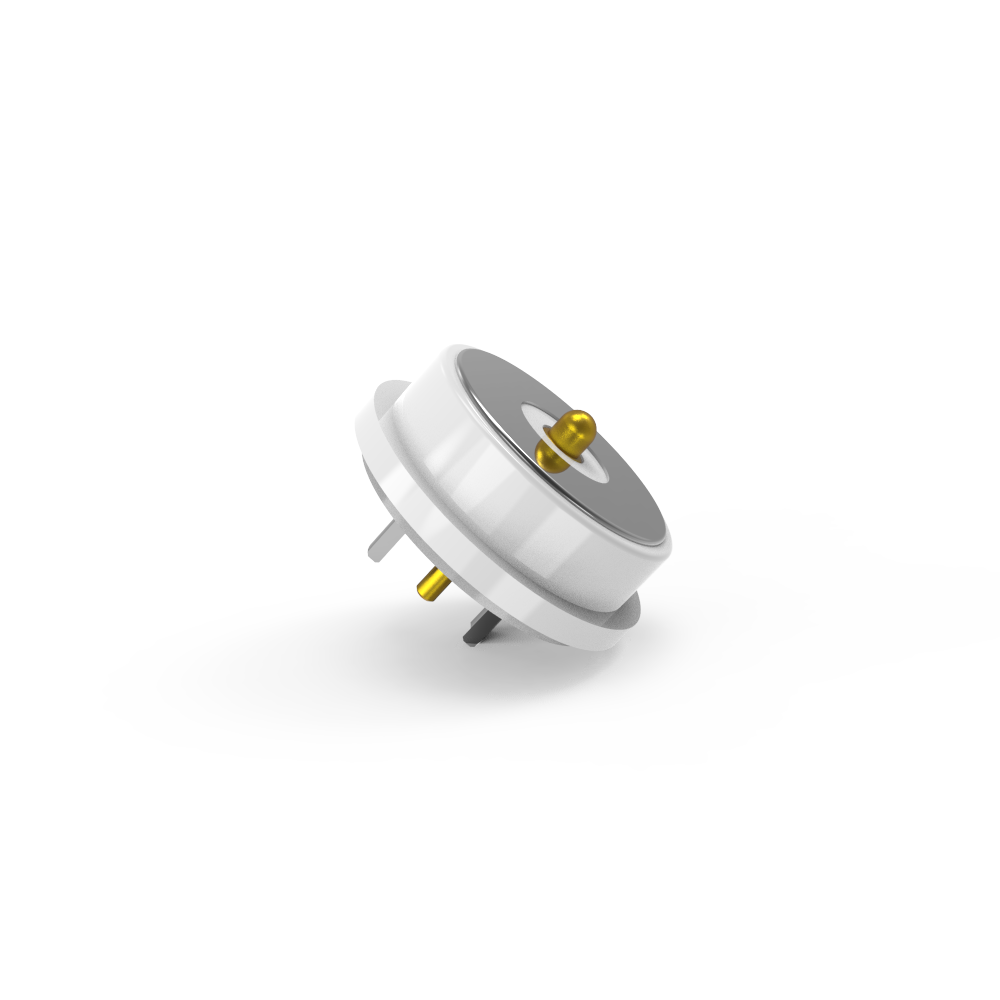

Штыревая часть магнитного разъема

...Материал:

Плунжер: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Корпус: бессвинцовый C6801, покрытие 5U"Min Au поверх 60~100U"Ni;
Пружина: SUS 304, покрытие 1U"Au;
Корпус: белый LCP+30%GF UL94 V-0;
Оболочка: бессвинцовый C6801, покрытие Ni;
Магнит: NdFeB N52, покрытие Ni
...Механические характеристики:
Усилие пружины: 70 г±20 г при рабочем ходе 1,0 мм.
Полный ход: 1,2 мм.
Механический ресурс: не менее 50000 циклов.
...Электрические характеристики:
Напряжение: 12,0 В.
Ток: 3,0 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание солевым туманом: 48 часов.
..& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка на печатную плату;
2. Формование и герметизация после припайки проводов;
3. Может быть добавлен переходной терминал этой печатной платы;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

Гнездовая часть магнитного разъема

...Материалы:
PIN: бессвинцовый C6801, покрытие 5U"Min Au поверх 60~100U"Ni;
Корпус: белый LCP+30%GF UL94 V-0;
Оболочка: бессвинцовый C6801, покрытие Ni;
Магнит: NdFeB N52, покрытие Ni
....Электрические характеристики:
Напряжение: 12,0 В.
Ток: 3,0 А.
Контактное сопротивление: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание солевым туманом: 48 часов.
...& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка на печатную плату;
2. Формование и герметизация после припайки проводов;
3. Может быть добавлен переходной терминал этой печатной платы;
4. Литье под давлением с использованием встраиваемой формы;
5. Провода можно соединять напрямую.

Параметры магнитных разъемов постоянного тока:

Технический чертеж круглого штыревого магнитного разъема

Технический чертеж круглого гнездового магнитного разъема

Разводка печатной платы:

Преимущества магнитного разъема:

●Гуманизированный дизайн автоматического соединения;

●Гуманизированная защита от падения: легко извлекается из интерфейса зарядки, и устройство нелегко удалить;

●Срок службы: до 100 000-200 000 циклов;

●Водонепроницаемая конструкция: гнездовой конец устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;

●Внешний вид магнитного разъема может быть подобран в соответствии с дизайном устройства заказчика;

●Конструкция продукта против короткого замыкания и защита от ошибок;

●Реализация высокочастотной передачи сигнала, может заменить традиционную функцию USB2.0 HDMI 1.3 для передачи видео и аудиосигнала

●Компактные гнездовые разъемы и адаптеры для печатных плат могут обеспечивать соединения типа pogo и SMT DIP;

●Отличная степень коррозионной стойкости (48H-120H) соответствует требованиям для использования в суровых условиях

●Отличные расширяемые интерфейсы, которые могут реализовывать (сигнал питания, видео, аудио, разъем и т. д.)

●Время разработки короткое, стоимость изготовления пресс-формы низкая, подходит для настройки

Применение продуктов с магнитными разъемами:

1. Аэрокосмическая промышленность, медицинские устройства, автомобильная бортовая электроника, небольшие бытовые приборы, автоматизированное промышленное оборудование, оборудование для передачи данных, оборудование для промышленного контроля, беспроводные устройства, интеллектуальные транспортные средства с движением по рельсам
2: Устройства виртуальной реальности (VR), устройства беспилотных летательных аппаратов, устройства интеллектуальных роботов
3: Умные носимые продукты, умные продукты позиционирования (умные часы для детей, умные браслеты, носимые мобильные телефоны, Bluetooth-гарнитуры и т. д.)
4: Устройства умного дома, умные портативные терминальные устройства, умное санитарное оборудование, умное оборудование для спорта на открытом воздухе, умные устройства для физиотерапии и красоты
5: Бытовая электроника, небольшие бытовые приборы (принтеры, смартфоны, компьютеры, камеры, аудио-визуальное оборудование, КПК)

Почему UPE должен быть вашим партнером?

1. Команда R & D, независимые возможности проектирования и разработки, может быть настроена с разработкой продукта; у вас просто есть ID, мы сделаем остальное за вас, бесплатная разработка, время R & D 3-5 рабочих дней.

2. Проекты продуктов с выбором нескольких программ, круглое, квадратное, прямоугольное, фигурное соединение с гибким использованием способа для достижения красивого внешнего вида, экономии пространства, простоты подключения, магнитная сила может достигать от 1 Н до 30 Н.

3. Способ соединения: магнит к магниту, магнит к сплаву, магнит к железным листам и так далее, для удовлетворения различных структур и применений, избегайте помех магнитного поля, используйте магнит NdFeB, он может сохранять магнитную силу навсегда.

Как разместить заказ на магнитный разъем в UPE

1. Отправьте свои требования

Свяжитесь с нашей командой продаж через:

Электронная почта: [union@upetech.net]

Телефон: [+86 13434524996]

Онлайн-форма: [www.pogopinsconnector.com]

Предоставьте подробности:

✔ Применение (например, медицинское, автомобильное, бытовая электроника)

✔ Тип разъема (например, магнитный штыревой контакт, кабель для зарядки)

✔ Технические характеристики (напряжение, ток, размер, степень водонепроницаемости и т. д.)

✔ Количество и время выполнения заказа

2. Получите индивидуальное решение (при необходимости)

Наши инженеры рассмотрят ваши потребности и предложат индивидуальный дизайн (если требуется).

Мы предоставим 3D-модели, образцы или технические чертежи для утверждения.

Условия оплаты:

50% депозит (оплачивается авансом): покрывает производственные затраты (материалы, труд).

50% остаток (оплачивается перед отправкой): обеспечивает контроль качества и обязательства обеих сторон.

Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (безопаснее).

Используйте T/T для оптовых заказов (меньше комиссий).

Срок изготовления образца: Образец из наличия 2-3 рабочих дня / индивидуальный образец 5-7 рабочих дней

Срок изготовления:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Условия поставки: EXW

Фрахт: Воздух, Море, Экспресс

Сервис: Высокое качество по разумной цене, обслуживание OEM, любой специальный размер, цвет, дизайн приемлемы
