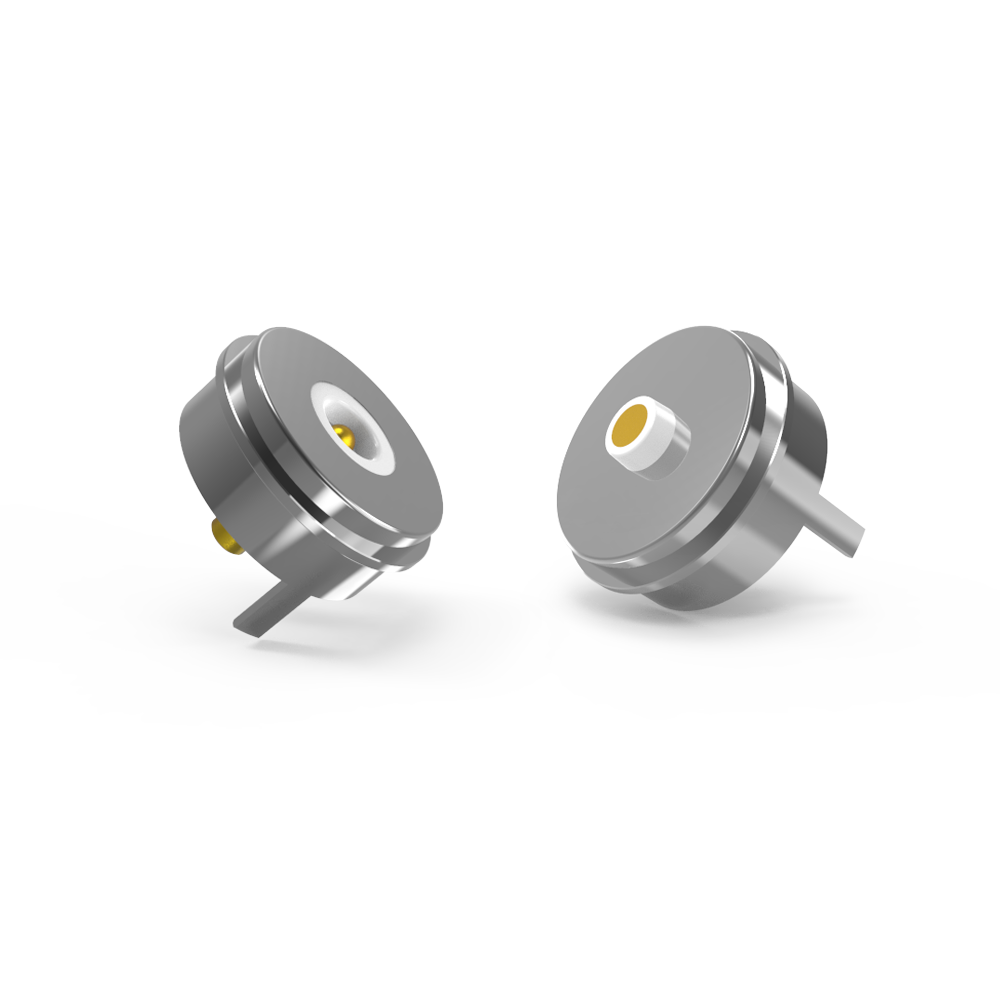

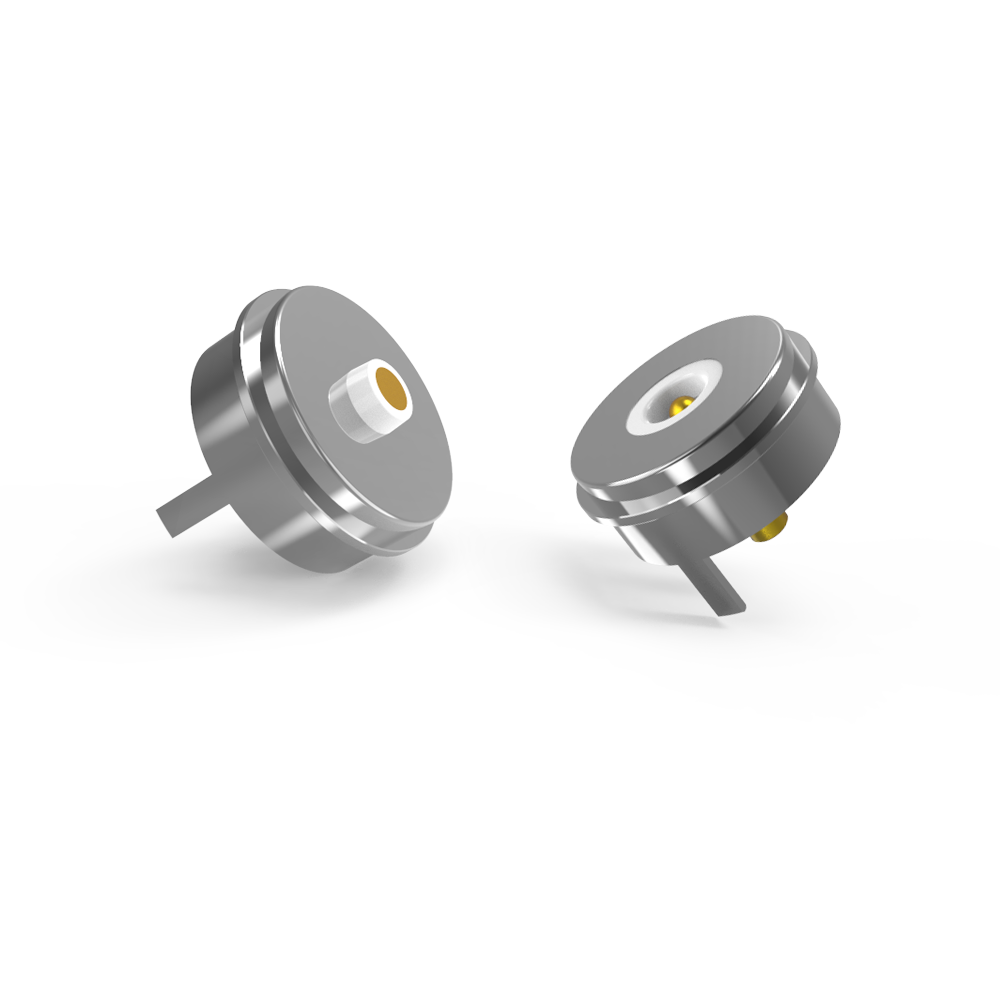

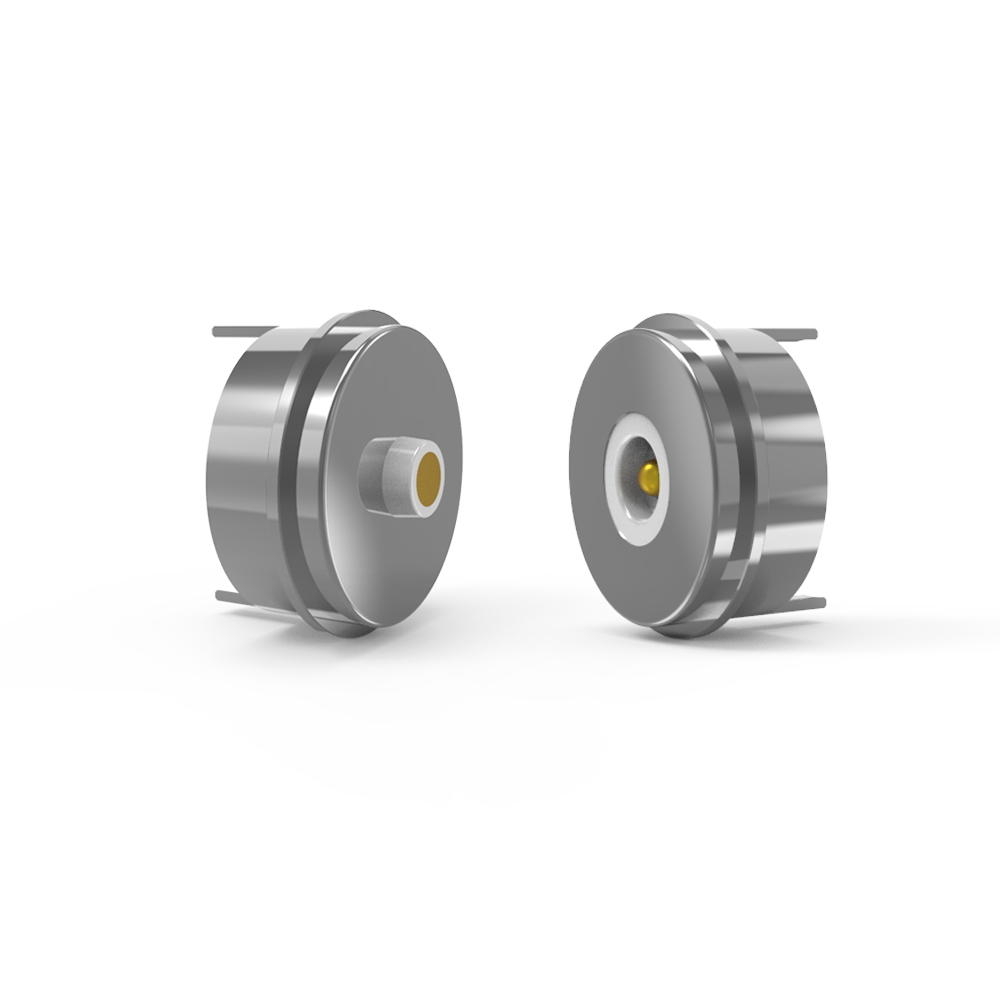

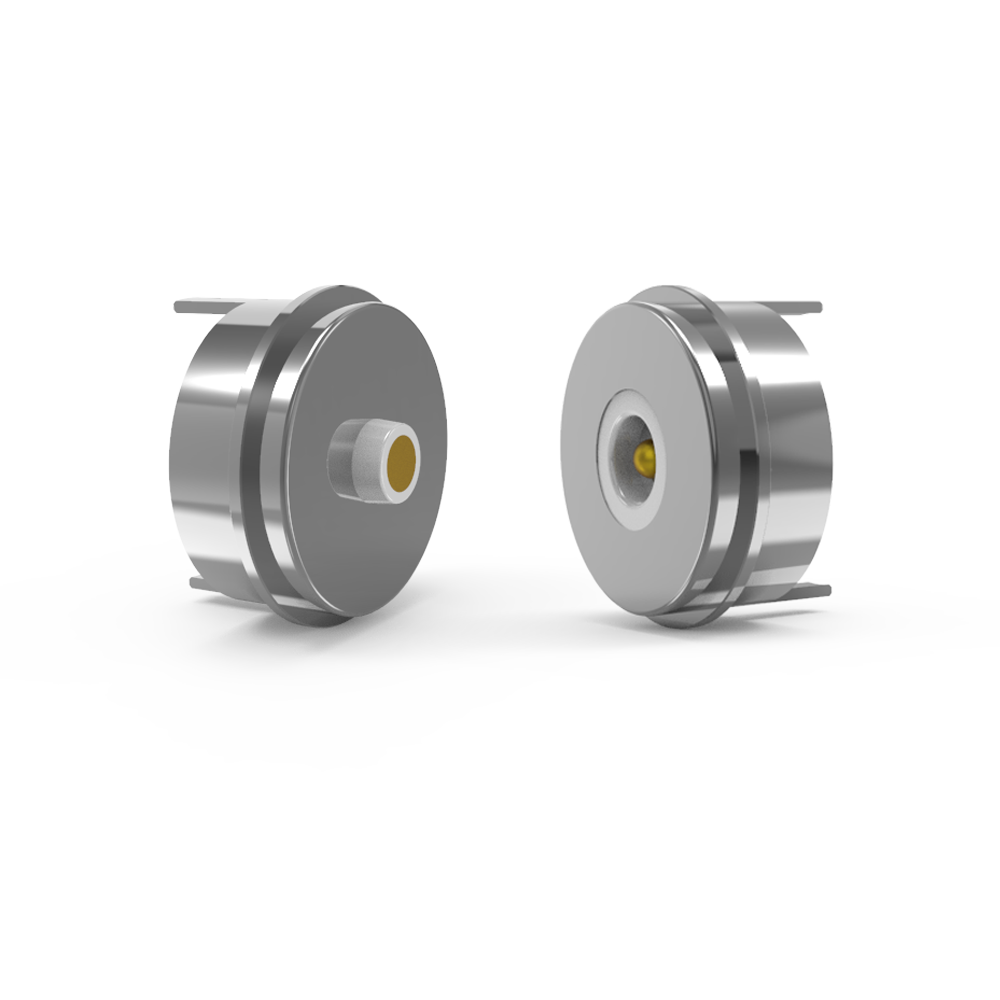

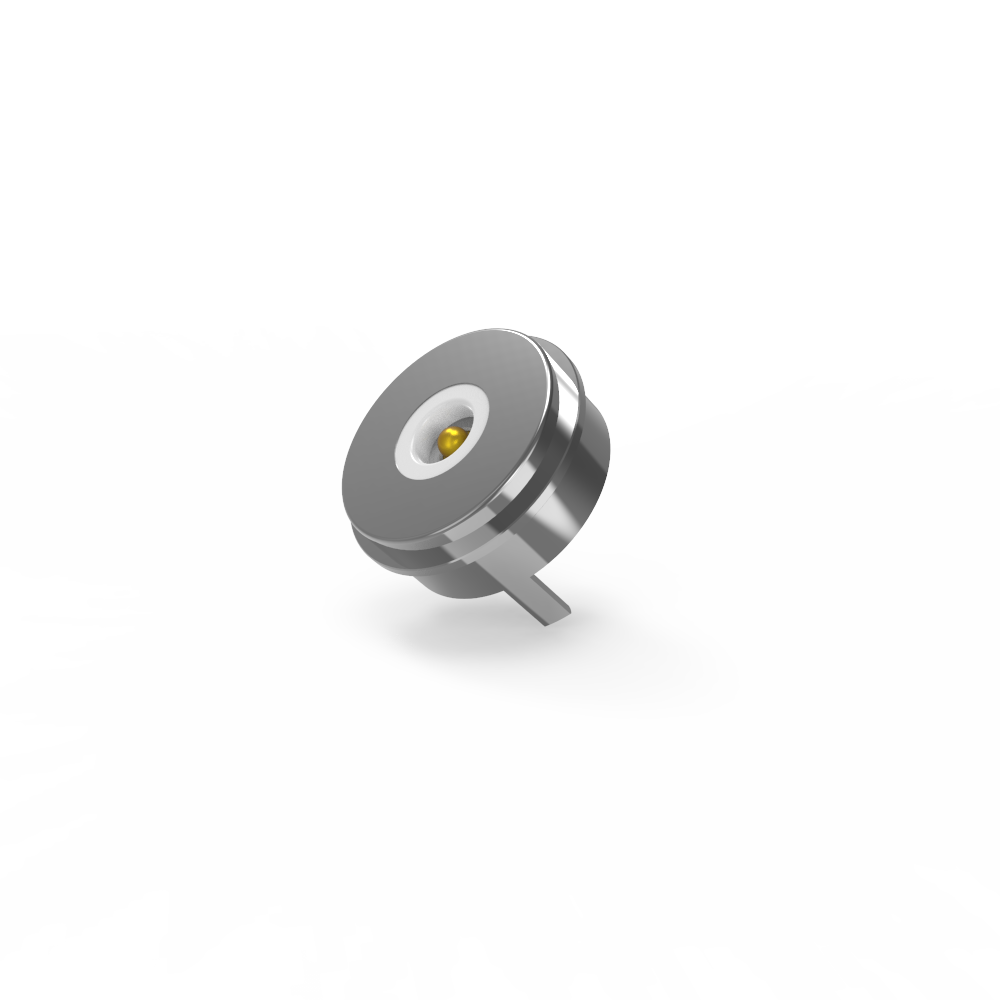

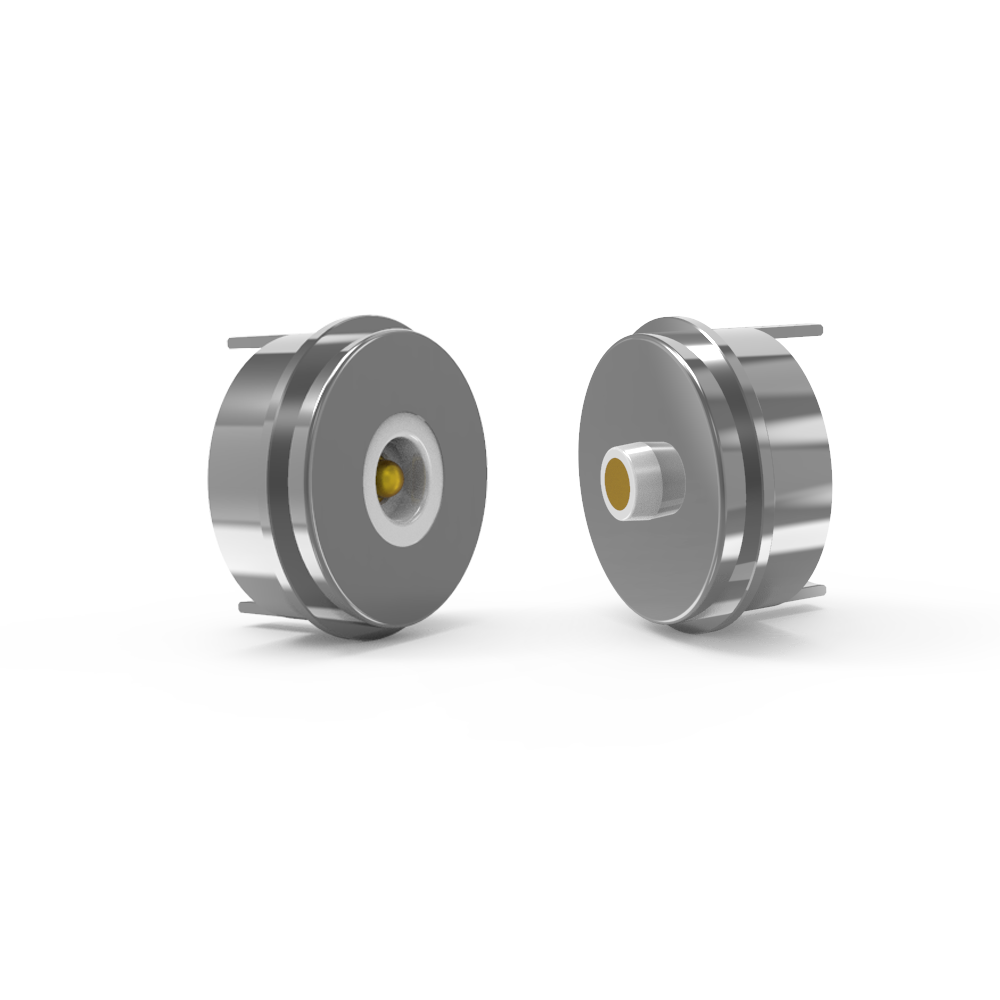

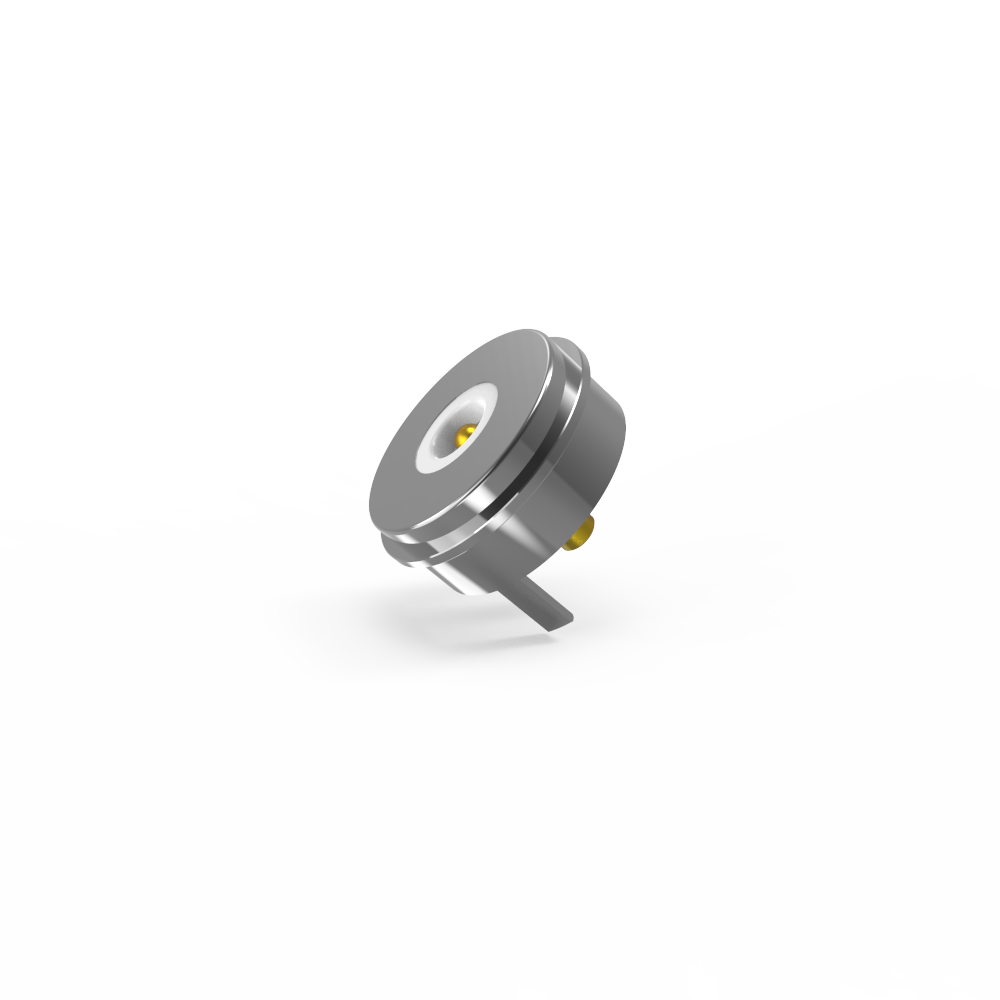

10-мм круглый магнитный разъем «папа-мама» 12 В 5 А

10-мм круглый  магнитный разъем «папа-мама» 12 В 5 А магнитный разъем питания.

UPE - профессиональное проектирование и производство магнитных разъемов, магнитных кабельных разъемов для клиентов.
Вам просто нужно предоставить нам свой идентификатор и описание применения вашей продукции с вашими требованиями, тогда наш инженер даст вам предложение, и мы также можем помочь вам завершить проектирование вашей продукции, или UPE разработает ее для вас, если вам это потребуется.

Часть магнитного разъема «папа»

...Материал:

Плунжер: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Корпус: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Пружина: SUS 304, покрытие 1U"Au;
Корпус: белый LCP+30%GF UL94 V-0;
Оболочка: бессвинцовый C6801, покрытие Ni;
Магнит: NdFeB N52, покрытие Ni
...Механические:
Усилие пружины: 80 г±20 г, при рабочем ходе 1,0 мм.
Полный ход: 1,2 мм.
Механический ресурс: не менее 50000 циклов.
...Электрические:
Напряжение: 12,0 В.
Ток: 5,0 А.
Сопротивление контакта: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание солевым туманом: 48 ч.
..& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка в плату PCB;
2. Формование и инкапсуляция после пайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением встраиваемой формы;
5. Провода можно соединять напрямую.

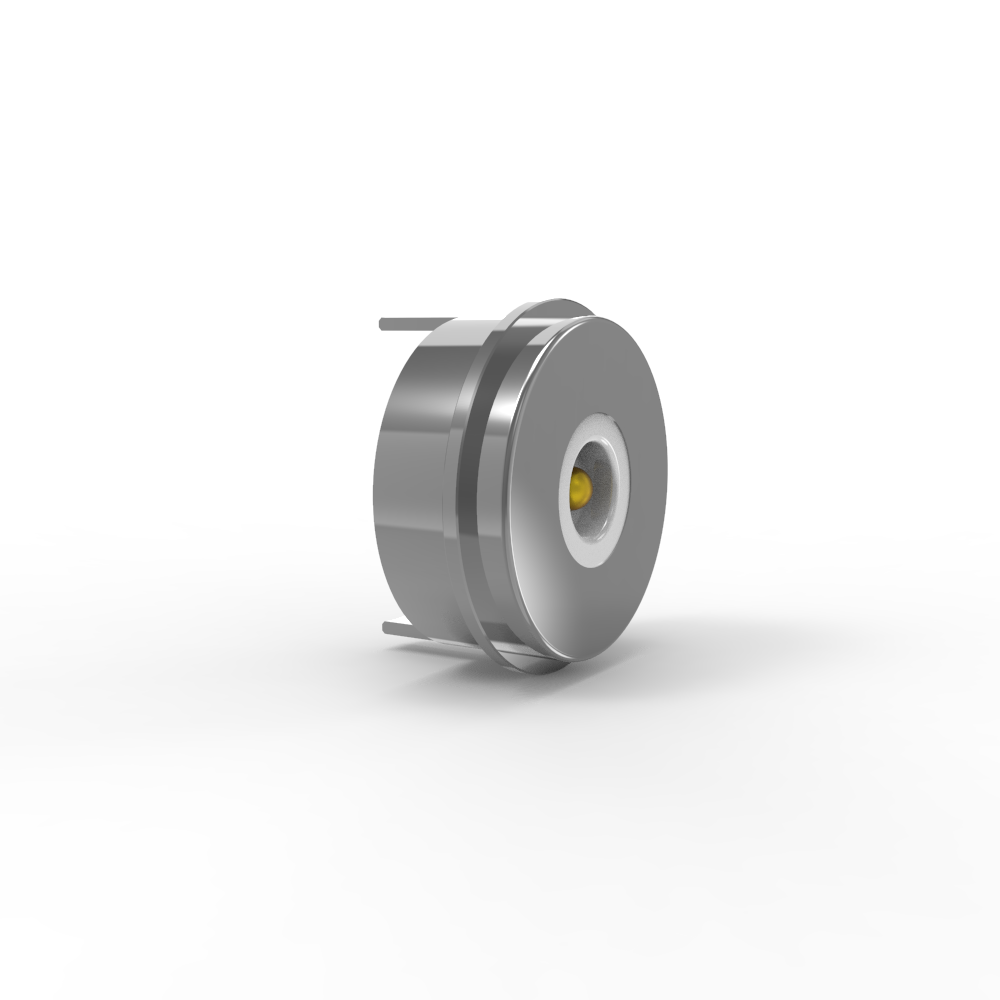

Часть магнитного разъема «мама»

...Материалы:
PIN: бессвинцовый C6801, покрытие 5U" Min Au поверх 60~100U"Ni;
Корпус: белый LCP+30%GF UL94 V-0;
Оболочка: бессвинцовый C6801, покрытие Ni;
Магнит: NdFeB N52, покрытие Ni
....Электрические:
Напряжение: 12,0 В.
Ток: 5,0 А.
Сопротивление контакта: не более 50 мΩ (PIN).
100% проверка на обрыв и короткое замыкание.
...Продукт соответствует требованиям ROHS или REACH.
...Испытание солевым туманом: 48 ч.
...& Основные размеры для проверки.
… Описание применения продукта (не ограничиваясь следующим):
1. Пайка в плату PCB;
2. Формование и инкапсуляция после пайки проводов;
3. Может быть добавлен переходной терминал этой платы PCB;
4. Литье под давлением встраиваемой формы;
5. Провода можно соединять напрямую.

Параметры магнитных разъемов постоянного тока:

Технический чертеж круглого магнитного разъема «папа»

Технический чертеж круглого магнитного разъема «мама»

Разводка печатной платы:

Преимущества магнитного разъема:

●Гуманизированный дизайн автоматического адсорбционного соединения;

●Гуманизированная защита от падения: легко извлекается из интерфейса зарядки, и устройство нелегко удалить;

●Срок службы: до 100 000–200 000 циклов;

●Водонепроницаемая конструкция: женский конец устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;

●Внешний вид магнитного разъема может быть подобран в соответствии с конструкцией устройства заказчика;

●Конструкция продукта против короткого замыкания и защита от ошибок;

●Реализация высокочастотной передачи сигнала, может заменить традиционную функцию USB2.0 HDMI 1.3 Передача видео и аудиосигнала

●Компактные женские разъемы и адаптеры для печатных плат могут обеспечивать соединения типа pogo и SMT DIP.

●Отличная степень коррозионной стойкости (48–120 ч) соответствует требованиям для использования в суровых условиях.

●Отличные расширяемые интерфейсы, которые могут реализовывать (сигнал питания, видео, аудио, разъем и т. д.)

●Время разработки короткое, стоимость изготовления пресс-формы низкая, подходит для настройки
