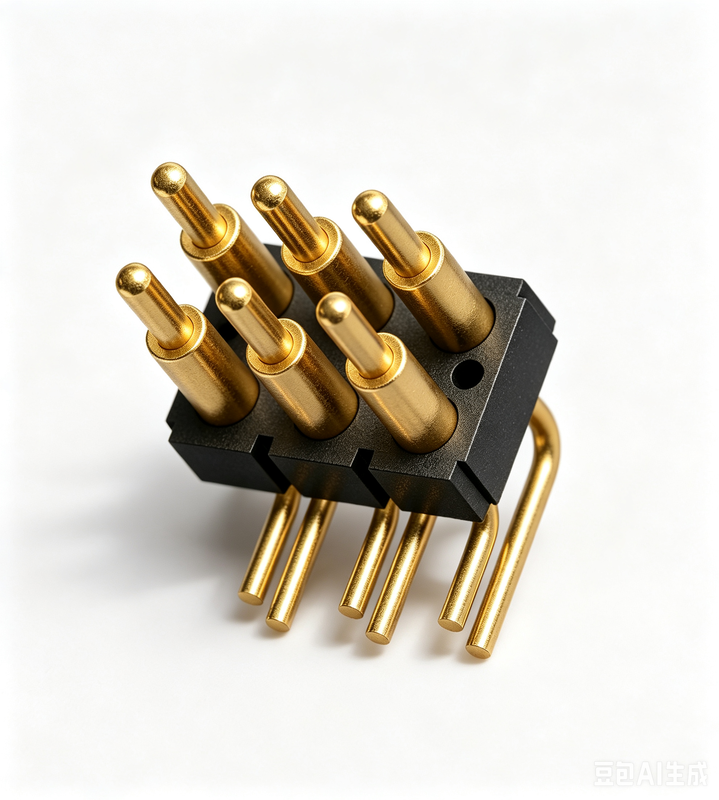

Правоугольный пружинный Pogo Pin разъем с двумя рядами по 6 контактов

Наименование марки:	UPE
Номер модели:	UPD02A-BXX-XXXX
МОК:	5000
цена:	$0.8-$3
Детали упаковки:	ЧП
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001

Документ:

2.54mm pitch Standard POGO ...EC.pdf

Имя:

Коннектор прямого угла Pogo Pin

Тип:

Прямой угол

Материал:

C3604, SUS304, THN

Пружинная сила:

70 г+/-20 г

Текущий:

1А

напряжение:

12 В постоянного тока

Продолжительность испытания:

100 000 циклов

Контактное сопротивление:

Максимально 50 миллиомм.

Тест на соленый спрей:

48 часов

Рабочая температура продукта:

260°C±5°C 20s±2s

Поставка способности:

5KPCS/день

Выделить:

Двухрядный подключатель Pogo Pin

Правоугольный Pogo Pin разъем с 6 контактами

весна - нагруженный контактный разъем pogo

Описание продукта

Настраиваемый двойной ряд правого угла 6-прицепный пружинный подключатель Pogo Pin

Union Precision Electronic Co., Ltd (UPE) специализируется на высококачественных соединителях Pogo Pin, магнитных соединителях и вспомогательных продуктах.Мы сосредоточены на непрерывных технологических инновациях и поставках продукции высокого качества..

Строительство соединителя Pogo Pin

Коннектор Pogo Pin состоит из 6 основных компонентов:

Проводка
В бочке
Весна
Керамические бусины
Жилье
Кап.

Технические спецификации

Параметр	Спецификация
Имя	Коннектор прямого угла Pogo Pin
Номер подставки	6Pin
Изолятор	Черный пластик (265°C) UL94 V-0
Проводка	Медь 5 u" Au более 60 ~ 100 u" Ni
В бочке	Медь 5 u" Au более 60 ~ 100 u" Ni
Весна	Обработка поверхности SUS
Сила пружины	70 g+/-20 g при рабочем ходе 1,0 мм
Тест на жизнь	100,000 циклов
Номинальный ток	1А Макс.
Напряжение	DC 12В
Сопротивление на контакт	Максимально 50 миллиомм
Испытание солевым спреем	48 часов
Сертификация	Продукт, соответствующий требованиям ROHS или REACH
Испытание	100% открытое и короткое испытание

Стандартные 2,54 мм соединители с пич-пого

Доступен в 2pin-40pin прямоугольной конфигурации для различных приложений.

Области применения

Наши конкурентные преимущества

Профессиональная настройка высокоточных штифтов Pogo (15A-30A серии) в серийном производстве
Разработанные стандартные мужские и женские 2-pin-40pin разъемы шириной 2,0 мм и 2,54 мм с опциями SMT / DIP / Right Angle / Solder Cup
Проверка жизнедеятельности Pogo Pin до 1,000,000 циклов
Все продукты, соответствующие стандартам HF, RoHS и REACH
100% электрическое испытание с предоставленными отчетами перед поставкой
Специальные формы доступны с небольшими структурами и высокой мощностью тока

Почему выбрать UPE?

Профессиональная услуга по настройке
Возможность быстрой выработки образцов
Строгая система контроля качества
Переработка с использованием импортных компонентов
Высокоточное испытательное оборудование
Разумные процедуры контроля затрат

Процесс заказа

Вы предоставляете рисунок или образец
Мы проводим оценку проекта.
Мы производим и отправляем образцы.
Вы одобряете образцы и размещаете заказ с 30% депозита
Мы начинаем производство.
Мы предоставляем фотографии для проверки, вы платите остаток
Мы доставляем товары курьером.

Бизнес-условия

Срок выплаты	T/T, 50% депозит, 50% остаток
Способ оплаты	T/T, PayPal, OCBC
Время обработки образца	Образец на складе: 2-3 рабочих дня / Образец на заказ: 5-7 рабочих дней
Продолжительность производства	10-15 рабочих дней
Рынки, обслуживаемые	Америка, Европа, Азия, Южная Африка
Срок сделки	EXW
Варианты перевозки	По воздуху, по морю, экспресс
Услуги	Высокое качество с разумными ценами, OEM-сервис, индивидуальные размеры, цвета и дизайн
