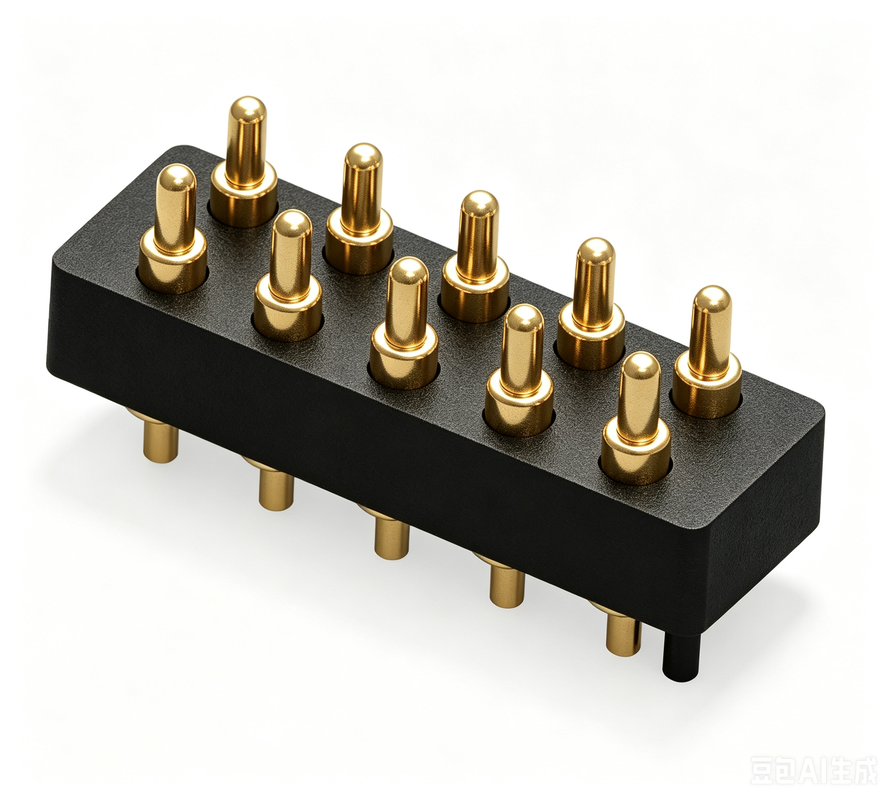

Специальный позолоченный DIP 10Pin Pogo Pin Connector для электронной электроники

Наименование марки:	UPE
Номер модели:	10 штифтовые контактные штифты с пружиной
МОК:	5000
цена:	$0.8-$3
Детали упаковки:	1000 штук/PE мешок ((в соответствии с требованиями клиента)
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9001

Имя:

Пого-контактный разъем

Тип:

ОКУНАТЬ

Материал:

C3604, SUS304, THN

Обработка поверхности:

Золотое покрытие

Контактное сопротивление:

50mΩ Максимальная рабочая высота

Тест на соленый спрей:

48 часов

Рабочая температура продукта:

260°C±5°C 20s±2s

Окружающая среда использования продукта::

80°C~130°C ((Лабораторные испытания)

Поставка способности:

5KPCS/день

Выделить:

Золотопокрытый соединитель Pogo Pin

10-конечный подводный разъем

специальный пин-пого для электроники

Описание продукта

Позолоченный разъем Pogo Pin с 10 контактами DIP

Профессиональные решения для изготовления разъемов Pogo Pin на заказ, разработанные в соответствии с конкретными требованиями заказчика. Разъемы Pogo Pin UPE имеют внутренние структуры, соответствующие спецификациям заказчика, для оптимальной производительности.

Обзор Pogo Pin

Pogo Pin - это прецизионные разъемы, используемые в мобильных телефонах и электронных продуктах для надежной передачи сигналов. Доступны в различных конфигурациях, включая плоское дно, пластину для подключения, изгиб, двойной штифт, резьбу, сварочную проволоку и типы с боковым отверстием.

Технические характеристики

Параметр	Спецификация
Изолятор	Черный пластик (265°C) UL94 V-0
Поршень	Латунь 5 мкм Au поверх 60~100 мкм Ni
Корпус	Латунь 5 мкм Au поверх 60~100 мкм Ni
Пружина	Обработка поверхности SUS
Сила пружины	70 г +/- 20 г при рабочем ходе 1,0 мм
Тест на срок службы	100 000 циклов
Номинальный ток	3А Макс.
Напряжение	DC 12V
Сопротивление контакта	50 миллиом Макс
Тест на солевой туман	48 часов
Сертификация	Соответствует ROHS или REACH
Тест	100% тест на разрыв и короткое замыкание

Стандартный разъем Pogo Pin с шагом 2,0 мм

Преимущества разъемов Pogo Pin UPE

Надежность: Технология CLIP обеспечивает стабильное электрическое соединение в условиях вибрации и ударов
Компактный дизайн: Малый размер идеально подходит для современных компактных электронных устройств
Гибкость: Адаптируется к вариациям поверхности для стабильных соединений
Простота использования: Простота установки и обслуживания
Долговечность: Выдерживает многочисленные циклы подключения/отключения

Технические возможности UPE

Профессиональные высокоточные разъемы Pogo Pin на заказ (серии 15A-30A) в массовом производстве
Стандартные разъемы типа «папа/мама» с шагом 1,27 мм, 2,0 мм, 2,54 мм (2-40 контактов)
Доступны в конфигурациях SMT, DIP, с прямым углом и с паяльной чашкой
Тест на срок службы до 1 000 000 циклов
Соответствие HF, RoHS, REACH
100% электрическое тестирование с отчетами
Пользовательские формы, малые конструкции и варианты с высоким током

Типы конструкций Pogo Pin

SMT: Конструкция с плоским дном для стабильной пайки печатных плат
DIP: Позиционирующий штифт предотвращает отклонение во время сварки печатных плат
Двойная головка: Двунаправленное соединение плата-плата без сварки
Прямой угол: Изогнутый хвост для гибкого использования пространства
Паяльная чашка: Подходит для кабельных изделий и сварки проводов
Винтовой тип: Пользовательские спецификации для уникальных требований

Почему выбирают UPE?

Профессиональная услуга по индивидуальному заказу
Возможность быстрого производства образцов
Строгая система контроля качества
Обработка с использованием импортных компонентов
Высокоточное испытательное оборудование
Разумные процедуры контроля затрат

Области применения

Процесс заказа

Предоставьте чертеж или образец
Оценка инженерной командой
Подтверждение чертежа и производство образца
Тестирование и утверждение образца
Размещение заказа с предоплатой 50%
Начинается производство
Фотографии проверки качества и окончательный расчет
Доставка через DHL, TNT, UPS, Fedex

Условия сделки

Оплата: T/T, 50% депозит, 50% остаток
Способы оплаты: T/T, PayPal, OCBC
Срок изготовления образца: В наличии 2-3 дня / На заказ 5-7 дней
Срок производства: 10-15 рабочих дней
Рынки: Америка, Европа, Азия, Южная Африка
Торговый термин: EXW
Фрахт: Воздушный, морской, экспресс

Контактная информация

Высокое качество по разумной цене, услуга OEM, принимаются любые специальные размеры, цвета, дизайны
