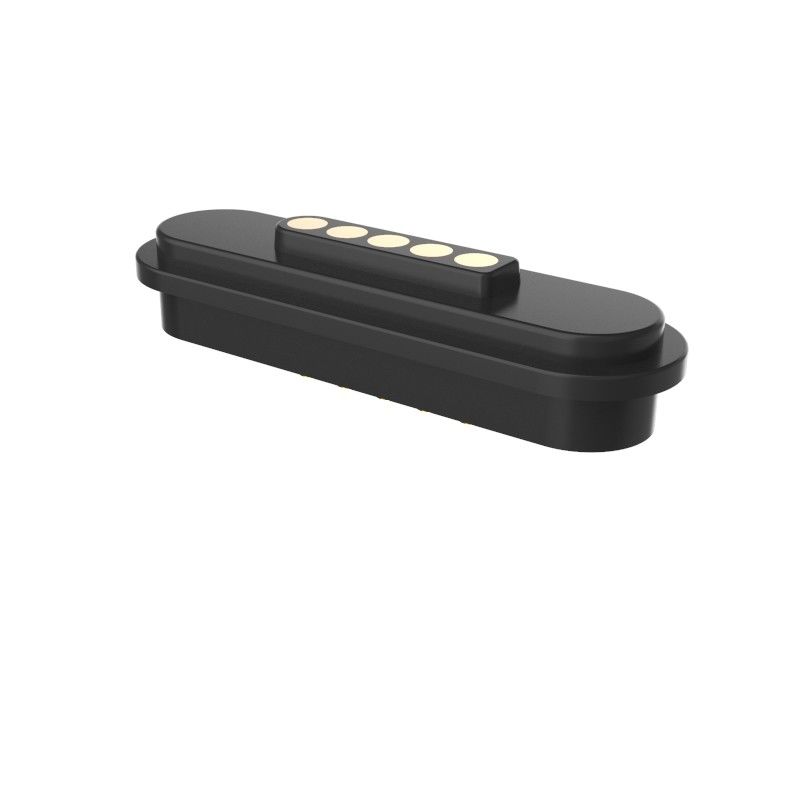

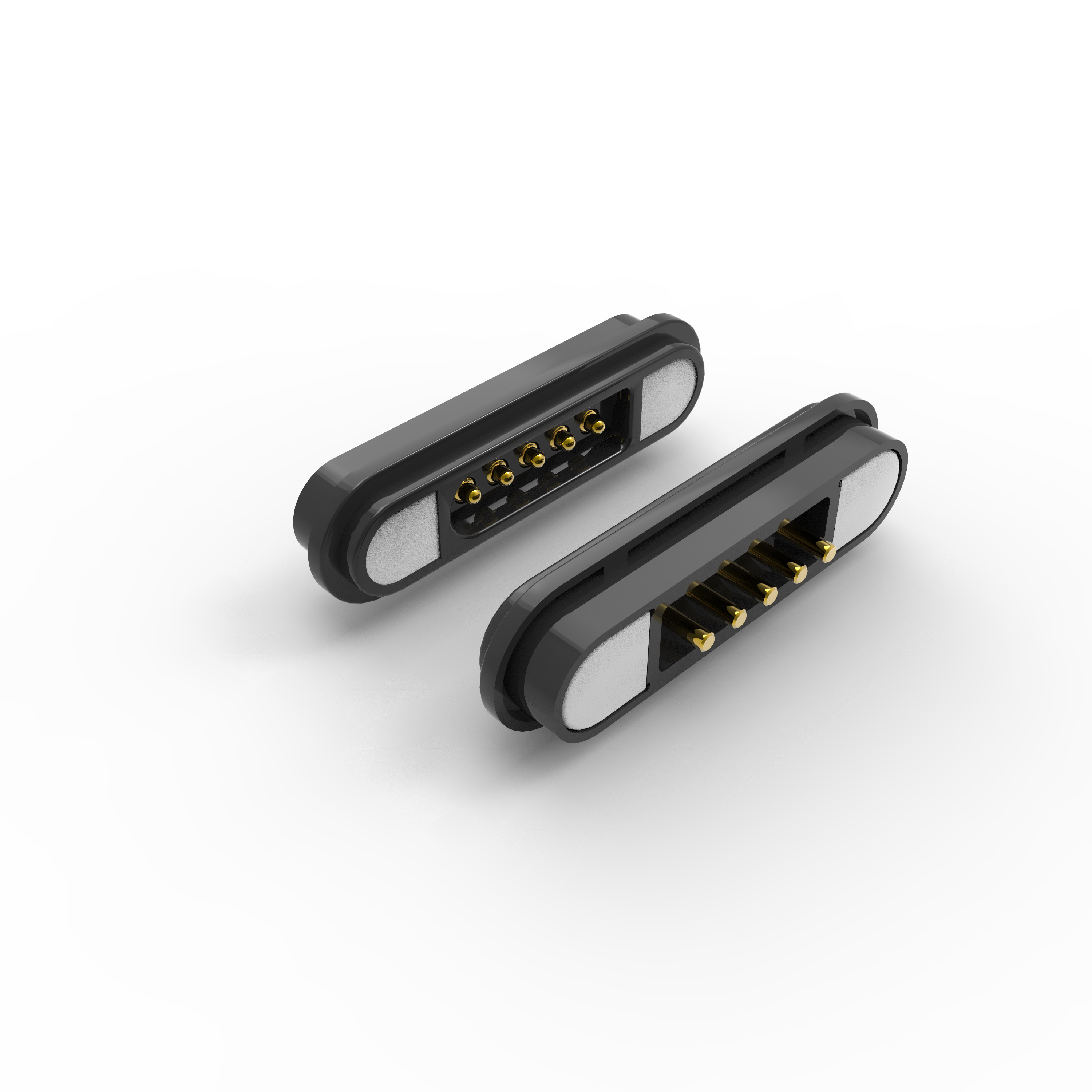

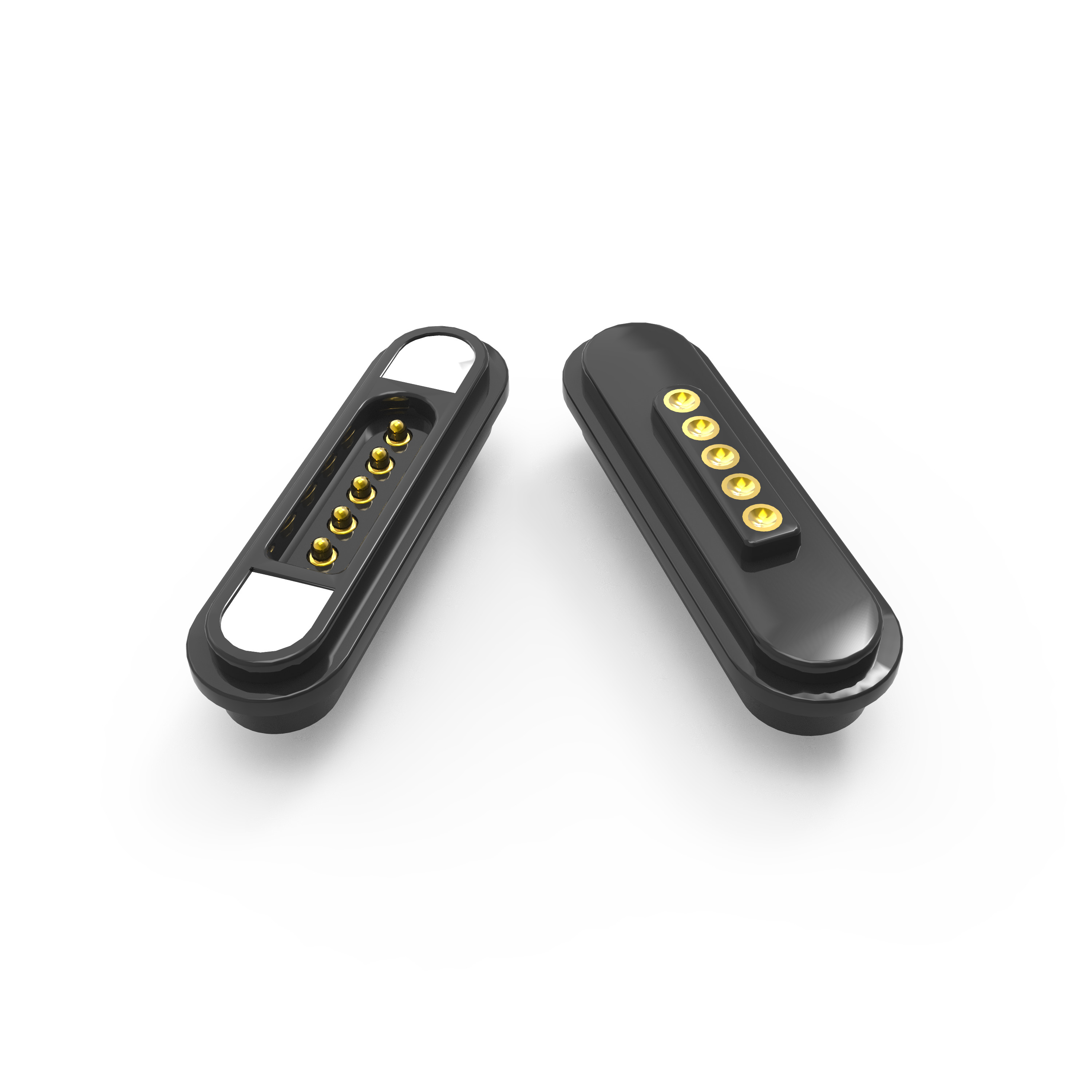

12V 5 Pin Magnetic Connector DIP Мужской и женский магнитный соединитель 3A

5pin DIP Magnetic Connector 3A Мужской и женский терминал зарядки

Этот продукт, по-видимому, являетсямагнитный стыковочный разъемсконтактная игла из позолоченной латуни,Пластиковый корпус HTN, имагнит неодимаНиже приведена структурированная разбивка его основных характеристик и спецификаций:

1Материалы и строительство

Пого Пин:Позолоченная латунь (желтая металлическая часть иглы) для устойчивости к коррозии и хорошей проводимости.

Пластиковые корпуса: HTN (высокотемпературный нейлон) + 30% наполнителя, UL94 V-0 (огнеупорный, самотушающийся).Черный цвет, устойчивый к высокой температуре.

Магнит:Постоянный магнит из неодима железобора (NdFeB)(высокая магнитная прочность).

Факультативное покрытие эпоксидной смолой для коррозионной стойкости (проходит 48-часовое испытание соляным спреем).

2Механические свойства

Сила пружины: 80 g ± 20 g при рабочей высоте 1,0 mm.

Магнитная сила стыковки:> 600 г(обеспечивает сильную привязанность мужчины и женщины).

Продолжительность службы:50,000+ циклов спаривания(долговечный для повторного использования).

Конструкция противокороткого токаПредотвращает случайные электрические шорты.

Маркировка полярности: Ясная идентификация для правильного электрического направления.

3. Электрические свойства

Номинальное напряжение:12 В постоянного тока.

Постоянный ток:3.0A.

Сопротивление на контакт:≤ 50 мΩ(низкая импеданс для эффективной передачи мощности).

Испытание высокого напряжения:1000 В переменного тока / 1000 В постоянного тока, 0,5 мА для3 секунды.(обеспечивает целостность изоляции).

4. Экологическое и соответствие

Соответствует требованиям RoHS и REACH(без опасных веществ).

Ограничение уровня пламени: UL94 V-0 (подходит для строгих требований безопасности).

5. Приложения

Этот магнитный разъем универсален для:

1. Сплав ПКБ: Подключательная установка для платок.

2. Переплавка/покрытие: Совместима с капсулами после сварки.

3. Терминальное соединение: может взаимодействовать с терминалами проводов.

4. Впрыскивание: Подходит для формованных сборок.

5. Прямая пайка проволокиПозволяет устанавливать проволоку вручную.

Почему выбрать UPE:

.Быстрое создание прототипов: 3-5 дней для образцов

.Экономичное: Конкурентоспособные цены MOQ

.Обеспечение качества: 100% автоматизированное тестирование

.Высокотехнологичное производствос высокоточной машиностроением

.Систематический контроль качествадля постоянной работы

Параметр магнитных соединителей 5Pin:

Технический чертеж мужского соединителя с пятиконечным звеном (основные размеры):

Технический чертеж женского магнитного соединителя с 5 пин (ключевые габариты):

Преимущества магнитного соединителя:

1)Опыт автоматического адсорбционного подключения; легкая эксплуатация;

2) Использует магнитный интерфейс для более легкого снятия устройства.

3) Высокий жизненный цикл. Он поддерживает 50 000-300 000 жизненных периодов повторного присоединения;

4) легко настроить водонепроницаемую конструкцию, самка может достичь пылестойкости и водонепроницаемости (IP68);

5) Поддерживать высокий ток (3A-20A), быстрее перезаряжать;

6)Отличный уровень коррозии (48H-120H) отвечает суровым условиям;

8)Форма, адаптированная для соответствия формы продукта, улучшение точки продажи продукта;

9)Позиционирование магнита, использование магнитов и конструкция для защиты двойной цепи

направление ((Ориентировано на пользователя и удобно для пользователя)

10)Отличная масштабируемость интерфейса,Можно достичь ((Сигнал питания видео аудио-разъем и т.д.));

11) Время разработки короткое, недорогая форма для настройки;

12) Предоставляет надежную высокочастотную передачу сигнала.0

Как сделать заказ
* Вы отправляете нам рисунок или образец

* Профессиональная инженерная команда проводит оценку

* Вы проверяете рисунок и мы делаем образец, чтобы отправить вам

* Вы проверяете образец и одобряете, затем делаете заказ и платите 50% депозита

* Мы начинаем производить продукт

Когда товар будет готов, мы сделаем фото для вашего чека, а вы заплатите остаток.

* Мы доставляем продукцию вам с помощью DHL, TNT, UPS, FedEx

Срок оплаты:T/T, 50% депозит, 50% остаток

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы

Любые вопросы, пожалуйста, отправьте наUnion@upetech.net
