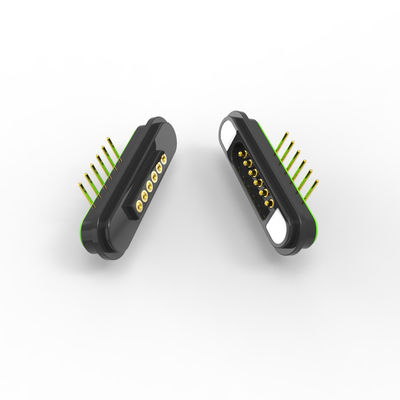

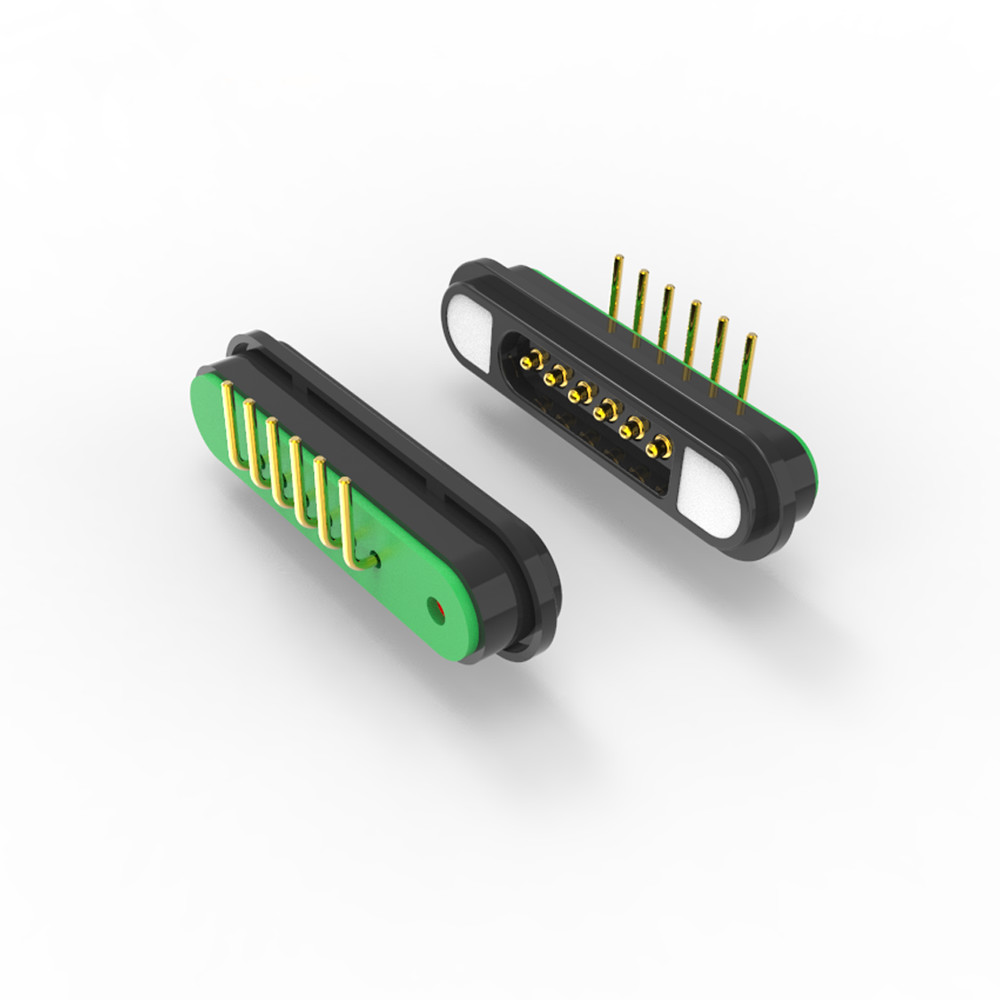

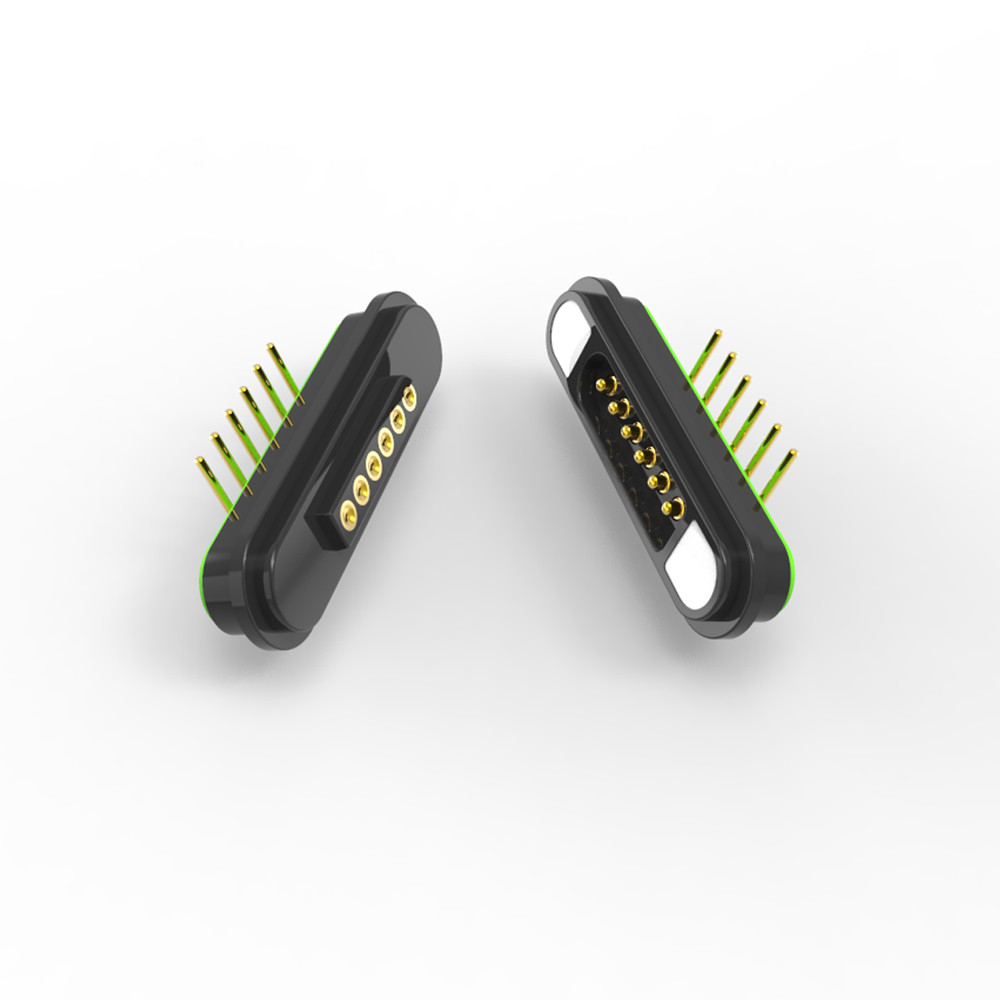

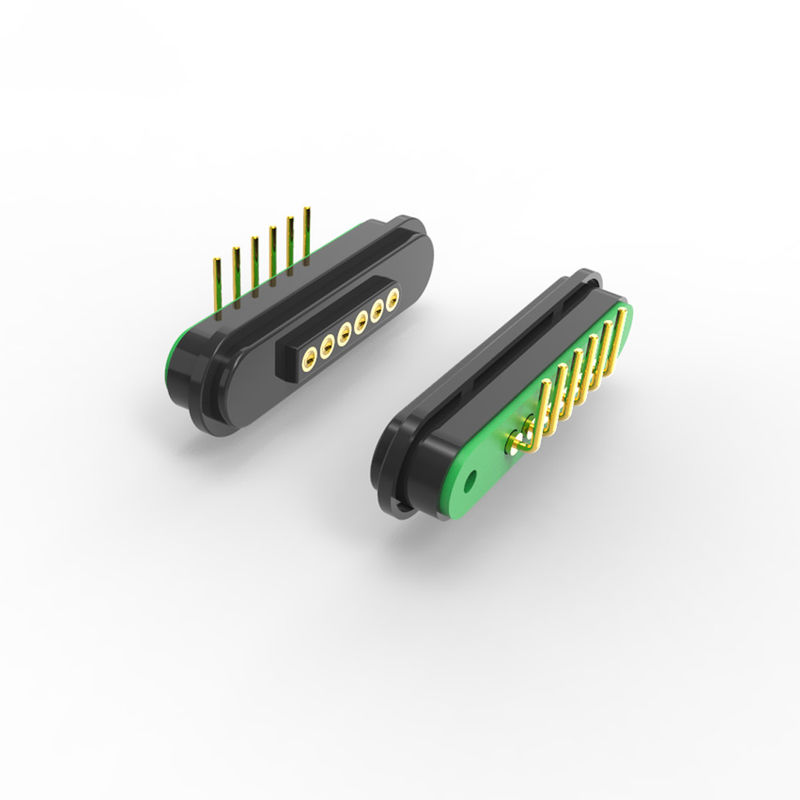

5A 6pin мужской и женский прямоугольные магнитные разъемы для ручного устройства, женский шприц имеет выпуклую поверхность.
*Золотопокрытый корпус HTN, магнит NdFeB, 12V/5A, UL94 V-0*
1. Ключевые особенности
Дизайн прямоугольного: экономит место для монтажа ПКБ в компактных устройствах.
Конфигурация с 6 булавками: поддерживает питание (12В/5А) + сигналы данных.
Сильное магнитное соединение: ≥ 600G удерживающая сила (NdFeB магнит).
Высокая долговечность: 50 000+ циклов спаривания, UL94 V-0 огнеупорный.
Конструкция противокороткого токас четкой маркировкой полярности.
2Материалы и строительство
|
Компонент
|
Спецификация
|
|
Контакты
|
6 штифтов (мужчина/женщина), латунная основа с позолоченным покрытием (сопротивление ≤ 50mΩ).
|
|
Жилье
|
HTN + 30% наполнитель, UL94 V-0 черный (устойчивый к высоким температурам).
|
|
Магнит
|
NdFeB (неодимовый) с дополнительным эпоксидным покрытием (проходит испытание соляным распылением в течение 48 часов).
|
3Механические и электрические свойства
|
Параметр
|
Стоимость
|
|
Сила пружины (на клин)
|
80 g ± 20 g @ 1,0 мм отклонения.
|
|
Магнитная сила
|
≥ 600G (адгезия между мужчиной и женщиной).
|
|
Номинальное напряжение
|
12 В постоянного тока.
|
|
Нынешний рейтинг
|
3A непрерывный / 4A пик.
|
|
Сопротивление на контакт
|
≤ 50mΩ на один пин.
|
|
Операционная температура
|
-30°C до +85°C.
|
Технический чертеж мужского соединителя с пятиконечным звеном (основные размеры):
Технический чертеж женского магнитного соединителя с 5 пин (ключевые габариты):
Почему выбрать UPE:
Быстрый прототип: 3-5 дней для образцов
. Экономично: Конкурентоспособные цены MOQ
Обеспечение качества: 100% автоматизированное тестирование
Высокотехнологичное производствос высокоточной машиностроением
Систематический контроль качествадля постоянной работы
Преимущества магнитного соединителя:
1)Опыт автоматического адсорбционного подключения; легкая эксплуатация;
2) Использует магнитный интерфейс для более легкого снятия устройства.
3) Высокий жизненный цикл. Он поддерживает 50 000-300 000 жизненных периодов повторного присоединения;
4) легко настроить водонепроницаемую конструкцию, самка может достичь пылестойкости и водонепроницаемости (IP68);
5) Поддерживать высокий ток (3A-20A), быстрее перезаряжать;
6)Отличный уровень коррозии (48H-120H) отвечает суровым условиям;
8)Форма, адаптированная для соответствия формы продукта, улучшение точки продажи продукта;
9)Позиционирование магнита, использование магнитов и конструкция для защиты двойной цепи
направление ((Ориентировано на пользователя и удобно для пользователя)
10)Отличная масштабируемость интерфейса,Можно достичь ((Сигнал питания видео аудио-разъем и т.д.));
11) Время разработки короткое, недорогая форма для настройки;
12) Предоставляет надежную высокочастотную передачу сигнала.0
