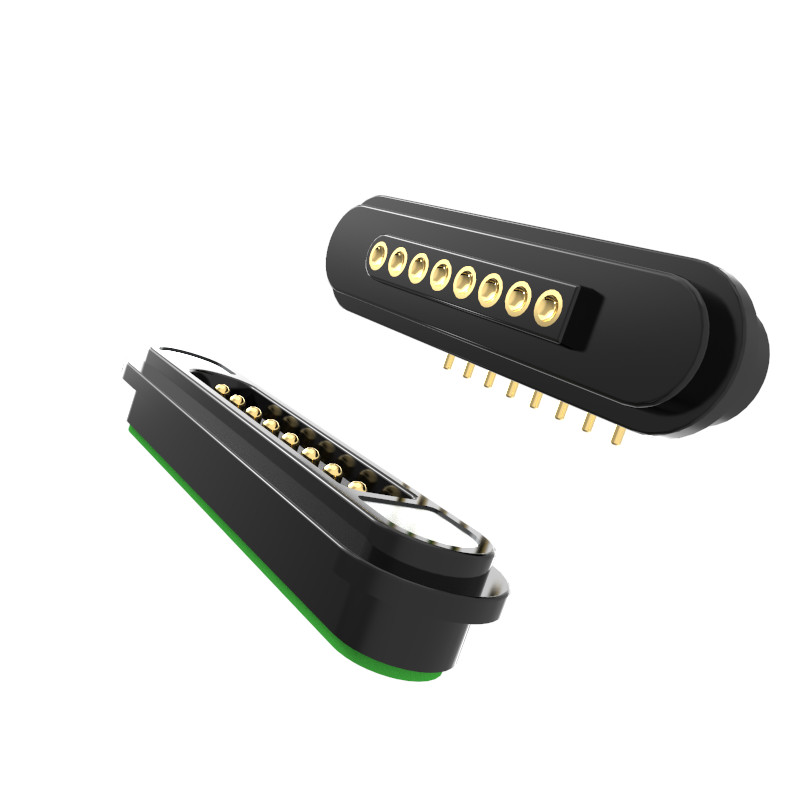

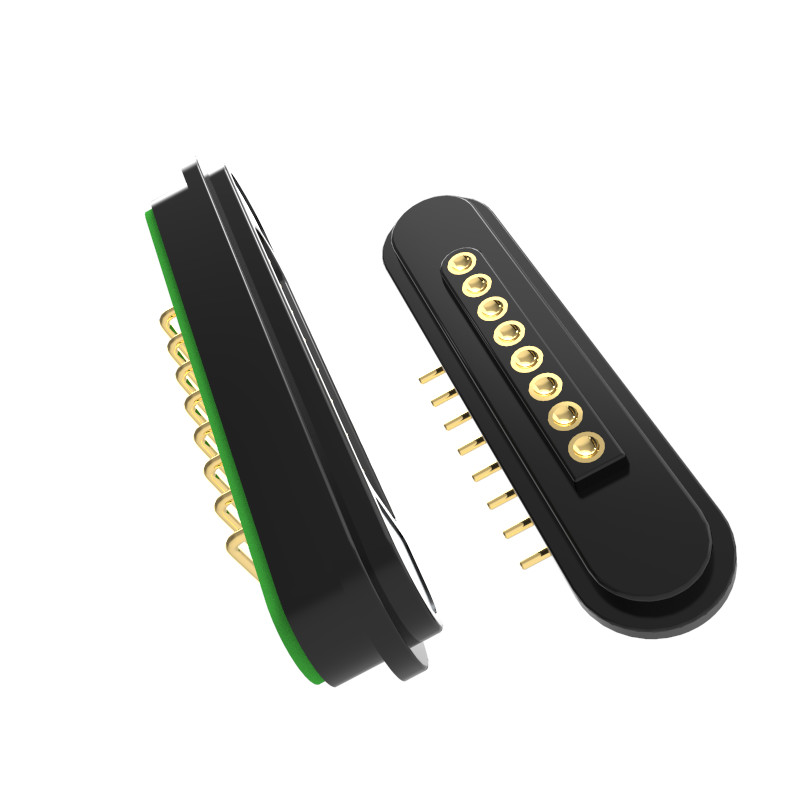

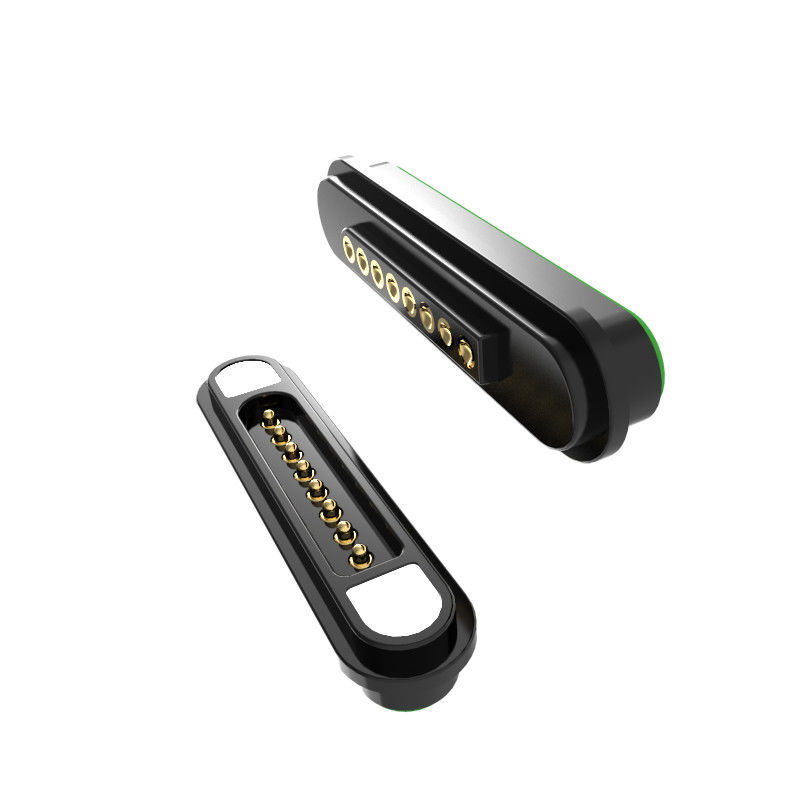

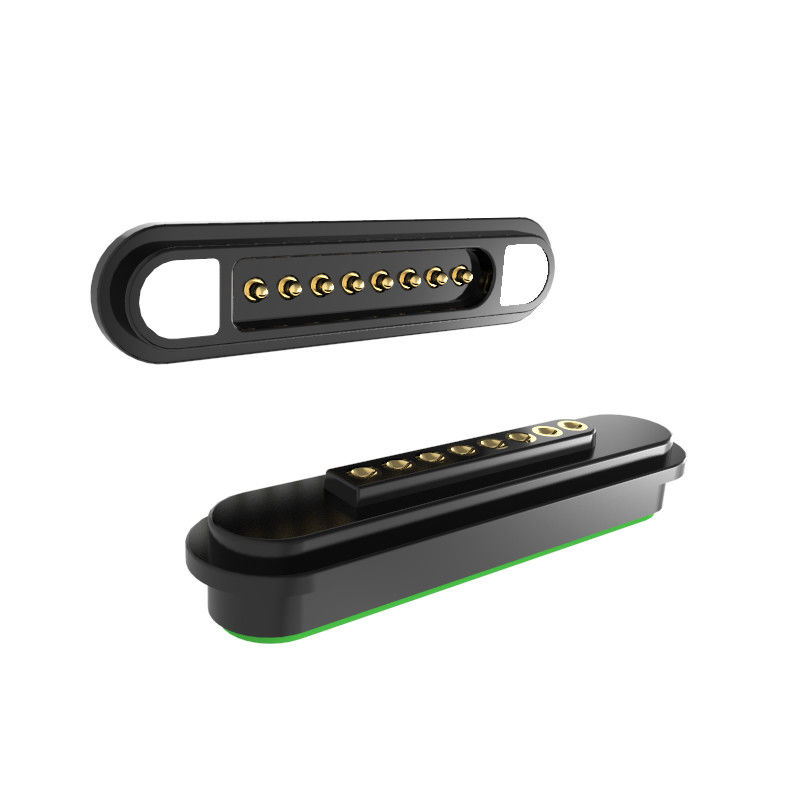

Правый угол магнитные соединители 8 штифтов пружинный загруженный соединитель мужской женский

Прямоугольный 8pin мужской женский магнитный пого пин заряжающий пружинный загруженный разъем, женский пин вьющийся.

1Материалы и строительство

Металлическая игла (контактная булавка)

Позолоченная латунь (для коррозионной стойкости и проводимости).

Пластиковые корпуса:

HTN (высокотемпературный нейлон) + 30% наполнителя.

UL94 V-0 (огнеупорный, самотушающийся).

Черный цвет, выдерживает высокие температуры.

Магнит:

Неодимовый железоборовый (NdFeB) постоянный магнит (высокая магнитная сила).

Факультативное покрытие эпоксидной смолой для коррозионной стойкости (проходит 48-часовое испытание соляным спреем).

2Механические свойства

Сила пружины:80 g ± 20 g при рабочей высоте 1,0 (обеспечивает стабильное контактное давление).

Срок службы:≥ 50 000 циклов спаривания

Сила магнитного притяжения:≥ 450 г междумужские и женские части (сильное удержание для надежного стыковки).

3. Электрические свойства

Номинальное напряжение:12 Вт.

НепрерывныйРаботаТекущий:5.0А.

Контактное сопротивление (Pin):≤ 50mΩ (низкая импеданс для эффективной передачи мощности).

Испытание высокого напряжения:

1000В переменного тока, 0,5mA, 3 сек.

DC 1000В, 0,5mA, 3 секунды

Безопасность и соответствие

Конструкция против короткого замыкания:Предотвращает случайные электрические шорты.

Полярность и направление маркировки:Ясная идентификация для правильного спаривания.

Экологические стандарты:

Соответствует требованиям ROHS и REACH(без свинца и опасных веществ)

Объяснение применения продукта (не ограничивается следующим):

1. ПКБ-карта может быть сварлена с помощью подключения;

2- формообразование и формообразование путем впрыска;

Параметр магнитных соединителей с 8 булавками:

Магнитные соединители 8pin мужского пола:

8pin женские магнитные разъемы:

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Конкурентные преимущества компании UPE:

1Высокотехнологичное производство
Использует передовые методы производства для превосходного качества продукции.

2Систематическая система управления
Упрощенные процессы обеспечивают эффективность и последовательность в производстве.

3Сертификация ISO 9001
Демонстрирует приверженность международным стандартам управления качеством.

4Соответствие RoHS
Все продукты отвечают требованиям ограничения опасных веществ (RoHS), обеспечивающим экологические и безопасные стандарты.

5.Краткое время разработки
Быстрее прототипирование и производственные циклы, что позволяет быстрее поставлять на рынок.

6Конкурентоспособные цены и стабильное качество
Экономически эффективные решения без ущерба для надежности.

Почему клиенты выбирают нас?

1Профессиональное обслуживание

2. Быстрое производство образцов

3Строгая система контроля качества

4Переработка с использованием импортных компонентов

5. высокоточное испытательное оборудование

6- разумные процедуры контроля затрат

7. Продукты экологических стандартов

Применение магнитных соединителей:

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
