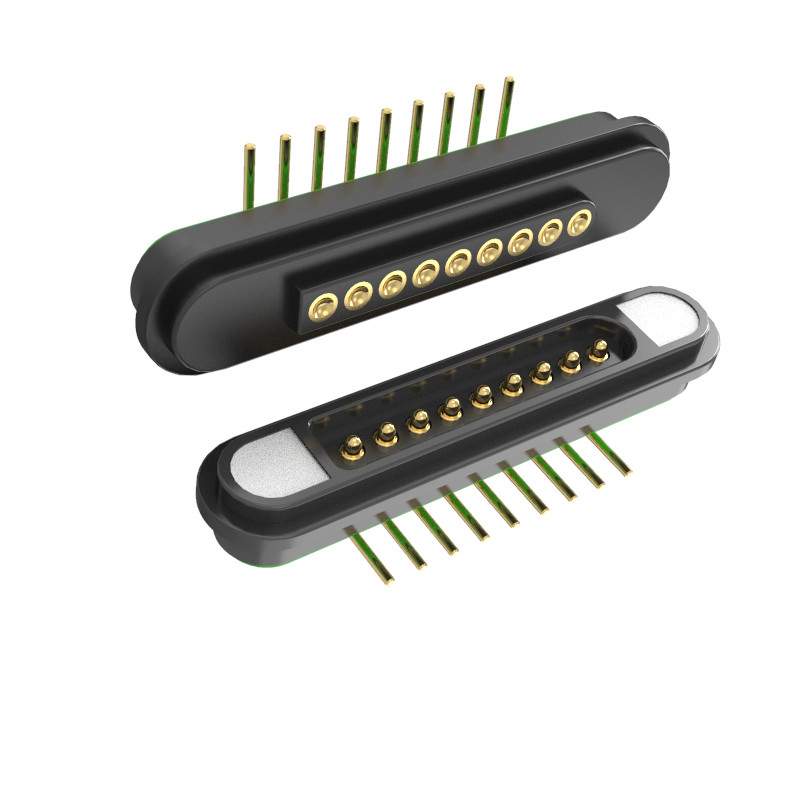

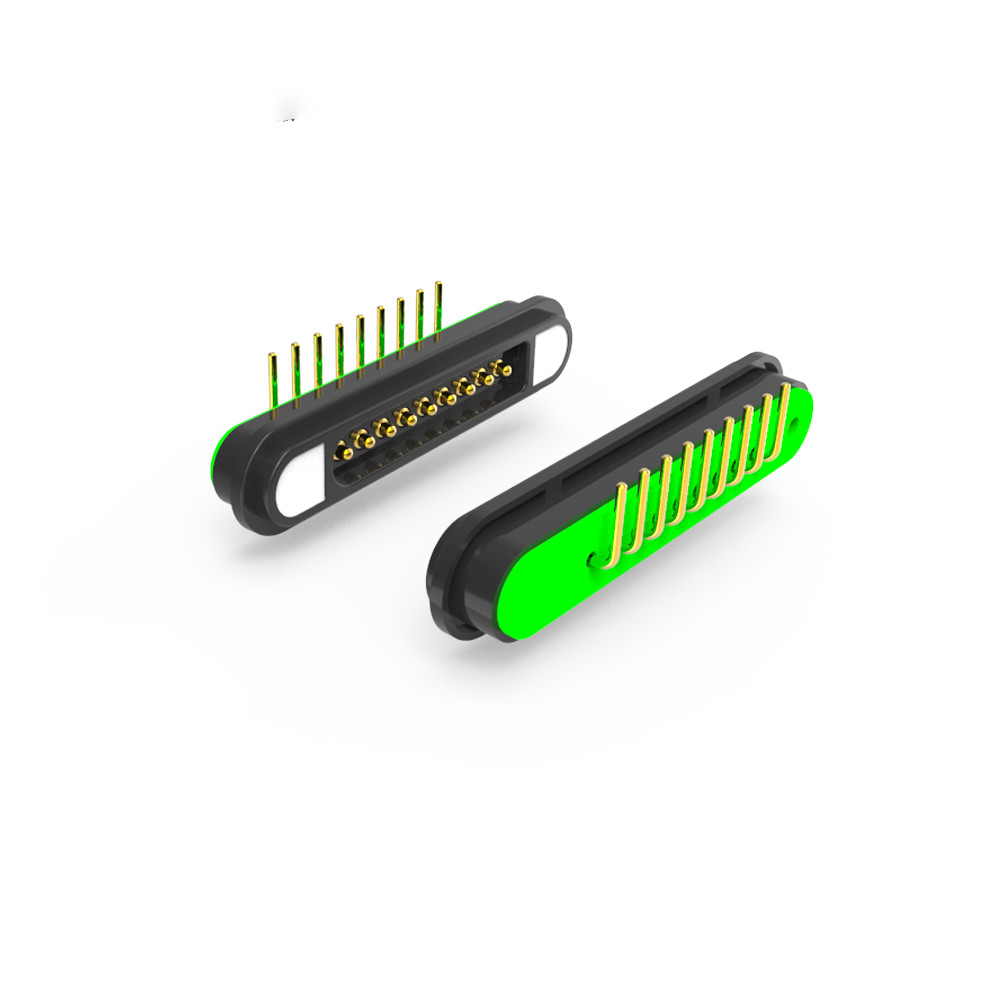

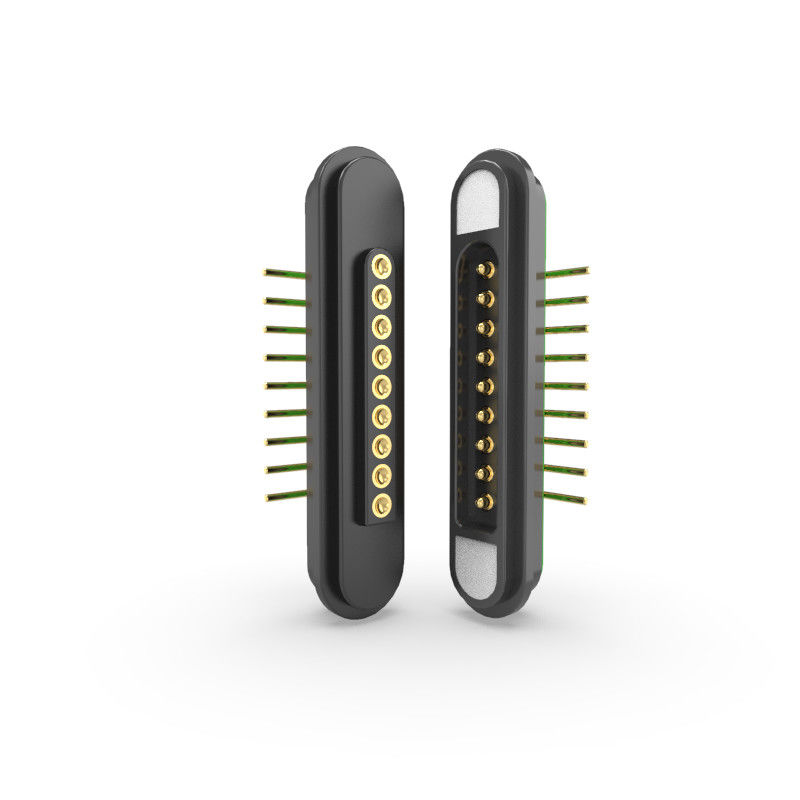

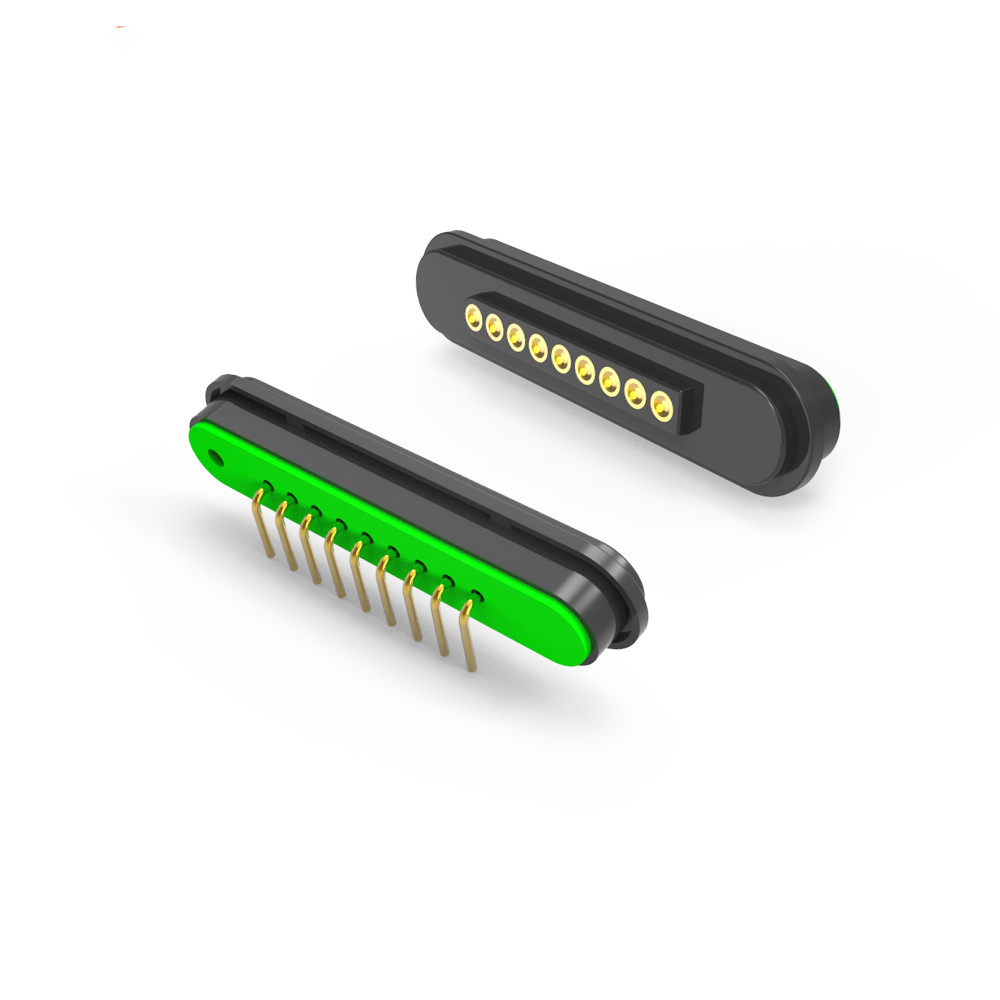

9 Магнитные соединители 5А Магнитный соединитель ПКБ Черный Мужчина и женщина

9pin PCB Magnetic Connector 5A Мужской и женский магнитный терминал зарядки,UPE - это компания по производству магнитных соединителей высокого тока.

Ключевые особенности

Дизайн с 9 булавками: поддерживает передачу энергии + данных или многосхемы.

Высокий номинальный ток: 5A на кнопку (регулируемый для более высоких требований).

Материал:

Ключи: позолоченная латунь (Au/Ni) для низкого сопротивления (≤50mΩ) и окислительности.

Оборудование: HTN+30% UL94 V-0 пластик (отстойный к огню, высокотемпературный).

Магнит: N52 NdFeB с Ни-пластировкой (>450 г магнитной силы).

Надежная производительность

50Более тысячи циклов спаривания.

Противокороткое замыкание и защита от обратной полярности (настраиваемая).

Соответствие: Соответствие требованиям ROHS/REACH.

Электрические спецификации

Напряжение: 12 В (можно настроить до 24 В).

Ток: 5A на один пин (всего 45A для всех пин).

Испытание высокого напряжения: AC/DC 1000V, 0,5mA, 3 секунды.

Зачем выбирать наш 9-конечный магнитный разъем?

✔ Модульный дизайн: настроить расположение пинов (например, 5 мощных + 4 данных).

✔ Прочность: выдерживает солевые спреи (48H), высокие температуры и повторное спаривание.

✔ Безопасность: проверенная изоляция 1000В и защищенная от короткого замыкания.

Параметр магнитных разъемов с 9-угольным контактом:

Магнитные разъединители мужского пола с 9 булавками:

9pin женские магнитные разъемы:

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Применение магнитных соединителей

Высокопроизводительные магнитные разъемы UPE предназначены для надежности в различных отраслях промышленности.

1.Электроника и интеграция ПКБ(например,Подключения к ПКБЦифровые камерыПринтеры и картриджей)

2.Промышленность и автомобилестроение(Электрические транспортные средства (EV) /Сенсоры ручки для гольфа /Телефонное оборудование)

3.Медицинские и безопасные критически важные устройства(Сердечные дефибрилляторы

Медицинская диагностика (Стерилизуемая и надежная передача сигнала/силы)

4.Потребительские и умные устройства

.Ноутбуки/Таблетки/ПК

.Светодиодный осветительный прибор ️ Плоские светильники, фонари и модульные светильники.

.Электростанции без искры, высокоэффективные терминалы зарядки.

5.Приложения для дома и Интернета вещей

.Маленькие бытовые приборы ️ очистители воздуха, зеркала и кухонные приборы.

.Продукты передачи сигнала (Signal Transmission Products) - аудио/видео оборудование, датчики и модули Интернета вещей.

Конкурентные преимущества компании UPE:

1Высокотехнологичное производство
Использует передовые методы производства для превосходного качества продукции.

2Систематическая система управления
Упрощенные процессы обеспечивают эффективность и последовательность в производстве.

3Сертификация ISO 9001
Демонстрирует приверженность международным стандартам управления качеством.

4Соответствие RoHS
Все продукты отвечают требованиям ограничения опасных веществ (RoHS), обеспечивающим экологические и безопасные стандарты.

5.Краткое время разработки
Быстрее прототипирование и производственные циклы, что позволяет быстрее поставлять на рынок.

6Конкурентоспособные цены и стабильное качество
Экономически эффективные решения без ущерба для надежности.

Почему выбрать UPE?

.Опыт настройки:Мы разрабатываем магнитные подключения и другие решения, соответствующие вашим уникальным потребностям.

.Поддержка от конца к концу:От концепции до производства мы предоставляем комплексные исследования и разработки и производственные услуги.

.Различные применения:Наши разъемы оптимизированы для долговечности, эффективности и бесперебойной связи в различных отраслях.

.Партнерство с UPE для создания передовых магнитных разъемов, сочетающих в себе точность, производительность и гибкость

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
