3А Магнитные соединители Мужчина и женщина Пого Магнитный соединитель Правый угол

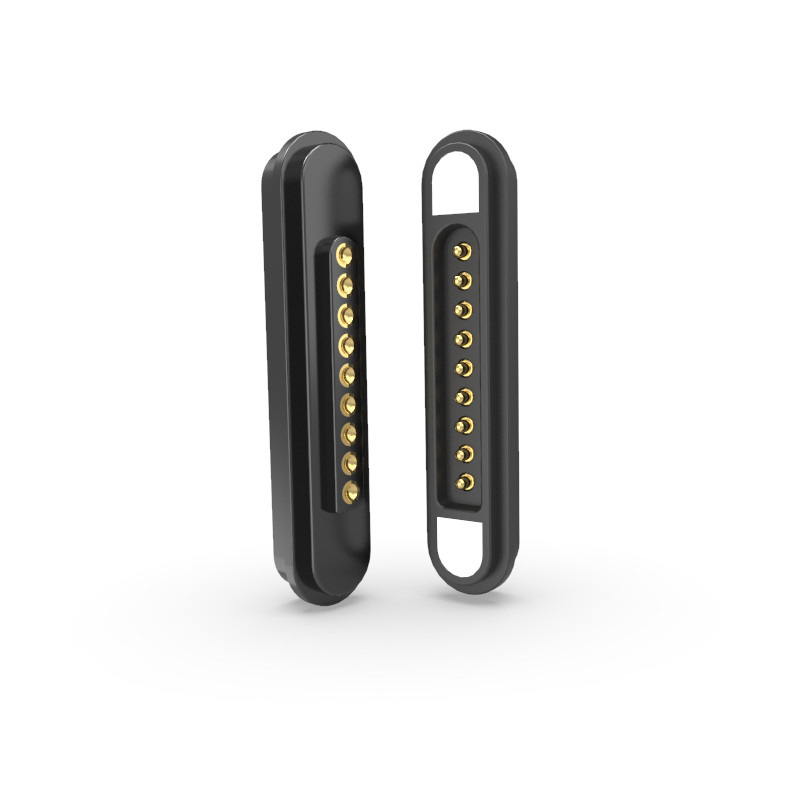

3A Правый угол 9 пин пого магнитный разъем мужской и женский для планшета

Магнитные разъемы с 9 булавками с высокотемпературным нейлоновым корпусом и магнитами NdFeB для надежной установки.

1. Материалы и покрытие

Пины пого

Материал: латунь (пленгер и бочка)

Покрытие: золото (Au) над никелем (Ni) → Обеспечивает низкую контактную стойкость, коррозионную стойкость и долговечность.

Жилье

Материал: HTN (высокотемпературный нейлон) + 30% стекловолокна (GF) → высокая механическая прочность, теплостойкость.

Цвет: черный

Уровень воспламеняемости: UL94 V-0 → Самотушающийся, подходящий для применения с высокой безопасностью.

Магнит

Тип: NdFeB (Neodymium Iron Boron), класс N52 → Сильная магнитная сила (самый высокий класс для коммерческого использования).

Покрытие: Никель (Ni) → Предотвращает коррозию магнита.

2Электрические спецификации

Рабочее напряжение: 12В постоянного тока

Рабочий ток: 5,0 А → Подходит для применения с умеренной мощностью (например, ноутбуки, медицинские устройства).

Контактное сопротивление (PIN): ≤ 50mΩ (Max) → Обеспечивает эффективную передачу мощности с минимальными потерями.

Испытание высокого напряжения:

AC/DC 1000V, 0,5mA, 3 секунды → Подтверждает изоляцию и диэлектрическую прочность.

3. Ключевые особенности

Соответствие: ROHS & REACH → Без опасных веществ (свинца, ртути и т.д.).

Магнитная сила: ≥450g → Сильное удержание для безопасных соединений.

Конструкция безопасности: защита от короткого замыкания → предотвращает повреждение при случайном контакте.

4. Потенциальное применение

Потребительская электроника: магнитные заряды для ноутбуков, планшетов или носимых устройств.

Медицинские/промышленные устройства: безопасные, съемные электросоединения.

Автомобильная/аэрокосмическая промышленность: высоконадежные соединители в суровых условиях.

5. Преимущества

✔ Прочность: покрытие из позолоченной латуни + HTN устойчиво к износу и жары.

✔ Высокая емкость тока: 5А подходит для обработки энергоемких устройств.

✔ Сертификат безопасности: UL94 V-0 для легковоспламеняющихся и испытаний на высокое напряжение.

✔ Сильный магнит: магниты класса N52 обеспечивают стабильное прикрепление.

Параметр магнитных разъемов с 9-угольным контактом:

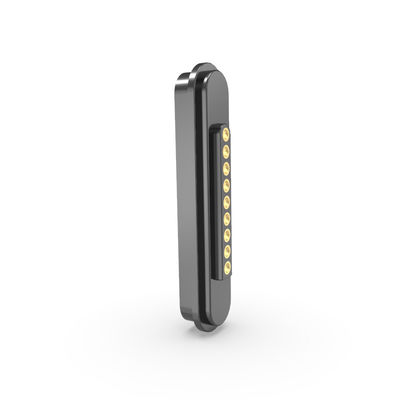

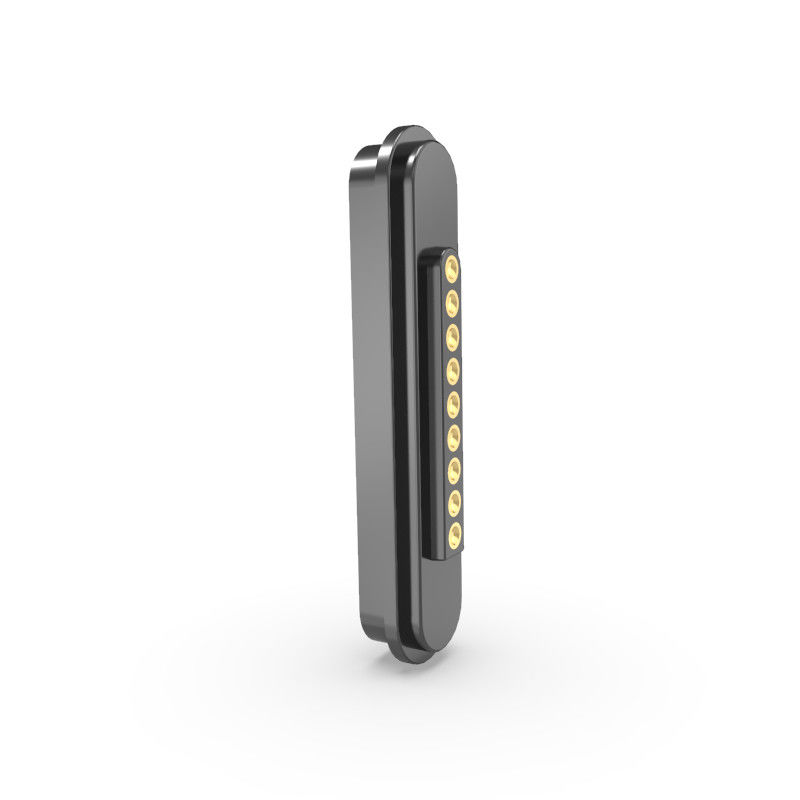

Магнитные разъединители мужского пола с 9 булавками:

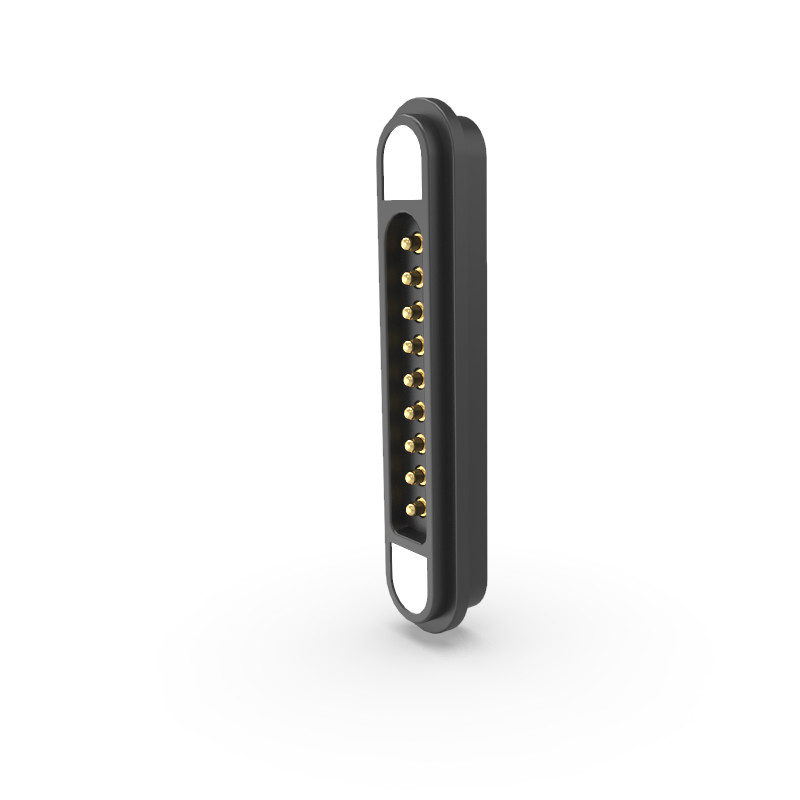

9pin женские магнитные разъемы:

Рекомендуемая компоновка ПКБ:

Толерантность расположения:±0,05 мм

Конкурентные преимущества компании UPE:

1Высокотехнологичное производство
Использует передовые методы производства для превосходного качества продукции.

2Систематическая система управления
Упрощенные процессы обеспечивают эффективность и последовательность в производстве.

3Сертификация ISO 9001
Демонстрирует приверженность международным стандартам управления качеством.

4Соответствие RoHS
Все продукты отвечают требованиям ограничения опасных веществ (RoHS), обеспечивающим экологические и безопасные стандарты.

5.Краткое время разработки
Быстрее прототипирование и производственные циклы, что позволяет быстрее поставлять на рынок.

6Конкурентоспособные цены и стабильное качество
Экономически эффективные решения без ущерба для надежности.

Почему выбрать UPE?

1Соответствующие решения для всех потребностей

Экспертная настройка: наша инженерная команда разрабатывает разъемы специально для вашего приложения ∙ будь то для медицинской, автомобильной или потребительской электроники.

От концепции до производства, мы адаптируемся к вашим техническим и эстетическим требованиям.

2. Быстрое создание прототипов быстрее выпуск на рынок

Ведущая в отрасли скорость:

Стандартные образцы: 2-3 дня.

Конструкции на заказ: 7 рабочих дней.

Проекты, зависящие от плесени: 12 дней.

3.Безупречное обеспечение качества

Процессоориентированный контроль: Каждый шаг от выбора материала до окончательной проверки соблюдает строгие стандарты, вдохновленные ISO.

Цель - нулевой дефект: строгое тестирование обеспечивает 100% соответствие производительности и долговечности.

4Премиальные материалы и высокоточное производство

Импортируемые компоненты: Критические части (например, валы иглы) используются:

Швейцарские станки для точности до микрона.

Импортируемые материалы с холодным штампом для лучшей проводимости и долговечности.

5Сертифицированное тестирование и надежность

Высокоточное лабораторное оборудование: проверяет электрическую, механическую и экологическую производительность (например, испытания на 50 000 циклов, солевой спрей).

6. Экономичность без компромиссов

Малый объем производства: оптимизированные рабочие процессы сокращают отходы и снижают затраты без ущерба для качества.

Прозрачное ценообразование: конкурентоспособные тарифы для оптовых заказов и долгосрочных партнерств.

7Соблюдение экологически обоснованных требований

Глобальные стандарты: ROHS, без галогенов и соответствующие REACH ∙ безопасные для чувствительных отраслей промышленности (медицинская, детская).

Способ оплаты:T/T,PayPal,OCBC

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы

Упаковка и транспортировка

Доступно на заказ ️ Свяжитесь с нами для индивидуальных решений!

Наш адрес электронной почты:Union@upetech.net
