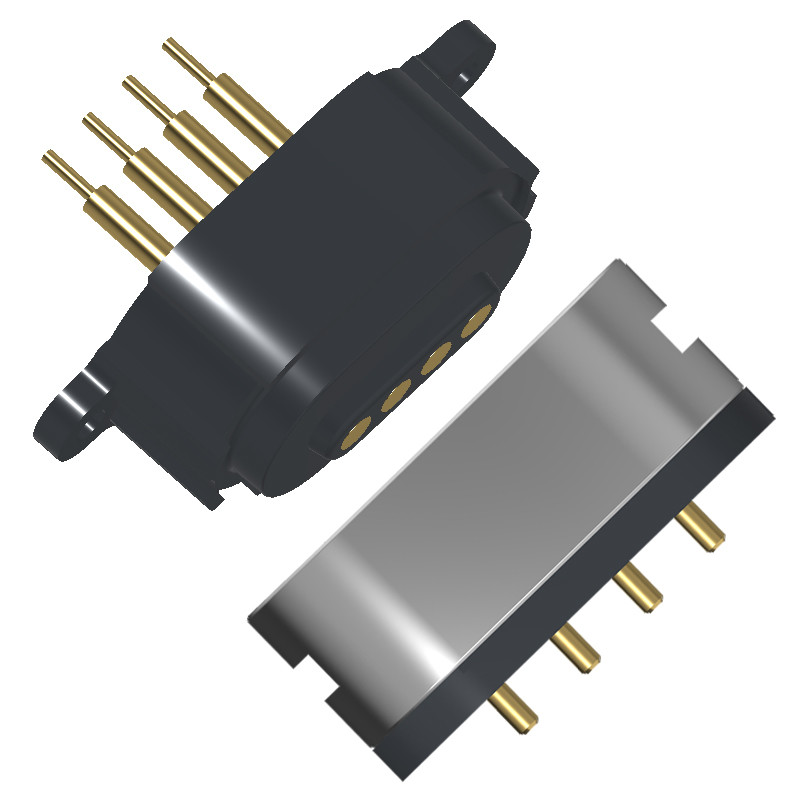

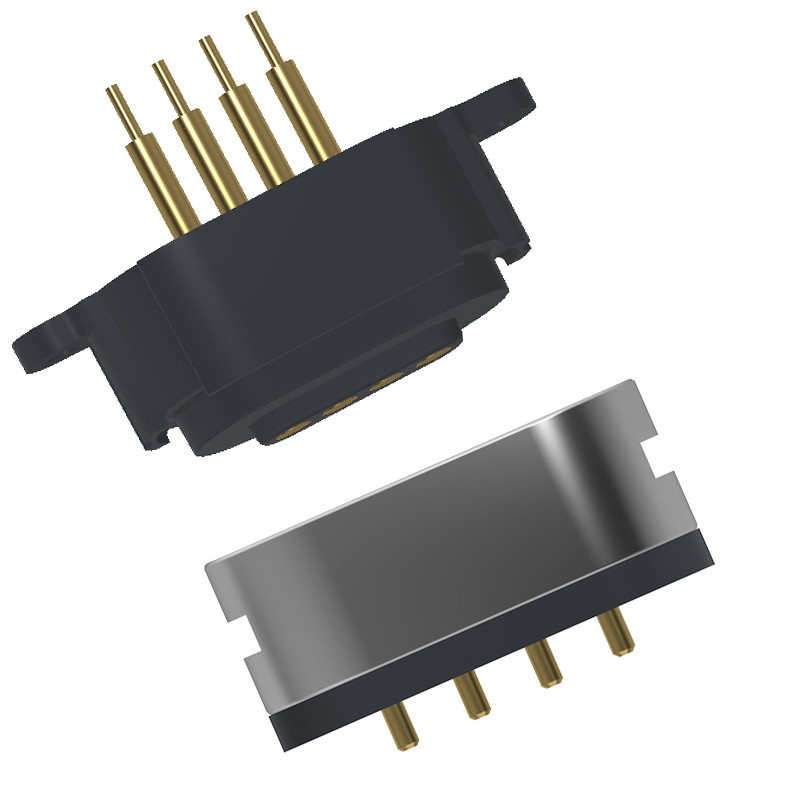

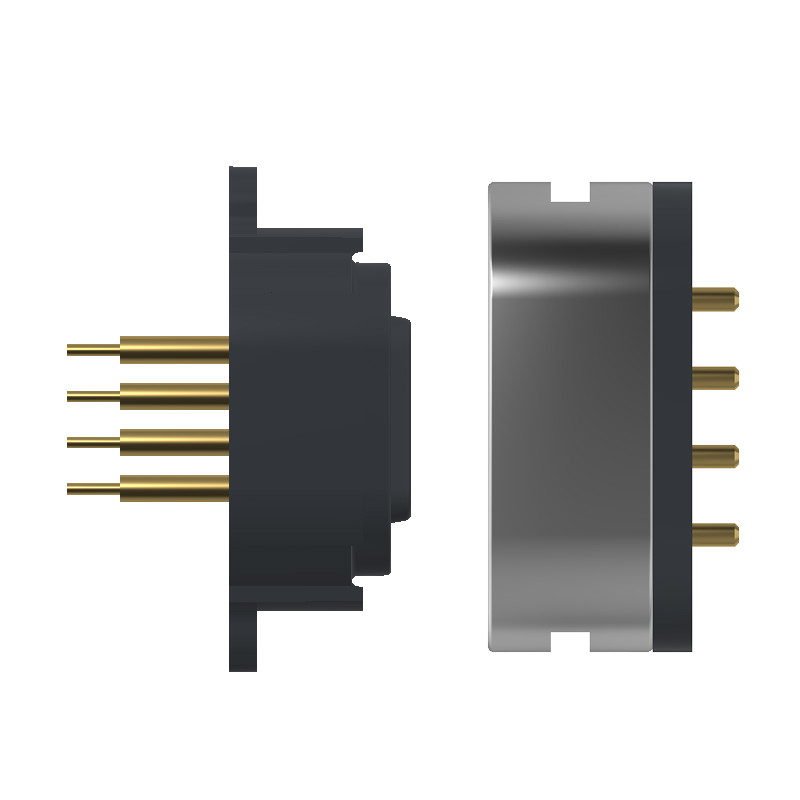

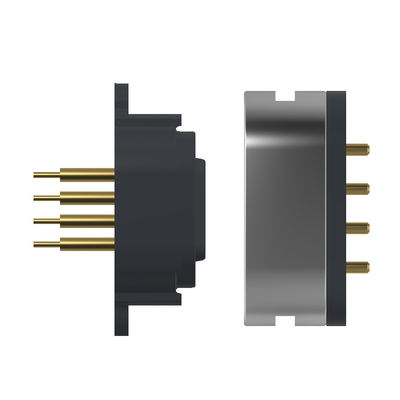

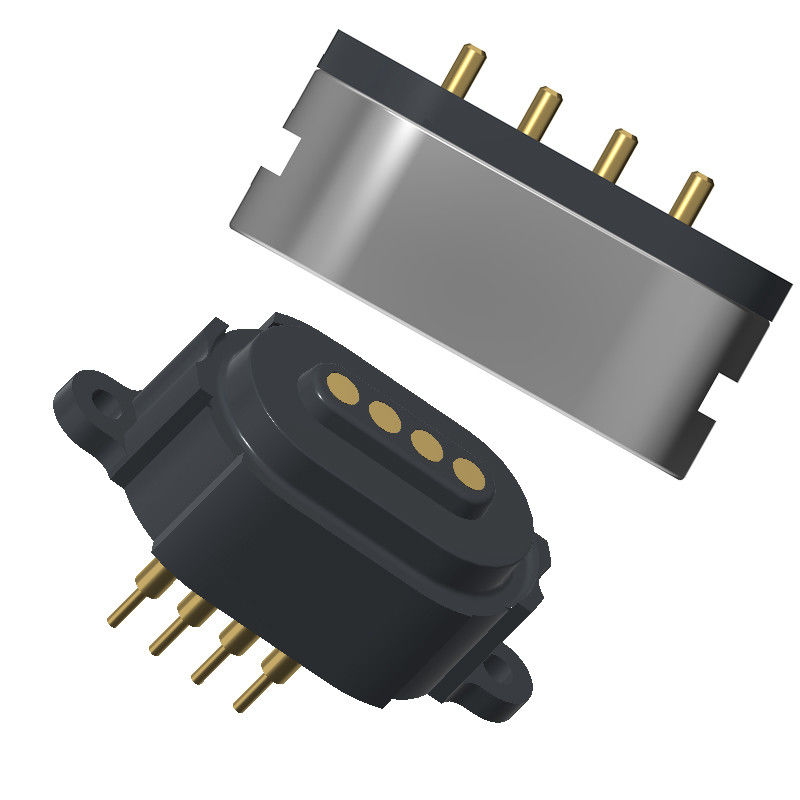

2.0mm Pitch 4pin DIP Мужской женский магнитный силовой разъем с магнитом N52
Материал и покрытие соответствуют стандартам ROHS и REACH
100% испытания короткого и открытого замыкания
Материал
Пинальщики Pogo/Подвижные части:Оплата латуни Au 0,125um
Жилье:В.недостаток HTN UL94 V-0
Магнит: N52 NdFeB покрытие Ni Cu Ni
Механические:
Сила соприкосновения: 70 грамм ± 20 грамм при 0,8 мм рабочей борзи.
Продолжительность испытания: 10000 циклов минут.
Испытание силы адсорбции:Адсорбция женского примыкания составляет 600g±20%
Электрические:
Номинальное напряжение: 12 В.
Оцененный ток:2.0 Максимально
Контактное сопротивление пружины: 50mΩ Max
Экологическая эффективность:
Температура работы: от -25°C до +80°C
Солевой спрей: 24 часа.
Параметр 4pin магнитных кабельных разъемов:
|
Имя
|
Магнитный соединитель 4Pin
|
|
Тип
|
DIP
|
|
Пин
|
4 пин или на заказ
|
|
Стрелка
|
30,0 мм
|
|
Цвет
|
Черный
|
|
Пого пин/Свинцовые части
|
Медь
|
|
Жилье
|
Черный HTN
|
|
Магнит
|
NdFeB N52 Пластировка Ни
|
|
Сила пружины
|
80g±20g, на 0.8Мм, работающий аист.
|
|
Продолжительность службы
|
10000 циклов мин..
|
|
Текущий
|
2.0А.
|
|
Напряжение
|
DC 12В
|
|
Контактное сопротивление
|
50mΩ Макс (PIN).
|
|
Испытание высокого напряжения
|
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC.
|
|
Испытание соляным спреем
|
24 часа
|
|
Сертификация
|
Продукт, соответствующий требованиям ROHS или REACH
|
|
Испытание
|
100% открытое и короткое испытание
|
4Pin Мужской магнитный соединитель Рисунок Размер
4Pin женский магнитный разъединитель
Мужской магнитный соединитель взрывается
Женский магнитный разъединитель взорвался
Рекомендуемая компоновка ПКБ:
Применение магнитных соединителей:
1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты
2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование
3.Авиация, аэрокосмическая электроника, военная связь
4Автомобильные, навигационные, испытательные и измерительные оборудования
5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).
