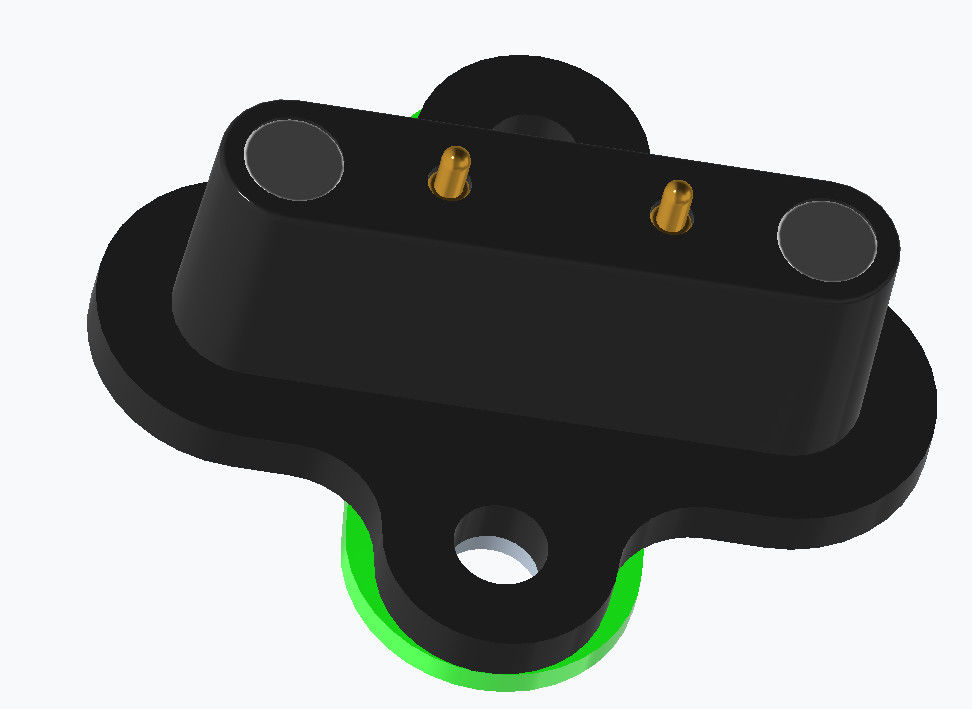

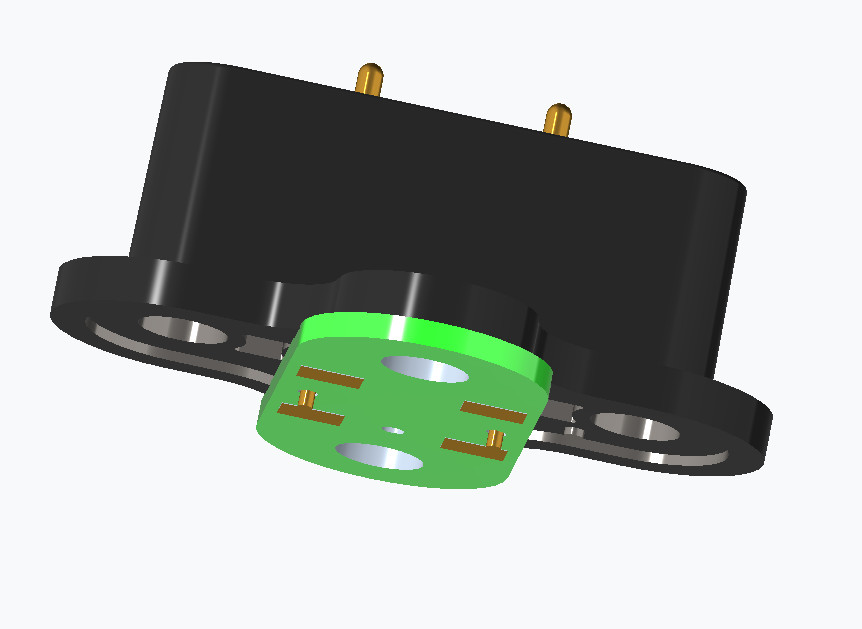

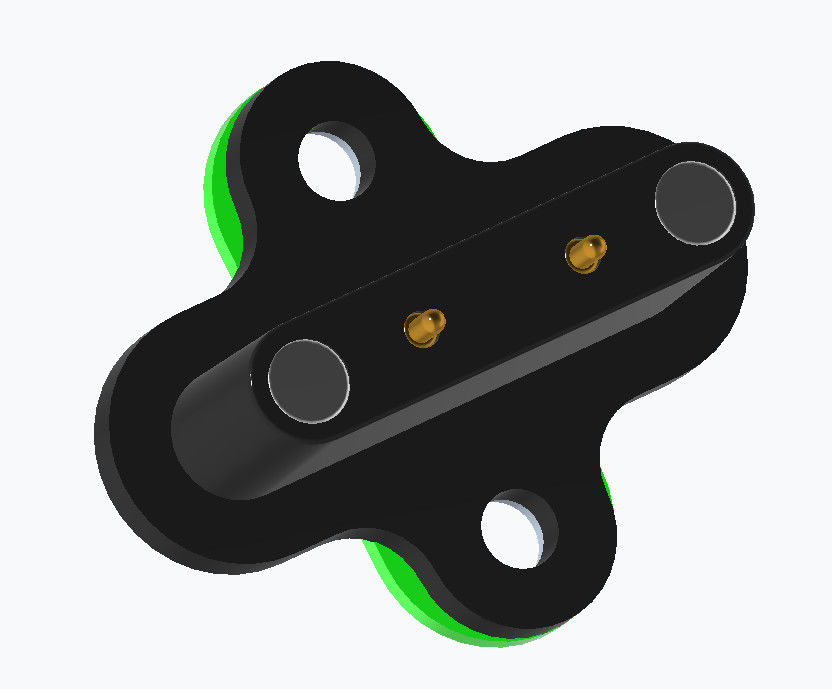

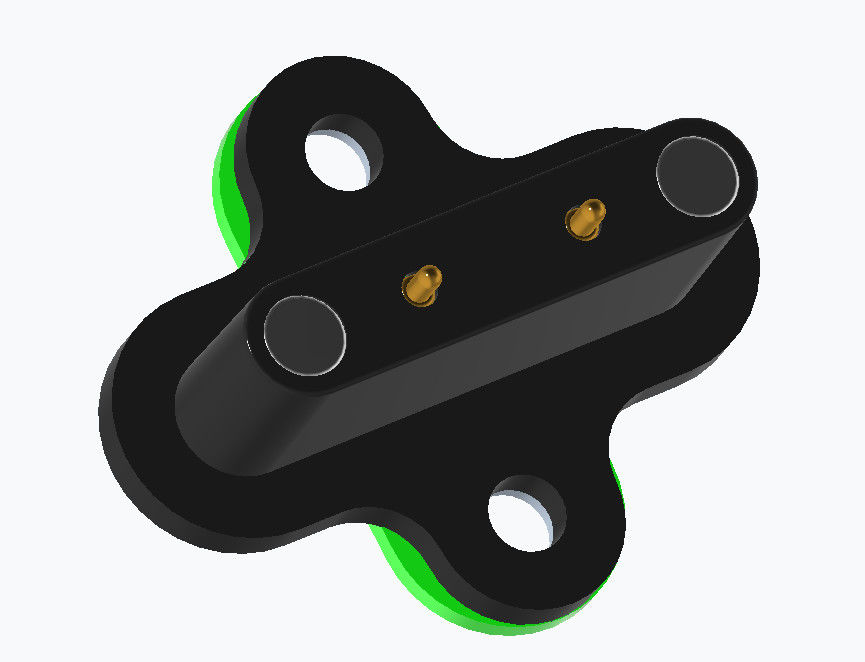

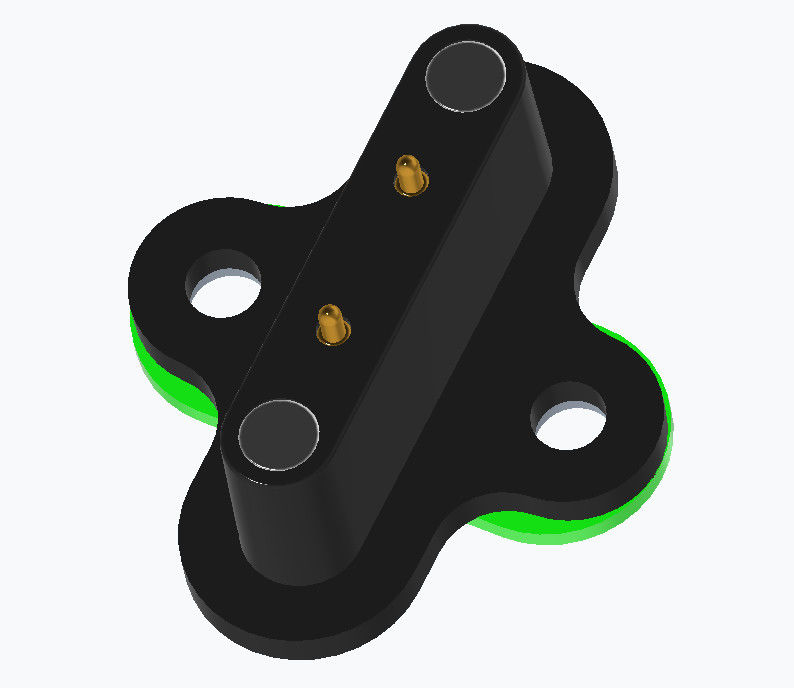

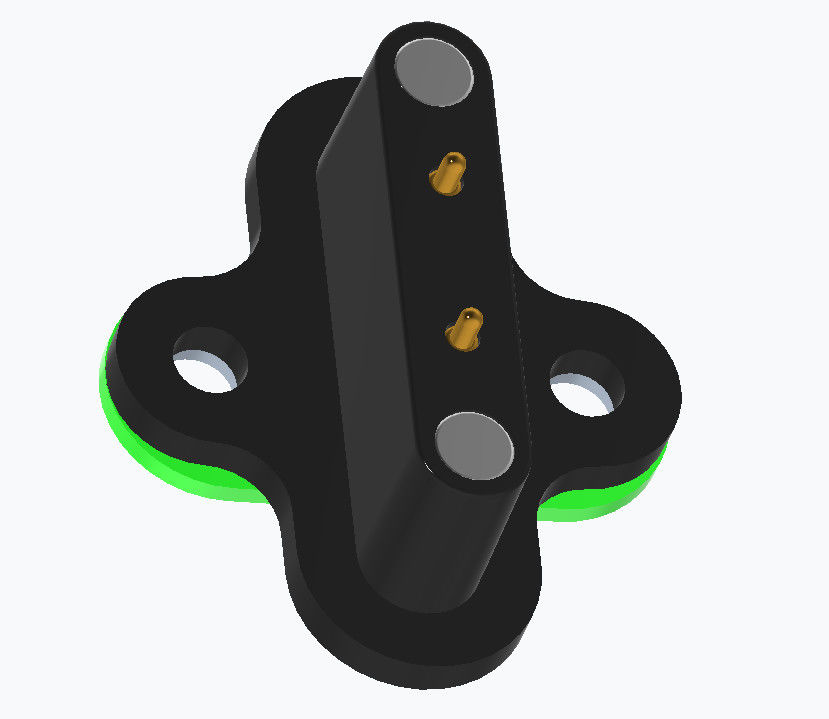

2-контактные штыревые магнитные разъемы pogo pin из латуни C6801 с магнитом N52

2-контактные штыревые магнитные разъемы из латуни C6801 с магнитом N52.

UPE – Профессиональный производитель магнитных разъемов и кабелей

UPE является ведущим производителем высококачественных магнитных разъемов и магнитных кабельных разъемов, специализирующимся на инновационных и надежных решениях для различных отраслей. Наша команда опытных дизайнеров предоставляет индивидуальные решения для магнитных разъемов, адаптированные к вашим уникальным требованиям.

Материалы:

Штыревой контакт: латунь C6801, покрытие Au 0,075 мкм

Корпус: черный HTN+30%GF UL94 V-0;

Магнит: N52 NdFeB, покрытие Ni Cu Ni

PCB: стекловолокно на основе полиэфирной смолы

Механические характеристики:

Усилие пружины: 70 г±20 г, при рабочем ходе 1,8 мм.

Механический ресурс: не менее 10000 циклов.

Электрические характеристики:

Напряжение: 12 В.

Ток: 3,0 А.

Сопротивление контакта: не более 50 мОм (PIN).

Эксплуатационные характеристики:

Рабочая температура: от -25℃ до +80℃

Соляной туман: 24 часа

Испытание высоким напряжением: AC1000 В 0,5 мА 3 сек, DC1000 В 0,5 мА 3 сек

Параметры магнитного разъема:

Технический чертеж 2-контактного магнитного разъема типа «вилка»

Преимущества магнитного разъема:

●Гуманизированный дизайн автоматического подключения;

●Гуманизированная защита от падения: легко отсоединяется от интерфейса зарядки и нелегко отсоединяется от устройства;

●Срок службы: до 100 000–200 000 циклов;

●Водонепроницаемая конструкция: гнездовой разъем устройства может быть пыленепроницаемым и водонепроницаемым (IPX8);

●Быстрое время зарядки: конструкция магнитного разъема 5A-10A выдерживает передачу большого тока;

●Внешний вид магнитного разъема может быть подобран в соответствии с дизайном устройства заказчика;

●Конструкция продукта против короткого замыкания и защита от ошибок;

●Реализация высокочастотной передачи сигнала, может заменить традиционную функцию USB2.0 HDMI 1.3 для передачи видео и аудиосигнала

Применение магнитных разъемов:

Почему стоит выбрать UPE?
✔ Услуги по индивидуальному проектированию – Наши инженеры тесно сотрудничают с клиентами для разработки индивидуальных магнитных штыревых разъемов для любых применений.
✔ Широкий ассортимент продукции – От стандартных до специализированных конструкций, мы предлагаем универсальные решения для магнитных разъемов.
✔ Качество и точность – Профессиональное производство обеспечивает долговечность, превосходную проводимость и бесперебойное соединение.

Если вам нужны водонепроницаемые, сильноточные или компактные магнитные разъемы, UPE предлагает передовые решения для эффективного питания ваших устройств.

Как разместить заказ на магнитный разъем в UPE

1. Отправьте свои требования

Свяжитесь с нашей командой продаж по:

Электронной почте: [union@upetech.net]

Телефону: [+86 13434524996]

Онлайн-форма: [www.pogopinsconnector.com]

Укажите подробности:

✔ Применение (например, медицинское, автомобильное, бытовая электроника)

✔ Тип разъема (например, магнитный штыревой контакт, кабель для зарядки)

✔ Технические характеристики (напряжение, ток, размер, степень водонепроницаемости и т. д.)

✔ Количество и сроки поставки

2. Получите индивидуальное решение (при необходимости)

Наши инженеры рассмотрят ваши потребности и предложат индивидуальный дизайн (если требуется).

Мы предоставим 3D-модели, образцы или технические чертежи для утверждения.
