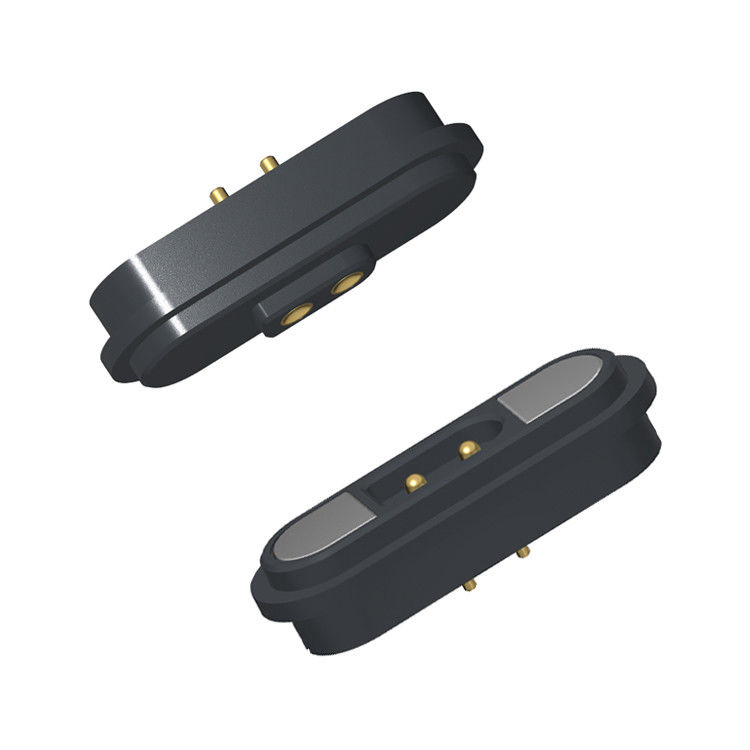

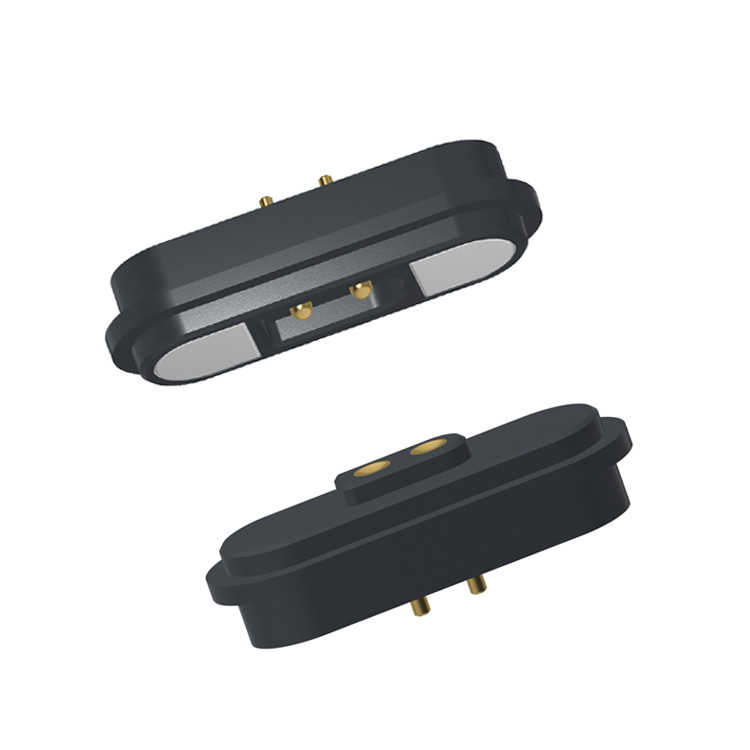

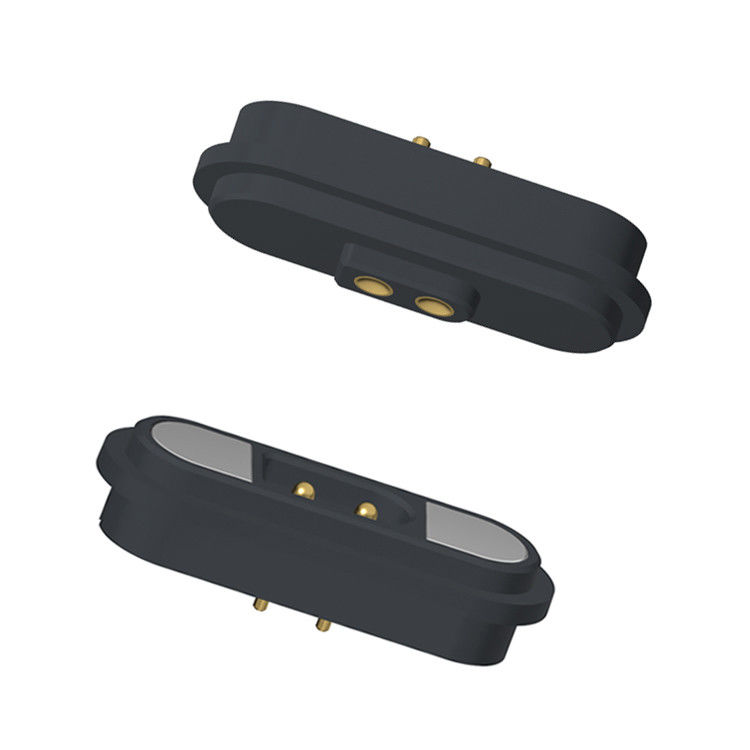

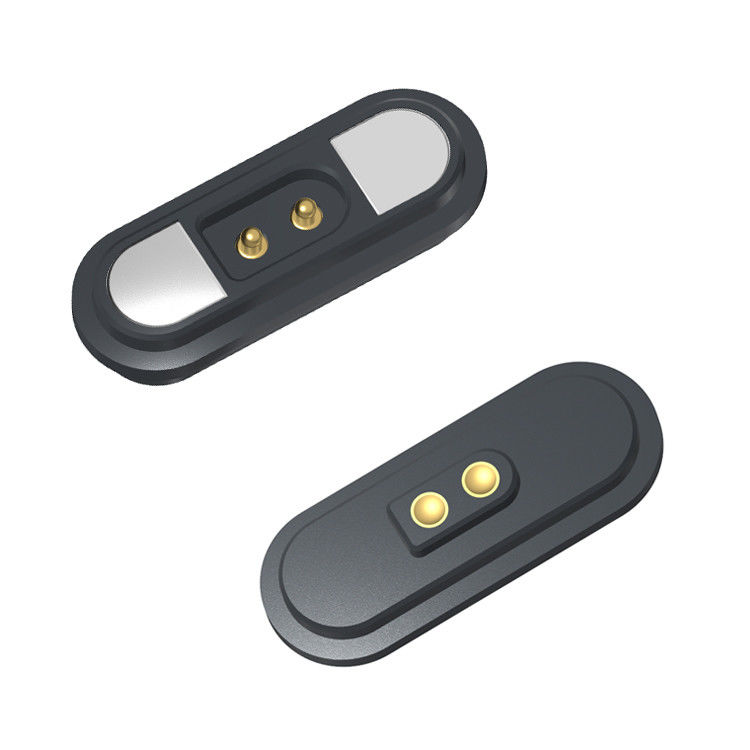

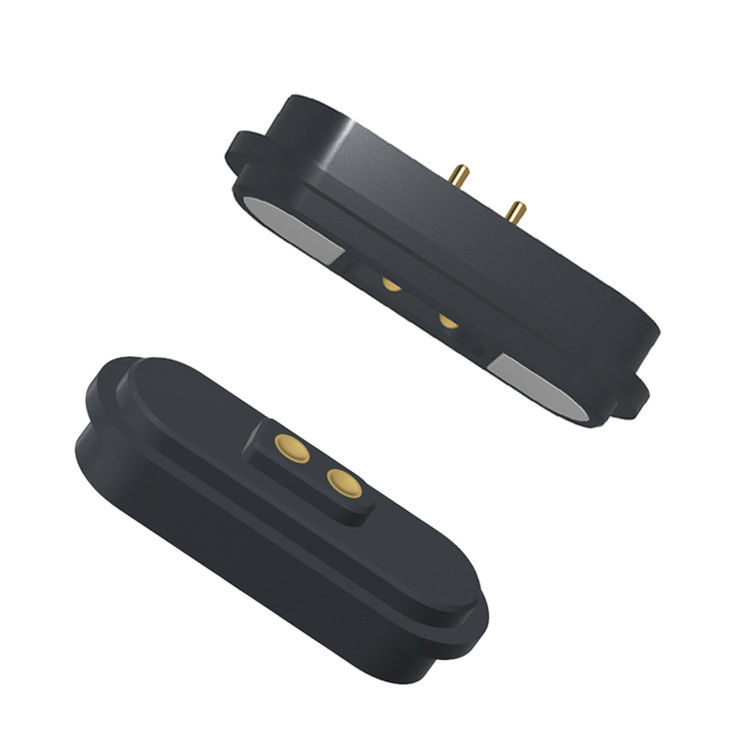

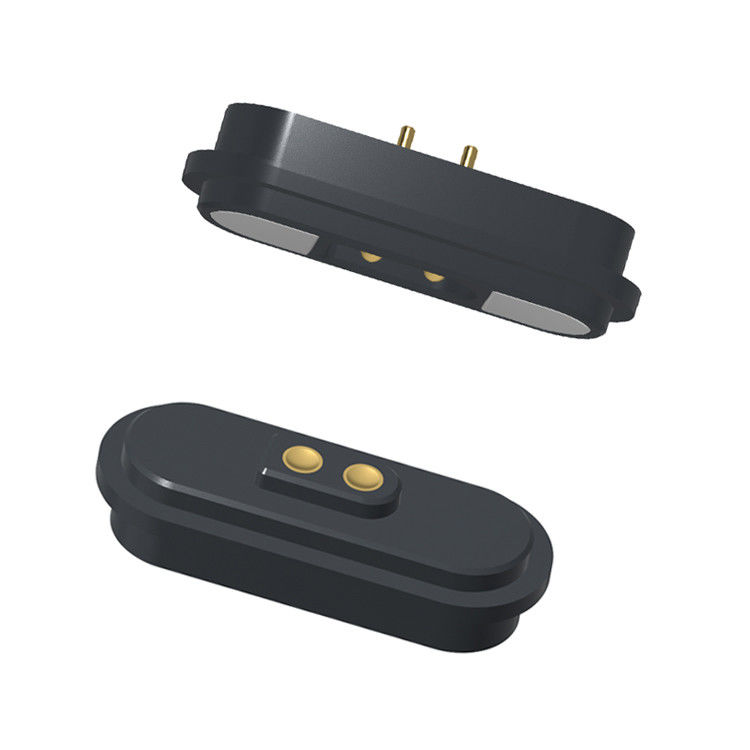

Магнитный разъем типа прямоугольника с двумя булавами мужского и женского пола для зарядки 3A

2-контактный прямоугольный магнитный разъем типа «папа-мама» для зарядки 3A.

UPE – Производитель профессиональных магнитных разъемов и кабелей | Индивидуальные решения

UPE является ведущим производителем высокопроизводительных магнитных разъемов и магнитных кабельных разъемов, специализирующимся на инновационных, надежных и настраиваемых решениях для подключения.

Материалы:
-Изолятор: черный термостойкий пластик

-PogoPin: латунь 0,125 мкм Au
-Штекер: латунь 0,125 мкм Au поверх 1,5 мкм~2,5 мкм Ni.
-Магнит: NdFeB N52 1,5 мкм~2,5 мкм Ni
-Корпус: SUS304

Mеханические:

-Контактное усилие: 80 г±20 г при рабочем ходе 1,0 мм

-Испытание на срок службы при адсорбции «папа-мама»: 10 000 циклов

-Испытание на адсорбционную способность: адсорбция родительского стыковочного узла составляет 800 г±20%

Электрические:

-Номинальное напряжение: DC12V; Номинальный ток: 3AMax.

-Сопротивление контакта пружинного штифта: 50 миллиом Макс.

Экологические показатели:

-Рабочая температура: от -25℃ до +60℃

-Экологическое испытание: соляной туман 24 часа

Параметры 2-контактных магнитных разъемов «папа» и магнитных разъемов «мама»:

Технический чертеж 2-контактного магнитного разъема «папа»

Технический чертеж 2-контактного магнитного разъема «мама»

Преимущества магнитного разъема:

1. Простота подключения
✔ Автоматическая адсорбция – Умная, удобная конструкция обеспечивает мгновенное и надежное соединение с магнитным выравниванием.
✔ Защита от падения – Легко отсоединяется от интерфейса зарядки, сохраняя при этом стабильность устройств, уменьшая случайные падения.

2. Непревзойденная долговечность
✔ Увеличенный срок службы – Рассчитан на 100 000–200 000 циклов, обеспечивая долгосрочную надежность.
✔ Водонепроницаемость и пыленепроницаемость IPX8 – Разъем «мама» предназначен для суровых условий (погружение на глубину до 1 м на 30 минут).

3. Высокопроизводительная зарядка и передача данных
✔ Быстрая зарядка (5A–10A) – Поддерживает передачу большого тока для быстрой подачи питания.
✔ Высокоскоростная передача сигнала – Заменяет традиционный USB 2.0/HDMI 1.3, обеспечивая передачу видео/аудиосигнала со стабильной высокочастотной производительностью.

4. Настраиваемый и безопасный дизайн
✔ Эстетическая гибкость – Индивидуальный внешний вид в соответствии с языком дизайна вашего устройства.
✔ Защита от короткого замыкания и защита от ошибок – Встроенная защита от неправильного использования и электрических неисправностей.

Применение изделий с магнитными разъемами:

1.Носимые устройства, интеллектуальное оборудование для позиционирования, детские умные браслеты, умные часы, носимые мобильные телефоны, Bluetooth-гарнитуры и т. д.) кабель для передачи данных, кабель для зарядки, соединение концов проводов с магнитной полосой

2. Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, оборудование для автоматизации и промышленное оборудование, аудиовизуальное оборудование

3. Авиация, аэрокосмическая электроника, военная связь

4. Автомобилестроение, автомобильная навигация, испытательное и измерительное оборудование

5. Бытовая электроника (мобильные телефоны, планшетные компьютеры, Bluetooth-гарнитуры, камеры, часы, портативные потребительские электронные продукты и многие другие электронные области.)

Почему UPE должен быть вашим партнером?

1. Специализированный опыт в области магнитных разъемов

● Ориентированные исследования и разработки: UPE имеет опыт работы с магнитными разъемами

● Настройка: UPE может адаптировать силу магнита, покрытие контактов (золото/никель для сопротивления ≤50 мОм) и материалы корпуса (черный PBT/нейлон) в соответствии с вашими потребностями.

2. Высокая долговечность и соответствие требованиям

● Гарантия 10 000+ циклов: Их разъемы, вероятно, проходят строгие испытания, чтобы соответствовать вашим требованиям к механическому сроку службы.

● Сертификаты: Соответствие стандартам UL или RoHS — критически важно для потребительских/медицинских рынков.

3. Конкурентное производство

● Экономичное оснащение: UPE может предлагать низкие MOQ (например, 1K–5K единиц) с конкурентоспособными ценами для небольших и средних партий.

● Контроль качества: Внутреннее тестирование сопротивления контакта, усилия вытягивания и нагрузки по току для обеспечения надежности.

4. Быстрое прототипирование и поддержка

● 3D-образцы за несколько дней: быстрое прототипирование для проверки соответствия/функций

● Инженерная поддержка: помощь в оптимизации распиновки, экранировании ЭМИ или гидроизоляции (IP68).

5.Индивидуальный дизайн

Наша внутренняя команда профессиональных инженеров тесно сотрудничает с клиентами для разработки полностью индивидуальных магнитных разъемов с пружинными контактами, адаптированных к вашим конкретным требованиям.

6.Универсальные решения

Мы разрабатываем широкий спектр магнитных разъемов для различных применений, обеспечивая оптимальную производительность, долговечность и бесперебойное подключение.

7. Комплексная поддержка

От концепции до производства мы предоставляем комплексные услуги по настройке магнитных разъемов, предлагая решения, соответствующие точным отраслевым стандартам и потребностям приложений.

Как разместить заказ на магнитный кабельный разъем в UPE

1. Отправьте свои требования

Свяжитесь с нашей командой продаж через:

Электронная почта: [union@upetech.net]

Телефон: [+86 13434524996]

Онлайн-форма: [www.pogopinsconnector.com]

Предоставьте подробную информацию:

✔ Применение (например, медицинское, автомобильное, бытовая электроника)

✔ Тип разъема (например, магнитный пружинный контакт, кабель для зарядки)

✔ Технические характеристики (напряжение, ток, размер, степень водонепроницаемости и т. д.)

✔ Количество и время выполнения заказа

2. Получите индивидуальное решение (при необходимости)

Наши инженеры рассмотрят ваши потребности и предложат индивидуальный дизайн (если требуется).

Мы предоставим 3D-модели, образцы или технические чертежи для утверждения.

Условия оплаты:

50% предоплата (оплачивается авансом): покрывает производственные затраты (материалы, работа).

50% остаток (оплачивается перед отправкой): обеспечивает контроль качества и обязательства обеих сторон.

Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (безопаснее).

Используйте T/T для оптовых заказов (меньше комиссий).

Срок изготовления образца: Образец из наличия 2-3 рабочих дня/индивидуальный образец 5-7 рабочих дней

Срок изготовления продукции:10-15 рабочих дней

Сделано для: Америка, Европа, Азия, Южная Африка

Условия поставки: EXW

Фрахт: Авиа, Море, Экспресс

Сервис: Высокое качество по разумной цене, обслуживание OEM, любой специальный размер, цвет, дизайн приемлемы
