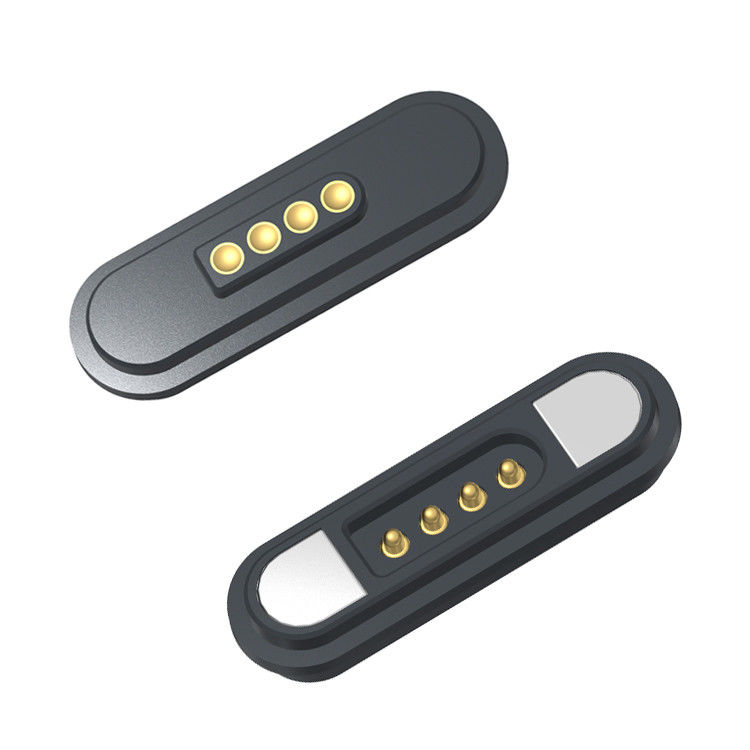

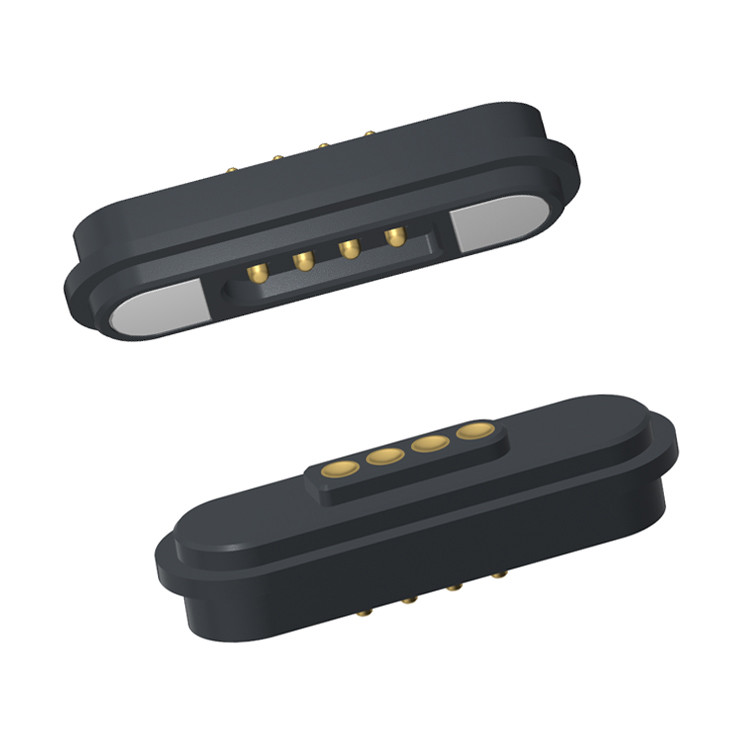

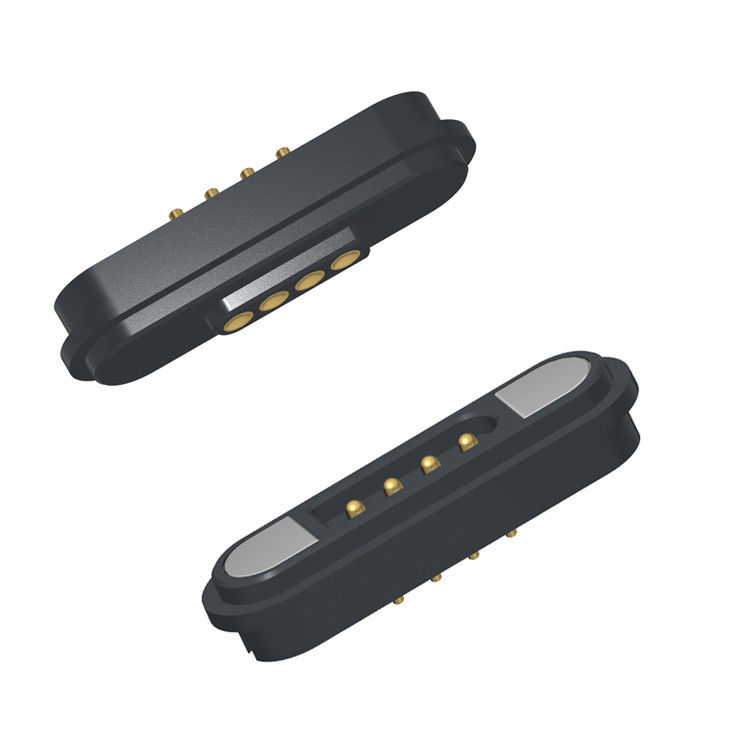

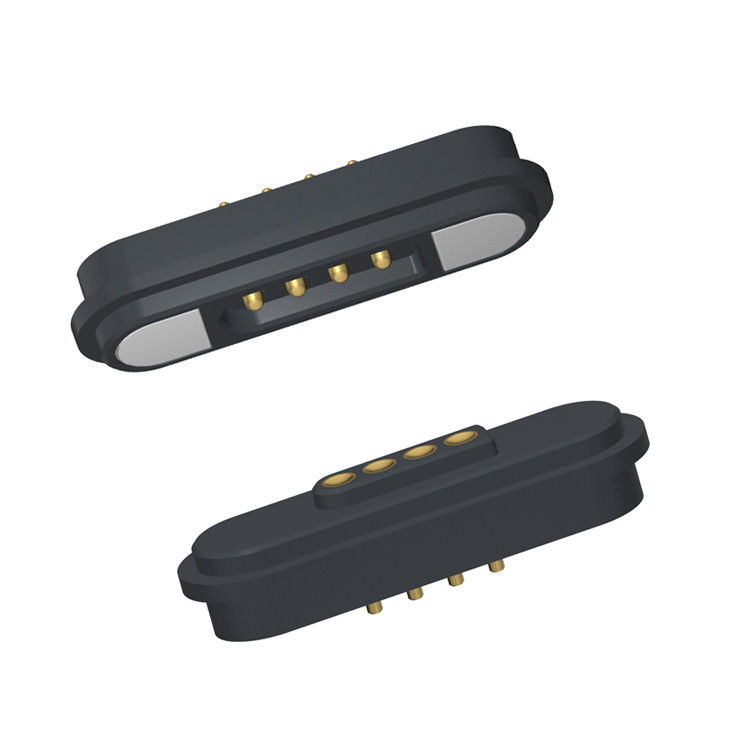

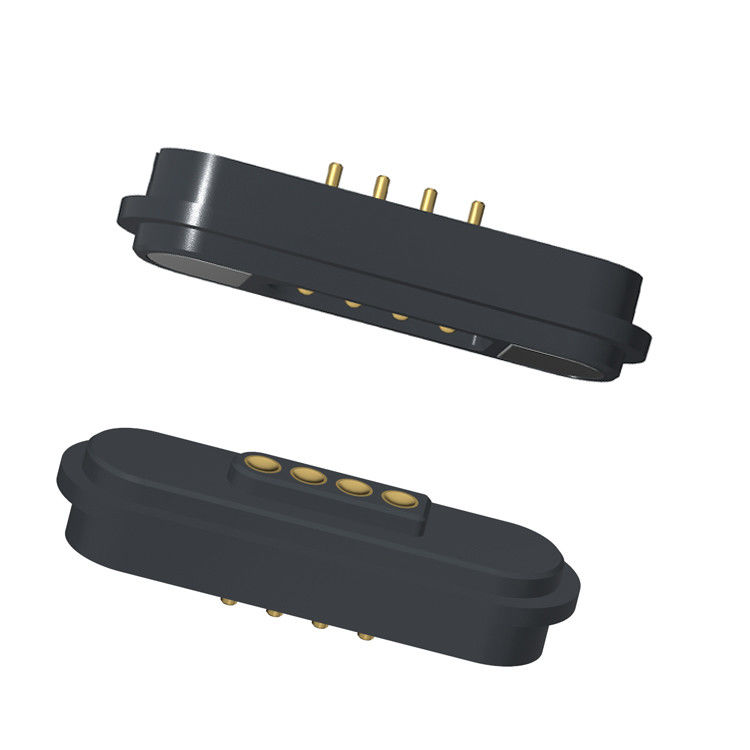

2.2MM Pitch 4Pin Magnetic Connector 3A Мужской и женский терминал зарядки постоянного тока

Магнитный разъем 2,2 мм, 4 контакта, 3 А, штекер и гнездо для зарядки постоянного тока.

UPE – Профессиональный производитель магнитных разъемов и кабелей | Индивидуальные решения

UPE является признанным лидером в разработке и производстве высокопроизводительных магнитных разъемов и магнитных кабельных разъемов, предлагая инновационные, надежные и настраиваемые решения для подключения для широкого спектра отраслей.

Чтобы обеспечить механический срок службы контакта штыря pogo, НИКОГДА не сжимайте его за пределы определенного рабочего хода, указанного на чертеже. Чрезмерное сжатие может повредить внутреннюю пружину, что приведет к снижению производительности или выходу из строя.

Материалы:
-Корпус: Черный HTN UL94V-0

-Штырь Pogo: Латунь C6801, покрытие Au 0,125 мкм
-Гнездовой штырь: Латунь C6801, покрытие Au 0,125 мкм
-Магнит: N52 NdFeB, покрытие Ni Cu Ni

Механические:

-Усилие контакта: 80 г±20 г при рабочем ходе 1,0 мм

-Полный ход: 1,1 мм

-Испытание на адсорбцию штекера и гнезда: 10 000 циклов

Электрические:

-Номинальное напряжение: DC12V; Номинальный ток: 3AMax.

-Сопротивление контакта пружинного штыря: 50 миллиом Макс.

Экологические характеристики:

-Рабочая температура: от -25℃ до +80℃

-Экологическое испытание: соляной туман 24 часа

Параметры 4-контактных штекерных магнитных разъемов и гнездовых магнитных разъемов:

Технический чертеж 4-контактного штекерного магнитного разъема

Технический чертеж 4-контактного гнездового магнитного разъема

Преимущества магнитного разъема:

1. Простота подключения
✔ Автоматическая адсорбция – Умный, удобный дизайн обеспечивает мгновенное и надежное соединение с магнитным выравниванием.
✔ Защита от падения – Легко отсоединяется от интерфейса зарядки, сохраняя при этом стабильность устройств, уменьшая случайные падения.

2. Непревзойденная долговечность
✔ Увеличенный срок службы – Рассчитан на 100 000–200 000 циклов, обеспечивая долгосрочную надежность.
✔ IPX8 Водонепроницаемость и пыленепроницаемость – Гнездовой конец предназначен для суровых условий (погружение на глубину до 1 м на 30 минут).

3. Высокопроизводительная зарядка и передача данных
✔ Быстрая зарядка (5A–10A) – Поддерживает передачу большого тока для быстрой подачи питания.
✔ Высокоскоростная передача сигнала – Заменяет традиционный USB 2.0/HDMI 1.3, обеспечивая передачу видео/аудиосигнала со стабильной высокочастотной производительностью.

4. Настраиваемый и безопасный дизайн
✔ Эстетическая гибкость – Индивидуальный внешний вид в соответствии с языком дизайна вашего устройства.
✔ Защита от короткого замыкания и защита от ошибок – Встроенная защита от неправильного использования и электрических неисправностей.
