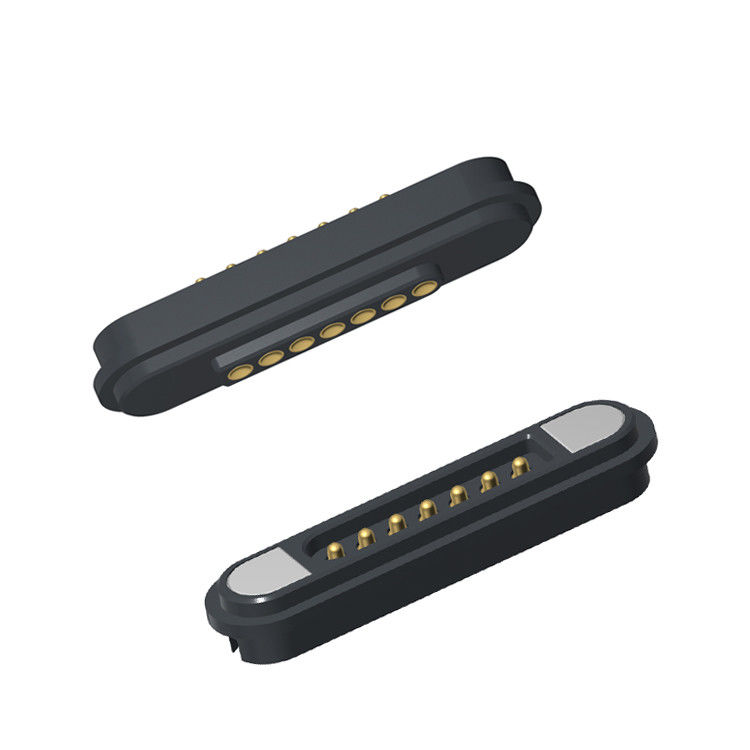

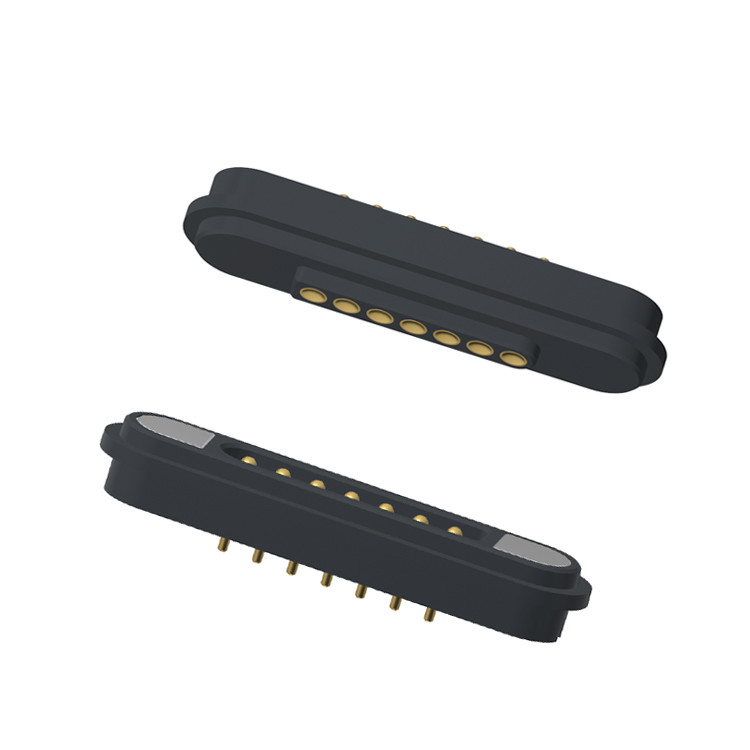

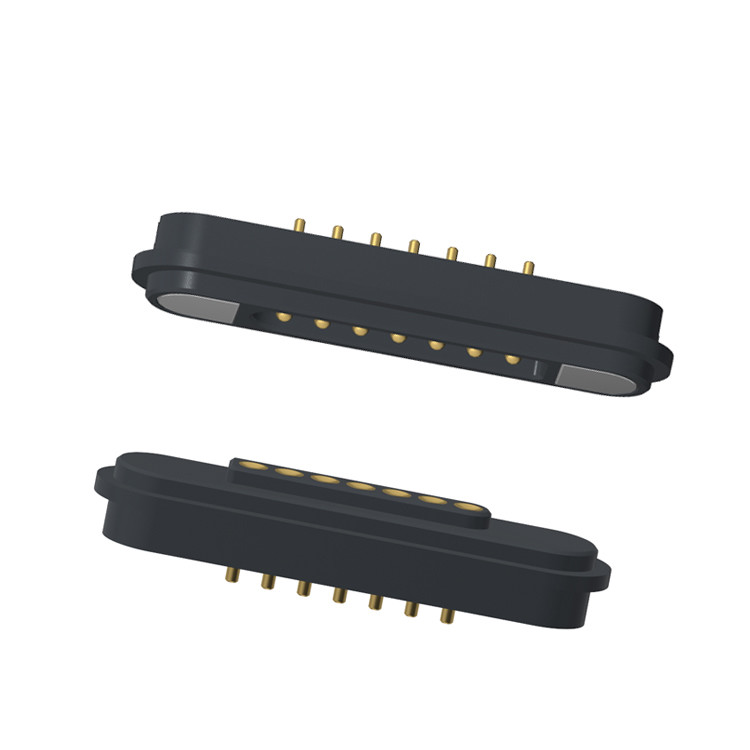

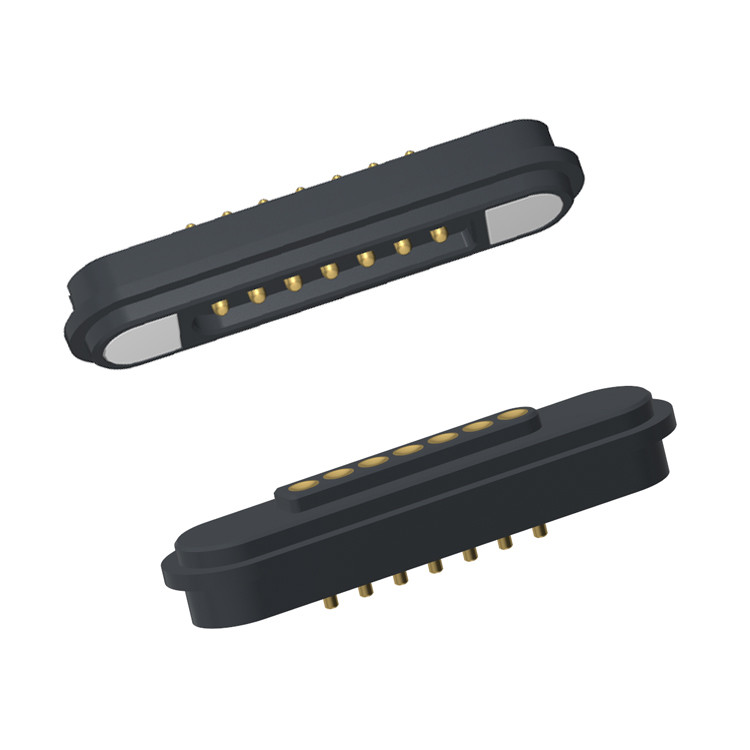

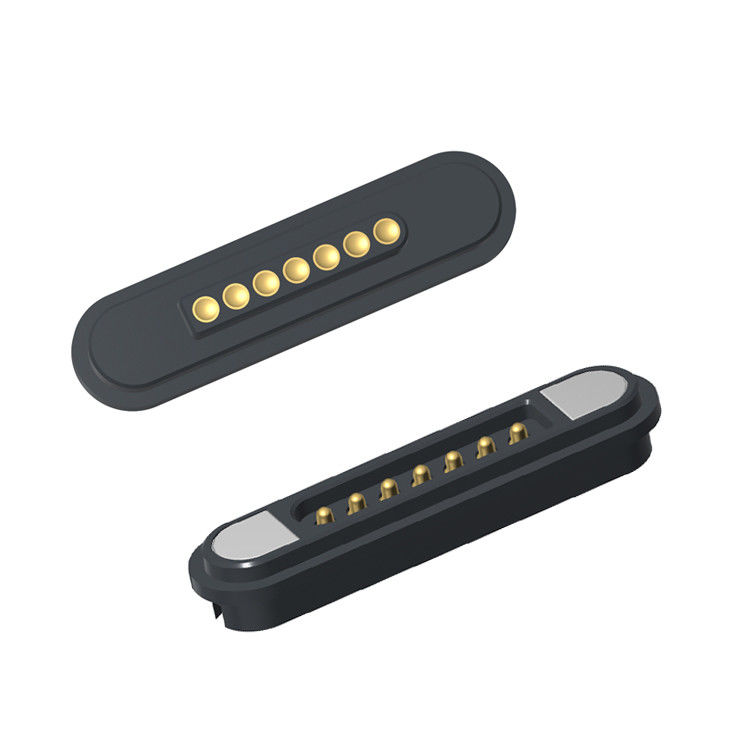

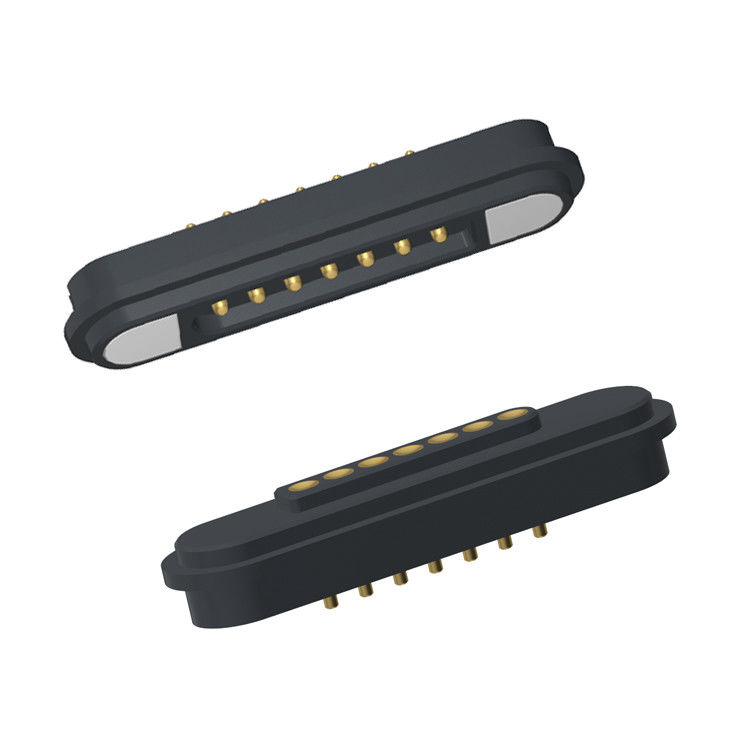

Пружинные магниты нагрузки Разъем Шаг 2,2 мм Штыревой разъем 7-контактный магнитный Pogo Pin

Основная информация
Место происхождения: КНР
Фирменное наименование: UPE
Сертификация: ISO9002
Номер модели: SM-100-A07-11/ SM-100-B07-21
Документ: SM-100-A07-11.pdf
Количество мин заказа: 5000
Цена: $1-$5
Упаковывая детали: Сумки PE
Время доставки: 12-15 рабочих дней
Условия оплаты: T/T
Поставка способности: 5KPCS/день
Подробная информация
Имя: Магнитный соединитель Стрелка: 2.2 мм
Pin Number: 7Pin Материал: Медь, NdFeB, HTN
Сила пружины: 80 грамм±20 грамм Рабочий аист: 10,0 мм
Текущий: 3.0A Volatge: 12 В
Температура деятельности:: -25℃ к +80℃ Сопротивление на контакт: 50mΩ максимум (PIN)

Характер продукции

Магниты весенней загрузки соединитель колонки 2,2 мм мужской женский 7 пин магнитный Pogo Pin соединитель.


Профессиональный производитель магнитных соединителей и кабелей

Настраиваемый дизайн. Надежная производительность.

ВУПП, мы специализируемся на разработке и производстве высококачественныхмагнитные соединителиисоединители магнитных кабелейС помощью нашей собственной команды экспертов-инженеров и дизайнеров мы предлагаем инновационные, высокоточные решения для различных отраслей,включая потребительскую электронику, медицинские устройства, IoT и промышленные приложения.


Чтобы обеспечить механический контактный срок службы штифта, НИКОГДА не сжимайте его за пределы установленного рабочего хода, указанного на чертеже.приводит к снижению производительности или отказу.


Материалы:

Жилье:черный HTN UL94V-0,HTN (высокотемпературный нейлон),UL94V-0 Огнеупорный

Pogo Pin: латунь C6801 с покрытием Au 0,125um,Высокая проводимость, коррозионная устойчивость
Женская булавка: латунная окраска Au 0,125um
Мужской магнит с магнитным соединителем: N52 NdFeB Ni Cu Ni Покрытие поверхности N-полюс,N52 NdFeB Ni Cu Ni Покрытие поверхности S-полюс

Магнит женского магнитного соединителя: N52 NdFeB Ni Cu Ni


МЭкологический:

Контактная сила:80g±20g при 1,0 мм рабочей борзи

Полная щука: 1,2 мм

Адсорбция мужского и женского пола Продолжительность испытания: 10 000 циклов


Электрические:

Номинальное напряжение:DC12V; Номинальное напряжение: 3AMax.

Контактное сопротивление пружины: максимум 50 миллиомм.


Экологическая эффективность:

Толерантность к температуре: 260°C

Температура работы: от -25 до +80°C

Испытание на окружающую среду: 48 часов солевой распылитель


Магнитные соединители 7Pin мужского пола и параметр магнитного соединителя женского пола:

Имя

Магнитный соединитель

Тип

Мужчина/женщина

Пин

7 штифтов

Стрелка

2.2 мм

Цвет

Черный

Пинка пого

Латунь C6801 Покрытие Au 0,125um

Женская булавка

Медленное покрытие Au 0,125um

Жилье

Черный HTN UL94V-0

Магнит

N52 NdFeB Пластировка Ni Cu Ni

Сила пружины

8020g, в один.0Мм, работающий аист.

Продолжительность службы

10000 циклов мин..

Текущий

3.0AMax

Напряжение

DC12V

Контактное сопротивление

50mΩ Макс (PIN).

Операционная температура

25°C до +80°C

Испытание соляным спреем

48 часов

Сертификация

Продукт, соответствующий требованиям ROHS или REACH

Испытание

100% открытое и короткое испытание


Технический чертеж магнитного соединителя 7Pin мужского пола

Пружинные магниты нагрузки Разъем Шаг 2,2 мм Штыревой разъем 7-контактный магнитный Pogo Pin 0

Пружинные магниты нагрузки Разъем Шаг 2,2 мм Штыревой разъем 7-контактный магнитный Pogo Pin 1



Технический чертеж женского магнитного соединителя 7Pin

Пружинные магниты нагрузки Разъем Шаг 2,2 мм Штыревой разъем 7-контактный магнитный Pogo Pin 2

Пружинные магниты нагрузки Разъем Шаг 2,2 мм Штыревой разъем 7-контактный магнитный Pogo Pin 3

Преимущества магнитного соединителя:

1)Опыт автоматического адсорбционного подключения; легкая эксплуатация;



2) Использует магнитный интерфейс для более легкого снятия устройства.



3) Высокий жизненный цикл. Он поддерживает 50 000-300 000 жизненных периодов повторного присоединения;



4) легко настроить водонепроницаемую конструкцию, самка может достичь пылестойкости и водонепроницаемости (IP68);



5) Поддерживать высокий ток (3A-20A), быстрее перезаряжать;



6)Отличный уровень коррозии (48H-120H) отвечает суровым условиям;



8)Форма, адаптированная для соответствия формы продукта, улучшение точки продажи продукта;



9)Позиционирование магнита, использование магнитов и конструкция для защиты двойной цепи



направление ((Ориентировано на пользователя и удобно для пользователя)



10)Отличная масштабируемость интерфейса,Можно достичь ((Сигнал питания видео аудио-разъем и т.д.));



11) Время разработки короткое, недорогая форма для настройки;



12) Предоставляет надежную высокочастотную передачу сигнала.0


Применение магнитных соединителей:

1.Носящиеся устройства, интеллектуальное оборудование для определения местоположения, детские умные браслеты, умные часы, носящиеся мобильные телефоны, гарнитуры Bluetooth и т.д.) кабель передачи данных, кабель зарядки,концовое соединение магнитной ленты

2Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование, автоматическое и промышленное оборудование, аудиовизуальное оборудование

3.Авиация, аэрокосмическая электроника, военная связь

4Автомобильные, навигационные, испытательные и измерительные оборудования

5Потребительская электроника (мобильные телефоны, планшетные компьютеры, гарнитуры Bluetooth, камера, часы, портативные потребительские электронные продукты и многие другие электронные области).


Почему UPE должен быть вашим партнером?

1Профессиональное обслуживание
2. Быстрое производство образцов
3Строгая система контроля качества
4Переработка с использованием импортных компонентов
5. высокоточное испытательное оборудование
6- разумные процедуры контроля затрат
7. Продукты экологических стандартов


Как разместить заказ на магнитные разъемы с UPE

1Представьте свои требования.
Укажите такие подробности, как:

.Тип соединителя (силовой, данных, гибридный, водонепроницаемый и т.д.)

.Направления напряжения и тока

.Длина кабеля и спецификации

.Магнитная полярность и предпочтения выравнивания

Количество и сроки

Специальные требования (интенсивный рейтинг, защита, сертификация и т.д.)

.Вариант 1: заполните форму RFQ (запрос на предложение) на нашем сайте.
.Вариант 2: отправьте свои характеристики прямо наsunion@upetech.net(или ваш назначенный контакт).


2Получить предложение по заказу
Наша инженерная команда проанализирует ваши требования.

Мы предоставим конкурентоспособную цену, в том числе:цены/продолжительность работы/возможности создания прототипов (при необходимости)


3. Одобрить и подтвердить приказ
После того, как цена будет утверждена, мы завершим график проектирования и производства.

Для новых конструкций мы можем предложить 3D-модели или образцы для тестирования.


4Производство и обеспечение качества
UPE производит ваш заказ с строгими проверками качества.

Мы можем предоставить отчеты о испытаниях и сертификаты по запросу.


5Быстрая доставка и поддержка
Ваш заказ отправляется по вашему предпочтительному логистическому методу (DHL, FedEx, морской груз и т.д.).

Наша команда остается доступной для технической поддержки и будущих заказов.


Срок оплаты:

50% депозита (оплачивается заранее): покрывает затраты на производство (материалы, рабочая сила).

50% остаток (оплачивается до отгрузки): обеспечивает контроль качества и обязательства обеих сторон.


Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (более безопасно).

Используйте T/T для оптовых заказов (низкие сборы).


Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы
