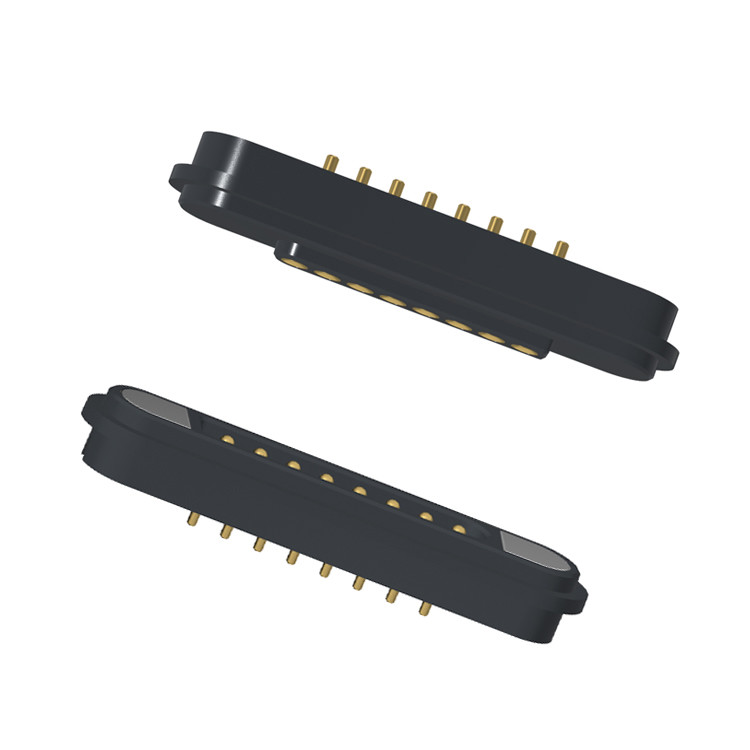

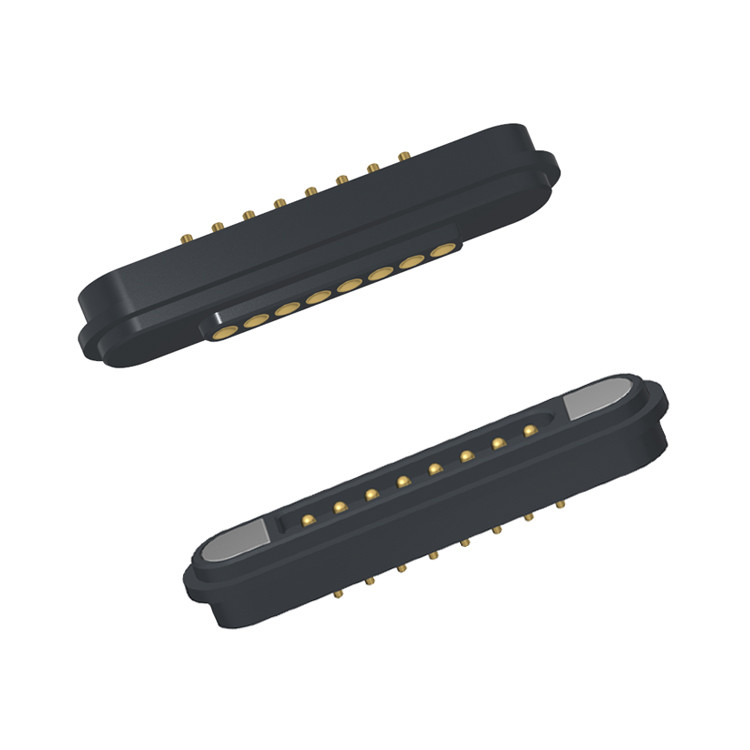

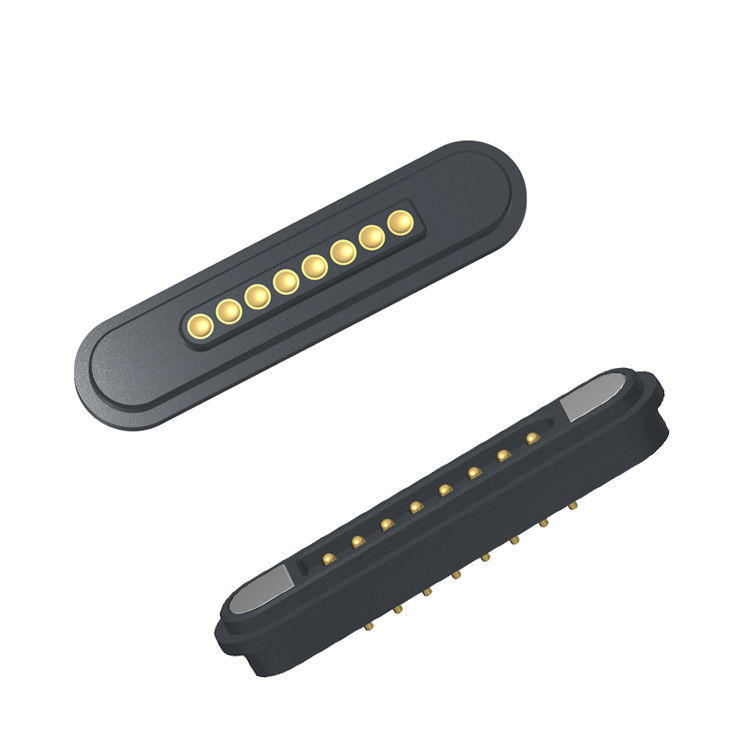

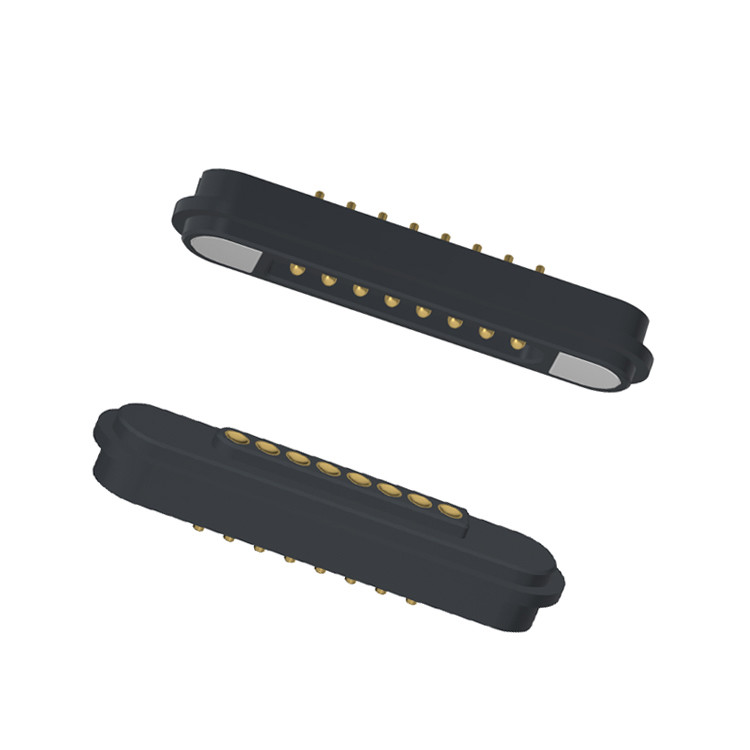

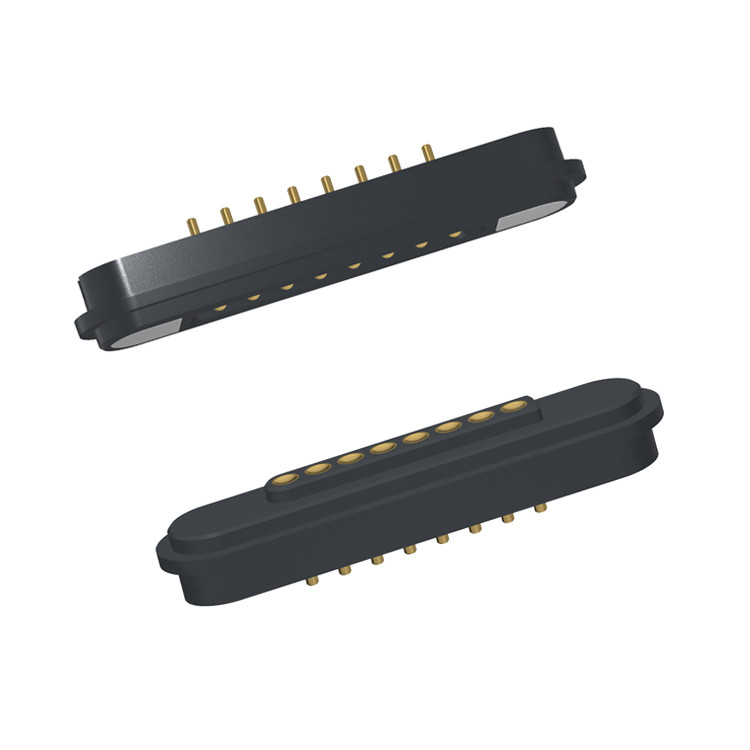

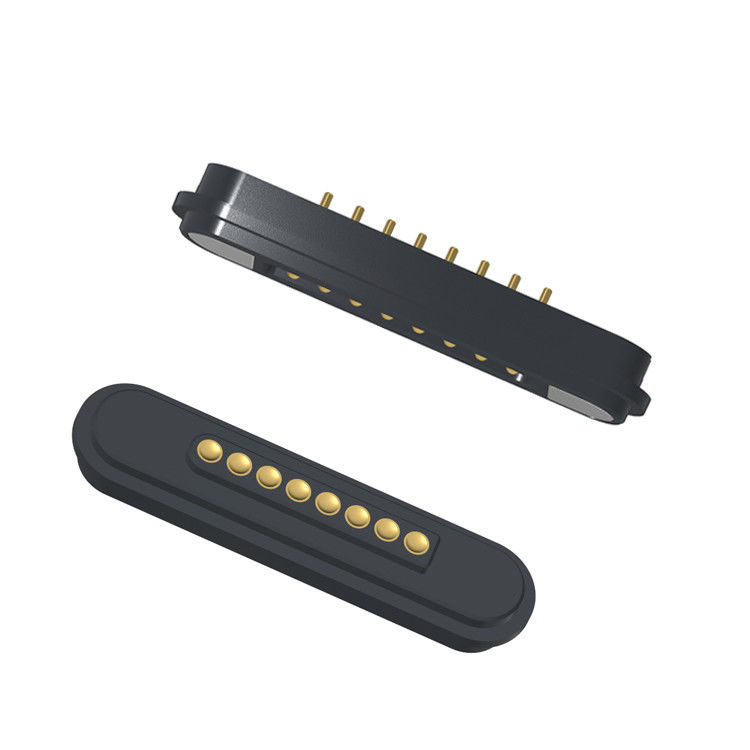

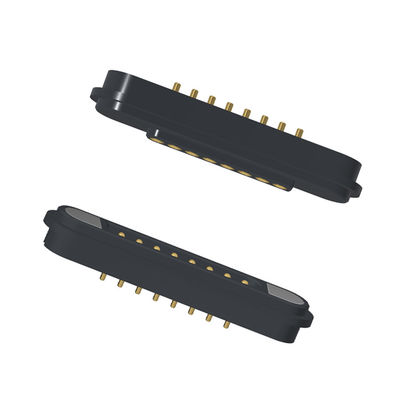

Угловой магнитный электрический соединитель 8Pin для электронных систем велосипедов

Угловой 8pin магнитный электрический разъем для электронных систем велосипедов.

Профессиональный производитель магнитных соединителей и кабелей

UPE является профессиональным производителем магнитных соединителей и магнитных кабелей.
У нас есть наши собственные профессиональные дизайнеры, чтобы удовлетворить любые ваши требования и предоставить услуги по настройке магнитных разъемов.Различные магнитные подключатели и решения могут быть разработаны в соответствии с потребностями клиентов..

Чтобы обеспечить механический контактный срок службы штифта, НИКОГДА не сжимайте его за пределы установленного рабочего хода, указанного на чертеже.приводит к снижению производительности или отказу.

Материалы:

Жилье:черный HTN UL94V-0,HTN (высокотемпературный нейлон),UL94V-0 Огнеупорный

Pogo Pin: латунь C6801 с покрытием Au 0,125um,Высокая проводимость, коррозионная устойчивость
Женская булавка: латунная окраска Au 0,125um

Магнит: N52 NdFeB покрытие Ni Cu Ni

МЭкологический:

Контактная сила:80g±20g при 1,0 мм рабочей борзи

Полный щупалец: 1,1 мм

Адсорбция мужского и женского пола Продолжительность испытания: 10 000 циклов

Электрические:

Номинальное напряжение:DC12V; Номинальное напряжение: 3AMax.

Контактное сопротивление пружины: максимум 50 миллиомм.

Экологическая эффективность:

Толерантность к температуре: 260°C

Температура работы: от -25 до +80°C

Испытание на окружающую среду: 48 часов солевой распылитель

8pin мужские магнитные разъемы и женские магнитные разъемы параметр:

Технический чертеж магнитного соединителя 8Pin

Технический чертеж женского магнитного соединителя 8Pin

Преимущества магнитного соединителя:

1)Опыт автоматического адсорбционного подключения; легкая эксплуатация;

2) Использует магнитный интерфейс для более легкого снятия устройства.

3) Высокий жизненный цикл. Он поддерживает 50 000-300 000 жизненных периодов повторного присоединения;

4) легко настроить водонепроницаемую конструкцию, самка может достичь пылестойкости и водонепроницаемости (IP68);

5) Поддерживать высокий ток (3A-20A), быстрее перезаряжать;

6)Отличный уровень коррозии (48H-120H) отвечает суровым условиям;

8)Форма, адаптированная для соответствия формы продукта, улучшение точки продажи продукта;

9)Позиционирование магнита, использование магнитов и конструкция для защиты двойной цепи

направление ((Ориентировано на пользователя и удобно для пользователя)

10)Отличная масштабируемость интерфейса,Можно достичь ((Сигнал питания видео аудио-разъем и т.д.));

11) Время разработки короткое, недорогая форма для настройки;

12) Предоставляет надежную высокочастотную передачу сигнала.0

Применение магнитных соединителей:

1Носящиеся устройства и портативная электроника:

Устройства:Умные часы, фитнес-трекеры, умные браслеты (дети/взрослые), носимые телефоны/мобильные устройства, гарнитуры Bluetooth, гарнитуры VR/AR, умные очки.

Преимущества:Водостойкость (IP67/IP68) легче в обслуживании, выдерживает пот и частые циклы подключения, предотвращает повреждение кабелей.Идеально подходит для зарядки во время снаДля детей или пользователей с проблемами ловкости.

2Медицинское оборудование:

Устройства:Переносные мониторы, носимые датчики, диагностическое оборудование, постельные приборы, портативные сканеры, перезаряжаемые хирургические инструменты.

Преимущества:Упрощает быструю дезинфекцию / очистку вокруг запечатанного розетки. Предотвращает случайное отключение, важное для мониторинга. Безопасное и простое соединение для пациентов / персонала.Уменьшает повреждение порта от повторного использования.

3Промышленное, автоматическое и испытательное оборудование:

Устройства:Ручные сканеры/PDA, портативные испытательные счетчики, датчики, робототехника (докинг/зарядка), панели управления, прочные планшеты, полевое оборудование.

Преимущества:Отличная стойкость к вибрациям и ударам. Запечатанные соединители выдерживают суровые условия (пыль, влага, химические вещества).Прочность при частом подключении/выключении техниками.

4Телекоммуникации, передача данных и аудиовизуальные услуги:

Устройства:Маршрутизаторы/модемы (сервисные порты), конференц-телефоны, портативные динамики, микрофоны, профессиональные аудиоинтерфейсы, оборудование для тестирования сетей, устройства для потоковой передачи.

Преимущества:Безопасное соединение данных и питания, устойчивое к случайным притяжениям. Защищает чувствительные порты устройств от повреждений во время обслуживания. Чистая эстетическая интеграция. Может поддерживать высокоскоростную передачу данных.

5Авиация, аэрокосмическая промышленность и военная связь:

Устройства:Оборудование для испытаний авиационной техники, портативные радиостанции связи, прочные планшеты/дисплеи, док-станции, оборудование для наземной поддержки, электроника для солдат.

Преимущества:Критическая для прочности и надежности. Высокая устойчивость к ударам, вибрациям и экстремальным условиям. Безопасное соединение необходимо в критических сценариях миссии. Часто соответствует строгим спецификациям MIL-STD.Запечатка от загрязнителей.

6Автомобиль и транспорт:

Устройства:Порты зарядки в автомобиле (для пассажиров), диагностические установки OBD-II (полупостоянные), навигационные системы автомобилей (докинг), устройства отслеживания флота, испытательное оборудование (программирование ECU).

Преимущества:Устойчив к колебаниям автомобиля. Легкое "слепое" подключение для пассажиров устройств зарядки. Безопасное прикрепление для dongles / регистраторов данных. Защищает дорогие порты автомобиля.

7.Потребительская электроника:

Устройства:Смартфоны, планшеты, ноутбуки (менее распространенные), Bluetooth-гарнитуры/ушные трубки, цифровые камеры, беспилотные летательные аппараты, энергетические банки, электронные считыватели, игровые контроллеры, умные домашние устройства.

Преимущества:Драйвер для массового рынка. Удобство пользователя. Предотвращает повреждение портов (большие затраты на ремонт).Устойчивость к воде и пыли (особенно для портативных устройств).

Почему UPE должен быть вашим партнером?

1Профессиональное обслуживание
2. Быстрое производство образцов
3Строгая система контроля качества
4Переработка с использованием импортных компонентов
5. высокоточное испытательное оборудование
6- разумные процедуры контроля затрат
7. Продукты экологических стандартов

Как разместить заказ на магнитные разъемы с UPE

1Представьте свои требования.
Укажите такие подробности, как:

.Тип соединителя (силовой, данных, гибридный, водонепроницаемый и т.д.)

.Направления напряжения и тока

.Длина кабеля и спецификации

.Магнитная полярность и предпочтения выравнивания

Количество и сроки

Специальные требования (интенсивный рейтинг, защита, сертификация и т.д.)

.Вариант 1: заполните форму RFQ (запрос на предложение) на нашем сайте.
.Вариант 2: отправьте свои характеристики прямо наsunion@upetech.net(или ваш назначенный контакт).

2Получить предложение по заказу
Наша инженерная команда проанализирует ваши требования.

Мы предоставим конкурентоспособную цену, в том числе:цены/продолжительность работы/возможности создания прототипов (при необходимости)

3. Одобрить и подтвердить приказ
После того, как цена будет утверждена, мы завершим график проектирования и производства.

Для новых конструкций мы можем предложить 3D-модели или образцы для тестирования.

4Производство и обеспечение качества
UPE производит ваш заказ с строгими проверками качества.

Мы можем предоставить отчеты о испытаниях и сертификаты по запросу.

5Быстрая доставка и поддержка
Ваш заказ отправляется по вашему предпочтительному логистическому методу (DHL, FedEx, морской груз и т.д.).

Наша команда остается доступной для технической поддержки и будущих заказов.

Срок оплаты:

50% депозита (оплачивается заранее): покрывает затраты на производство (материалы, рабочая сила).

50% остаток (оплачивается до отгрузки): обеспечивает контроль качества и обязательства обеих сторон.

Способ оплаты:

T/T (банковский перевод), PayPal, OCBC Bank

Рекомендация:

Используйте PayPal для образцов (более безопасно).

Используйте T/T для оптовых заказов (низкие сборы).

Время получения образца:2-3 рабочий день/специализированный образец 5-7 рабочий день

Время производства:10-15 рабочих дней

Сделано для:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Груз:Воздушный, морской, экспресс

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы

Морская перевозка
