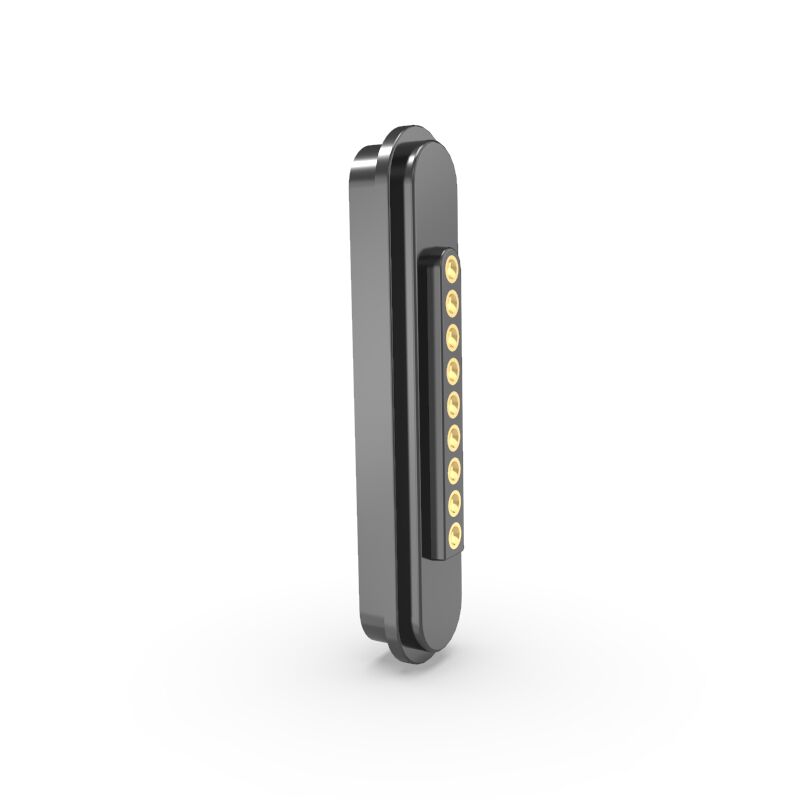

3A Мужские и Женские 9-контактные Магнитные Pogo Pin Разъемы

Наименование марки:	UPE
Номер модели:	VIC1550A/ VIC1550B
МОК:	5000
цена:	$1-$5
Детали упаковки:	Сумки PE
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9002

Документ:

VIC1550A.pdf

Имя:

Магнитные соединители

Материал:

THN, латунь C3604, SUS304, NdFeB N52

Пружинная сила:

80 грамм±20 грамм

Рабочий аист:

1,0 мм

Volatge:

12 В

Текущий:

3.0A

Магнитная сила:

450г

Механическая жизнь:

5000 циклов минут.

Контактное сопротивление:

50mΩ максимум (PIN)

Тест на соленый спрей:

48 часов

Цвет:

черный, желтый

Поставка способности:

5KPCS/день

Выделить:

3A магнитные pogo pin разъемы

9-контактные магнитные разъемы с гарантией

Мужские и женские pogo pin разъемы

Описание продукта

3A Магнитные Pogo Pin разъемы 9Pin для мужчин и женщин

9-контактные магнитные разъемы оснащены 9 пружинными контактами с высокотемпературным нейлоновым корпусом и магнитами NdFeB для надежного крепления.

Материалы и покрытие

Пружинные контакты

Материал: латунь (плунжер и корпус)
Покрытие: золото (Au) поверх никеля (Ni) - Обеспечивает низкое контактное сопротивление, коррозионную стойкость и долговечность

Корпус

Материал: HTN (высокотемпературный нейлон) + 30% стекловолокна (GF) - Высокая механическая прочность, термостойкость
Цвет: черный
Рейтинг воспламеняемости: UL94 V-0 - Самозатухающий, подходит для применений с высокими требованиями к безопасности

Магнит

Тип: NdFeB (неодим-железо-бор), класс N52 - Сильная магнитная сила (высший класс для коммерческого использования)
Покрытие: никель (Ni) - Предотвращает коррозию магнита

Электрические характеристики

Рабочее напряжение: 12 В постоянного тока
Рабочий ток: 5,0 А - Подходит для применений средней мощности
Контактное сопротивление (PIN): ≤50 мОм (макс.) - Обеспечивает эффективную передачу энергии с минимальными потерями
Испытание высоким напряжением: AC/DC 1000 В, 0,5 мА, 3 секунды - Подтверждает изоляцию и диэлектрическую прочность

Основные характеристики

Соответствие: ROHS REACH - Отсутствие опасных веществ
Магнитная сила: ≥450 г - Надежное удержание для надежных соединений
Конструкция безопасности: защита от короткого замыкания - Предотвращает повреждения от случайного контакта

Технические характеристики

Параметр	Спецификация
Количество контактов	9-контактный или индивидуальный
Шаг	2,20 мм
Тип	Прямой угол
Материал пружинного контакта	Латунь
Корпус	Черный HTN+30%GF UL94 V-0
Магнит	Неодим-железо-бор
Класс магнита	N52 (По требованию)
Магнитная сила	450G
Усилие пружины	80 г±20 г, при рабочем ходе 1,0 мм
Механический ресурс	5000 циклов мин.
Ток	3,0 А
Напряжение	DC 12 В
Контактное сопротивление	50 мОм макс. (PIN)
Испытание высоким напряжением	AC1000 В 0,5 мА 3 сек / DC 1000 В 0,5 мА 3 сек
Испытание соляным туманом	48 ч
Сертификация	Продукт соответствует требованиям ROHS или REACH
Тест	100% проверка на обрыв и короткое замыкание

Изображения продукта

9-контактные магнитные разъемы (штекер):

9-контактные магнитные разъемы (розетка):

Рекомендуемая компоновка печатной платы:

Допуск компоновки: ±0,05 мм

Применения

Носимые устройства, интеллектуальное позиционирующее оборудование, детские умные браслеты, умные часы, носимые мобильные телефоны, Bluetooth-гарнитуры
Медицинское оборудование, беспроводное оборудование, оборудование для передачи данных, телекоммуникационное оборудование
Оборудование автоматизации и промышленное оборудование, аудиовизуальное оборудование
Авиация, аэрокосмическая электроника, военная связь
Автомобилестроение, автомобильная навигация, испытательное и измерительное оборудование
Бытовая электроника (мобильные телефоны, планшетные компьютеры, Bluetooth-гарнитуры, камеры, часы и другие портативные электронные продукты)

Почему стоит выбрать UPE?

Индивидуальные решения для любых потребностей

Экспертная настройка для медицинских, автомобильных или потребительских электронных устройств с комплексным сотрудничеством от концепции до производства.

Быстрое прототипирование - ускорение выхода на рынок

Стандартные образцы: 2-3 дня | Индивидуальные проекты: 7 рабочих дней | Проекты, зависящие от пресс-формы: 12 дней

Бескомпромиссное обеспечение качества

Процесс-ориентированный контроль с тщательным тестированием обеспечивает 100% соответствие производительности и долговечности.

Премиальные материалы и точное производство

Токарные станки швейцарского производства для точности на уровне микронов и холодноштампованные импортные материалы для превосходной проводимости.

Сертифицированное тестирование и надежность

Высокоточное лабораторное оборудование подтверждает электрические, механические и экологические характеристики.

Экономическая эффективность без компромиссов

Оптимизированные рабочие процессы сокращают отходы и снижают затраты с прозрачным ценообразованием для оптовых заказов.

Экологическое соответствие

Соответствие требованиям ROHS, отсутствие галогенов и соответствие REACH для чувствительных отраслей, включая медицину и уход за детьми.

Информация для заказа

Способ оплаты: T/T, PayPal, OCBC
Время выполнения образца: Образец из наличия 2-3 рабочих дня / Индивидуальный образец 5-7 рабочих дней
Время выполнения заказа: 10-15 рабочих дней
Рынки: Америка, Европа, Азия, Южная Африка
Условия торговли: EXW
Услуги: Высокое качество по разумной цене, обслуживание OEM, доступные размеры, цвета и дизайны по индивидуальному заказу

Упаковка и доставка

Доступна настройка - Свяжитесь с нами для получения индивидуальных решений!
