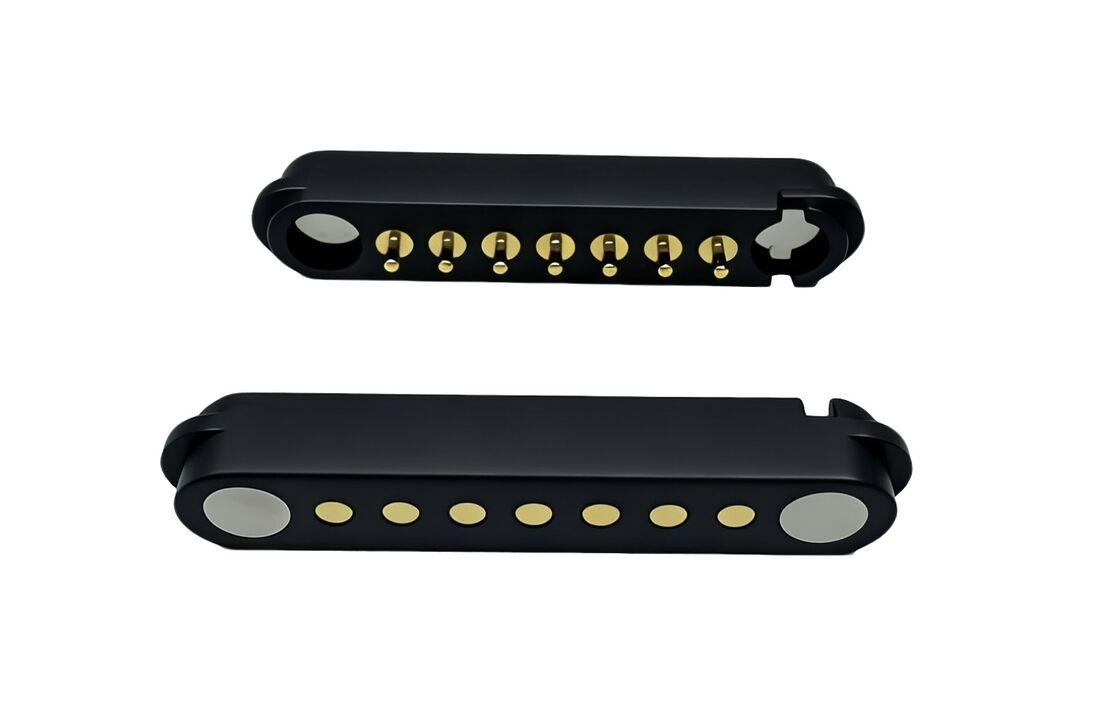

2.54мм ширина 7pin магнитный разъединитель 4 контактов Pogo Pin мужчина женщина

Наименование марки:	UPE
Номер модели:	7П-2,54ПХ-4,0Н
МОК:	5000
цена:	$1-$5
Детали упаковки:	Сумки PE
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9002

Имя:

Магнитные соединители

материал:

PA46/PA9T, латунь C3604, SUS304, NdFeB N52

напряжение:

12 В

Текущий:

2А

Механическая жизнь:

10000 циклов минут.

сила:

35±10 гс на рабочей высоте

Контактное сопротивление:

50mΩ максимум (PIN)

Тест на соленый спрей:

48 часов

Выдерживать высокую температуру:

260°C

Рабочая температура:

-40 ~ 85 ° C.

Цвет:

черный, желтый

Поставка способности:

5KPCS/день

Выделить:

2магнитный разъем.54 мм

7pin Pogo Pin соединитель

магнитный мужской женский разъем

Описание продукта

2Магнитный разъем калибра.54 мм с 7 косяками и 4 контактами

2Магнитный разъем с диаметром толщины.54 мм с 7 булавками и 4 контактами, мужская и женская версии доступны с корпусом PA46/PA9T.

Обзор компании

Union Precision Electronics Co., Ltd. является профессиональным производителем, специализирующимся на исследованиях и разработке и производстве компонентов соединителей.Мы сосредоточены на предоставлении конкурентоспособных решений, включая подключатели pogo pin, магнитные разъемы и промышленных водонепроницаемых разъемов.

Наши продукты широко используются в телекоммуникациях, медицинских устройствах, аэрокосмической и авиационной промышленности, автомобильной промышленности, беспроводных оборудованиях, носимых технологиях и промышленных испытательных оборудованиях.

UPE имеет сертификаты ISO9001 и ISO14001, что гарантирует, что все продукты соответствуют экологическим стандартам ЕС RoHS.

Технические спецификации

Параметр	Спецификация
Количество пин	7-прикосновный или индивидуальный
Стрелка	2.54 мм
Тип	DIP
Материал для штифтов Pogo	Медь
Жилой материал	PA46/PA9T
Магнитный материал	Неодимовый железобором
Магнитный класс	N52 (по требованию)
Механическая жизнь	10000 циклов минут.
Текущий	2.0A
Напряжение	DC 12В
Сопротивление на контакт	50mΩ Макс (PIN)
Испытание солевым спреем	48 часов
Выдерживает высокую температуру	260°С
Операционная температура	-40°C до +85°C
Сертификация	Продукт, соответствующий требованиям ROHS или REACH
Испытания	100% открытое и короткое испытание

Материалы и строительство

Плюнжер: латунь C3604
Бочка: латунь C3604
Пролет: из нержавеющей стали SUS304
Оборудование/изоляция: инженерный пластик (PA46 или PA9T - теплостойкий нейлон)
Магнит: Синтерированный неодимовый железобором (NdFeB)
Уровень: N52
Размер магнита: ¥3.5*L3.0mm, производительность N52 магнитная сила 4000 гаусов
Полярность: указана направленность S (Южный полюс) - N (Северный полюс)
Защита от коррозии: испытание соляным спреем в течение 24 часов

Покрытие и отделка поверхности

Плюнжер и бочка:
Базовый слой: никель (Ni), толщина ≥ 50 микродюймов (≈1,27 мкм)
Верхний слой: золото (Au), толщина 1-3 микродюйма (≈0,025 - 0,076 мкм)
Цель: обеспечивает отличную электропроводность, низкое сопротивление при контакте и защиту от коррозии
Испытание толщины пленки Примечание: измерения производятся на расстоянии 1,0 мм от точки защелкивания

Изображения продукции

Магнитный соединитель мужского пола с 7 булавками:

Магнитный соединитель женского типа с 7 булавками:

Преимущества продукта

Гуманизированная конструкция с опытом автоматического адсорбционного соединения
Защита от падения: легко снимается с интерфейса зарядки без повреждения устройства
Продленный срок службы: до 100 000-200 000 циклов
Водостойкая конструкция: женский конец обеспечивает защиту от пыли и воды (IPX8)
Возможность быстрой зарядки: конструкция 5A-10A для передачи большого тока
Настраиваемый внешний вид, чтобы соответствовать дизайну устройства приложения клиента
Противокоротковое устройство с безупречной защитой
Высокочастотная передача сигнала: может заменить традиционный USB 2.0, функции HDMI 1.3

Почему клиенты выбирают нас

Профессиональная услуга по настройке
Возможность быстрой выработки образцов
Строгая система контроля качества
Переработка с использованием импортных компонентов
Высокоточное испытательное оборудование
Разумные процедуры контроля затрат
Экологические стандарты продукции

Применение

Услуги по проектированию

Информация о заказе и доставке

Способы оплаты:T/T, PayPal, OCBC

Время получения образца:Пробный запас 2-3 рабочих дня / индивидуальный образец 5-7 рабочих дней

Время производства:10-15 рабочих дней

Рынки, обслуживаемые:Америка, Европа, Азия, Южная Африка

Срок сделки:EXW

Услуги:Высокое качество с разумной ценой, OEM сервис, любой специальный размер, цвет, дизайн приемлемы

Упаковка и перевозка:
