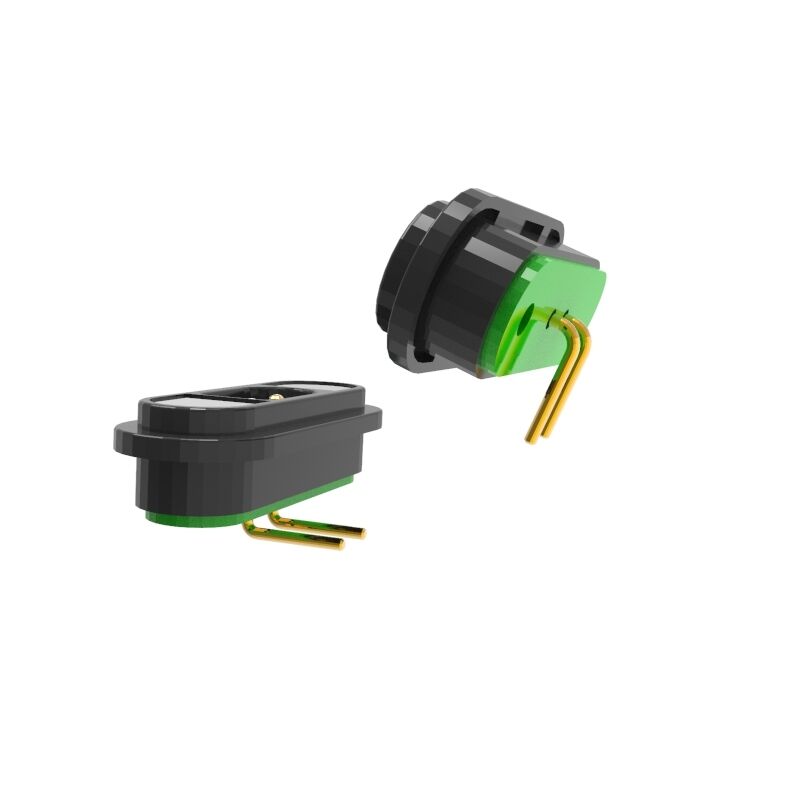

Магнитный разъем с двухконечным мужским и женским соединителем 2.8 мм

Наименование марки:	UPE
Номер модели:	ВИК0200А/ВИК0200С
МОК:	5000
цена:	$1-$5
Детали упаковки:	Сумки PE
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO9002

Документ:

VIC0200A.pdf

Имя:

Магнитный соединитель

Подача:

2,8 мм

ПИН-номер:

2-контактный

Материал:

Медь, NdFeB, HTN

Пружинная сила:

80 грамм±20 грамм

Рабочий аист:

1,0 мм

Текущий:

5.0A

напряжение:

12 В

Температура деятельности::

-25℃ к +80℃

Контактное сопротивление:

50mΩ максимум (PIN)

Поставка способности:

5KPCS/день

Выделить:

Магнитный силовой разъем с двумя булавами

сгибающийся магнитный разъем 2

8 мм

Описание продукта

2-контактный магнитный разъем питания — шаг 2,8 мм

Профессиональные магнитные разъемы с 2-контактными конфигурациями «папа» и «мама» с шагом 2,8 мм для надежного подключения питания.

Профиль производителя

UPE — профессиональный производитель магнитных соединителей и кабельных решений с обширными возможностями индивидуальной настройки и профессиональными дизайнерскими услугами.

Спецификация материалов

Корпус: черный HTN UL94V-0, высокотемпературный нейлон, огнестойкий UL94V-0.
Магнит: N52 NdFeB Покрытие Ni Cu Ni

Механические свойства

Контактная сила: 80 г ± 20 г при рабочем ходе 1,0 мм.
Срок службы: минимум 50 000 циклов.

Электрические характеристики

Номинальное напряжение: 12 В постоянного тока
Непрерывный рабочий ток: 5А
Статическое сопротивление контакта: макс. 50 мОм (PIN)
Испытание высоким напряжением: 1000 В переменного тока, 0,5 мА, 3 секунды / 1000 В постоянного тока, 0,5 мА, 3 секунды.

Экологическая эффективность

Сила магнитного притяжения: более 600G между штекером и гнездом.
Экологическое испытание: солевой туман, 48 часов.

Технические параметры

Параметр	Спецификация
Тип	Мужчина/Женщина
Приколоть	2-контактный
Подача	2,8 мм
Цвет	Черный
Жилье	Черный HTN UL94V-0
Магнит	N52 NdFeB Покрытие Ni Cu Ni
Пружинная сила	80 г±20 г при рабочем ходе 1,0 мм
Механическая жизнь	Минимум 50 000 циклов
Текущий	5,0 А максимум
Напряжение	12 В постоянного тока
Контактное сопротивление	Максимум 50 мОм (PIN)
Рабочая температура	от 25℃ до +80℃
Тест на солевой туман	48 часов
Сертификация	Соответствует ROHS или REACH
Тест	100% открытый и короткий тест

Технические чертежи

2-контактный магнитный разъем типа «папа»

2-контактный гнездовой магнитный разъем

Преимущества магнитного разъема

Автоматическое адсорбционное соединение для удобства эксплуатации.
Магнитный интерфейс для легкого извлечения устройства
Высокий жизненный цикл: 50 000–300 000 циклов повторного присоединения.
Настраиваемый водонепроницаемый дизайн с классом защиты IP68.
Поддержка высокого тока: 3А-20А для более быстрой зарядки
Отличная коррозионная стойкость: испытания в солевом тумане 48–120 ч.
Индивидуальный дизайн формы для соответствия продукту и улучшения эстетики
Магнитное позиционирование с двойной защитой цепи
Отличная масштабируемость для интерфейсов питания, сигнала, видео и аудио.
Короткое время разработки благодаря недорогим формам для индивидуальной настройки
Надежная передача высокочастотного сигнала с совместимостью USB 2.0

Области применения

Носимые устройства и портативная электроника

Умные часы, фитнес-трекеры, умные браслеты, носимые телефоны, Bluetooth-гарнитуры, гарнитуры VR/AR, умные очки. Преимущества включают водонепроницаемость (IP67/IP68), устойчивость к поту и предотвращение повреждения кабеля.

Медицинское оборудование

Портативные мониторы, носимые датчики, диагностическое оборудование, прикроватные устройства, ручные сканеры, перезаряжаемые хирургические инструменты. Обеспечивает быструю дезинфекцию и предотвращает случайное отключение.

Промышленное, автоматизирующее и испытательное оборудование

Ручные сканеры, портативные измерительные приборы, датчики, робототехника, панели управления, защищенные планшеты. Обеспечивает превосходную устойчивость к вибрации/ударам и герметичные разъемы для работы в суровых условиях.

Телекоммуникации, передача данных и аудиовизуальные средства

Маршрутизаторы, модемы, конференц-телефоны, портативные колонки, микрофоны, профессиональные аудиоинтерфейсы. Обеспечивает безопасные соединения для передачи данных и питания, устойчивые к случайным нажатиям.

Авиация, аэрокосмическая и военная связь

Оборудование для испытаний авионики, портативные радиостанции, защищенные планшеты, док-станции. Критически важен для прочности, надежности и безопасных соединений в критически важных сценариях.

Автомобильная промышленность и транспорт

Автомобильные зарядные порты, диагностические ключи OBD-II, автомобильные навигационные системы, устройства слежения за автопарком. Выдерживает вибрацию автомобиля и обеспечивает простоту слепых соединений.

Бытовая электроника

Смартфоны, планшеты, ноутбуки, Bluetooth-наушники, цифровые камеры, дроны, аккумуляторы. Обеспечивает максимальное удобство для пользователя и предотвращает повреждение портов.

Почему стоит выбрать UPE в качестве своего партнера?

Профессиональная услуга настройки
Возможность быстрого производства образцов
Строгая система контроля качества
Обработка импортными компонентами
Высокоточное испытательное оборудование
Разумные процедуры контроля затрат
Соответствие продукции экологическим стандартам

Процесс заказа

1. Отправьте свои требования

Предоставьте подробную информацию, включая тип разъема, номинальное напряжение и ток, характеристики кабеля, магнитную полярность, количество и особые требования.

Вариант 1. Заполните форму запроса предложения на нашем сайте.
Вариант 2. Отправьте спецификации по электронной почтеsunion@upetech.net

2. Получите индивидуальное предложение

Наша команда инженеров рассматривает требования и предлагает конкурентоспособные цены, сроки выполнения заказов и варианты прототипирования.

3. Утвердить и подтвердить заказ

Завершить проектирование и график производства. 3D-модели или образцы доступны для новых дизайнов.

4. Производство и гарантия качества

Производство со строгим контролем качества и доступными протоколами испытаний.

5. Быстрая доставка и поддержка

Доставка предпочтительным методом логистики с постоянной технической поддержкой.

Условия оплаты

50% депозит: выплачивается авансом для покрытия производственных затрат.
Остаток 50%: Оплачивается перед отправкой для обеспечения качества.

Способы оплаты

Т/Т (банковский перевод)
PayPal
OCBC Банк

Рекомендация: используйте PayPal для образцов (безопаснее) и T/T для оптовых заказов (более низкие комиссии).

Дополнительная информация

Время выполнения образца: образец инвентаря 2-3 рабочих дня/индивидуальный образец 5-7 рабочих дней
Срок изготовления: 10-15 рабочих дней.
Рынки: Америка, Европа, Азия, Южная Африка.
Условия торговли: EXW
Варианты перевозки: авиа, морская, экспресс
Услуги: Высокое качество по разумным ценам, OEM-сервис, нестандартные размеры, цвета и дизайн.
